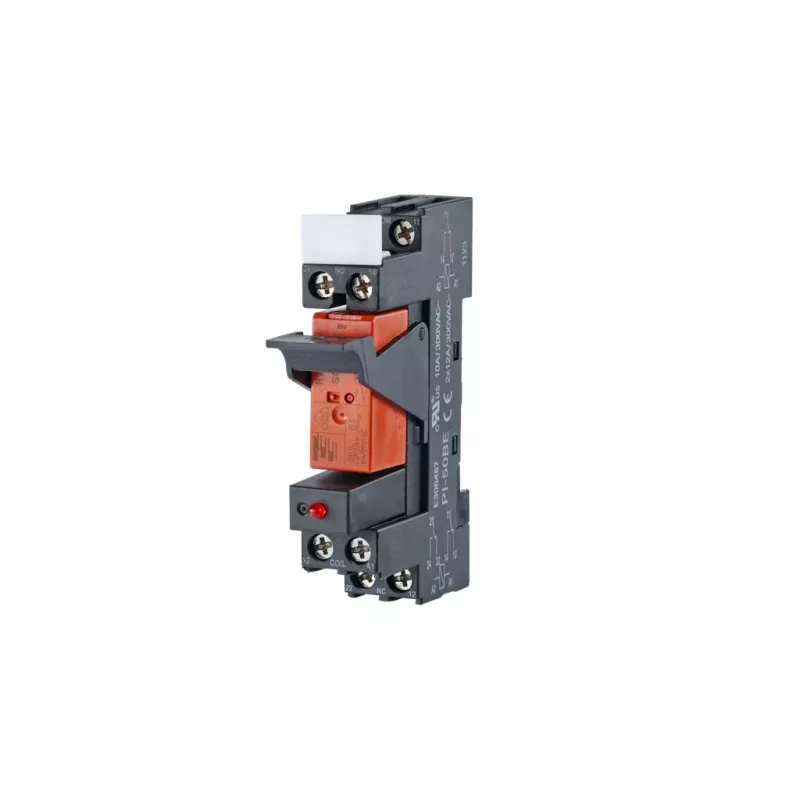

METZ CONNECT RM 21/21 230VAC Schnittstellenrelaismodul mit LED, 2 Wechslerkontakte, DIN-Schiene 11050705

In industriellen Steuerungssystemen sind zuverlässige Signalisolierung und -verstärkung entscheidend, um empfindliche SPS-Ausgänge zu schützen und höhere Lasten anzusteuern. Das METZ CONNECT RM 21/21 230VAC Relaismodul löst dies durch eine kompakte, auf DIN-Schiene montierbare Schnittstelle mit zwei Wechslerkontakten und einer klaren LED-Statusanzeige. Es überbrückt die Lücke zwischen Steuerkreisen mit niedriger Leistung und Aktoren wie Schützen, Ventilen oder Motoren und gewährleistet zuverlässiges Schalten in anspruchsvollen Umgebungen.

Für wen ist es geeignet

Dieses Schnittstellenrelaismodul ist ideal für Schaltschrankbauer, Systemintegratoren und Wartungsingenieure, die eine robuste, platzsparende Lösung für Schaltschrankinstallationen benötigen. Es eignet sich für Anwendungen in der Gebäudeautomation, im Maschinenbau und in der Prozesssteuerung, wo 230 VAC Spulenspannung Standard ist und eine visuelle Rückmeldung erforderlich ist.

Hauptmerkmale

• Zwei Wechslerkontakte (CO / DPDT) für vielseitiges Schalten
• 230 VAC Steuerspannung mit grüner LED-Anzeige für klaren Status
• Nennkontaktstrom von 6 A und Schaltleistung bis zu 1500 VA
• DIN-Schienen-Montage TS35 für schnelle Installation
• Schraubklemmen für sichere und wartungsfreundliche Verdrahtung
• Kompaktes Polyamid-Gehäuse mit IP20-Schutz

Spezifikationen

• Produkttyp: Schnittstellenrelaismodul
• Kontaktkonfiguration: 2 CO (DPDT)
• Steuerspannung: 230 VAC
• Nennkontaktstrom: 6 A
• Nennkontaktspannung: 250 VAC/DC
• Max. Schaltleistung: 1500 VA
• LED-Anzeige: Grün
• Montage: DIN-Schiene TS35
• Anschluss: Schraubklemmen
• Betriebstemperatur: -20 °C bis +60 °C
• Lagertemperatur: -40 °C bis +85 °C
• Schutzart: IP20
• Gehäusematerial: Polyamid PA 6.6
• Kontaktmaterial: AgNi (Silber-Nickel)
• Bemessungsstoßspannungsfestigkeit: 4 kV
• Bemessungsisolationsspannung: 250 V
• Durchschlagfestigkeit (Spule/Kontakt): 4 kV
• Mechanische Lebensdauer: 10^7 Schaltspiele
• Elektrische Lebensdauer: 10^5 Schaltspiele (bei Nennlast)

Tipps

Stellen Sie sicher, dass die Spulenspannung mit Ihrem Steuerkreis übereinstimmt, um Fehlfunktionen zu vermeiden. Bei induktiven Lasten sollten Sie eine Freilaufdiode oder einen RC-Löschglied in Betracht ziehen, um die Kontakte zu schützen und die Lebensdauer des Relais zu verlängern. Überprüfen Sie stets die Verdrahtung vor dem Einschalten und beachten Sie die örtlichen elektrischen Vorschriften.
