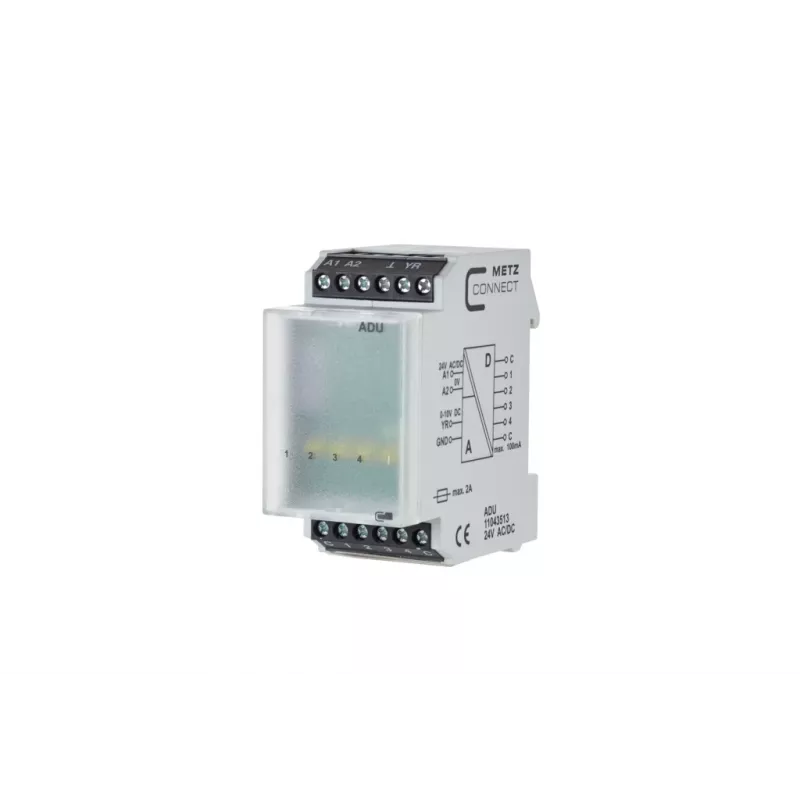

METZ CONNECT ADU-C12C12 Analog-Digital-Wandler, 2-Kanal, RS485 Modbus RTU, DIN-Schiene 11043513

Für die industrielle Signalumwandlung, bei der Zuverlässigkeit und Isolierung nicht verhandelbar sind, hebt sich der METZ CONNECT ADU-C12C12 durch seine 3-fache galvanische Trennung und konfigurierbaren Analogeingänge hervor. Im Gegensatz zu einfachen Wandlern akzeptiert dieses Modul sowohl Spannungs- als auch Stromsignale, wodurch es sich an eine Vielzahl von Sensoren und Steuerungssystemen anpassen lässt. Mit 12-Bit-Auflösung und Modbus RTU über RS485 liefert es eine präzise, störsichere Datenkommunikation in anspruchsvollen Umgebungen.

Highlights

• 2 konfigurierbare Analogeingänge: Spannung (0-10V, 0-5V, ±10V, ±5V) oder Strom (0-20mA, 4-20mA, ±20mA)
• 12-Bit-Auflösung für eine genaue Signalumwandlung
• RS485-Schnittstelle mit Modbus RTU-Protokoll
• 3-fache Trennung zwischen Eingang, Ausgang und Stromversorgung
• Breiter Betriebstemperaturbereich: -25°C bis +70°C
• DIN-Schienen-Montage, IP20-Schutz

Im täglichen Einsatz

Die Installation ist unkompliziert: Rasten Sie das Modul auf eine Standard-DIN-Schiene, verdrahten Sie Ihre analogen Sensoren und konfigurieren Sie es über DIP-Schalter oder Modbus-Befehle. Das Gerät wird mit 10-30V DC versorgt, und sein isoliertes Design verhindert Erdschleifen und Störungen. Der RS485-Port ermöglicht eine Multi-Drop-Vernetzung, wodurch bis zu 32 Geräte an einem einzigen Bus betrieben werden können. Mit einer Ansprechzeit unter 100 ms eignet es sich für Echtzeitüberwachungs- und Steuerungsaufgaben.

Technische Daten

• Produkttyp: Analog-Digital-Wandler (ADC)
• Anzahl der Analogeingänge: 2 Kanäle
• Eingangssignaltyp: Konfigurierbar (Spannung oder Strom)
• Spannungseingangsbereiche: 0-10V, 0-5V, ±10V, ±5V
• Stromeingangsbereiche: 0-20mA, 4-20mA, ±20mA
• Auflösung: 12-Bit
• Ausgangsschnittstelle: RS485
• Kommunikationsprotokoll: Modbus RTU
• Versorgungsspannung: 10-30V DC
• Isolierung: 3-fach (Eingang/Ausgang/Stromversorgung)
• Montageart: DIN-Schiene
• Betriebstemperaturbereich: -25°C bis +70°C
• Konfigurationsmethode: DIP-Schalter, Modbus-Befehle
• Genauigkeit: 0,1% des Vollausschlags
• Gehäusematerial: Polyamid (PA 6.6)
• Schutzart: IP20
• Baudrate: Konfigurierbar (9600, 19200, 38400, 57600, 115200 bps)
• Ansprechzeit: < 100 ms

Abschließende Anmerkung

Der ADU-C12C12 wurde für industrielle Umgebungen entwickelt und bietet eine robuste Signalumwandlung mit hoher Genauigkeit und Isolierung, was eine zuverlässige Leistung in Automatisierungs- und Prozesssteuerungsanwendungen gewährleistet.
