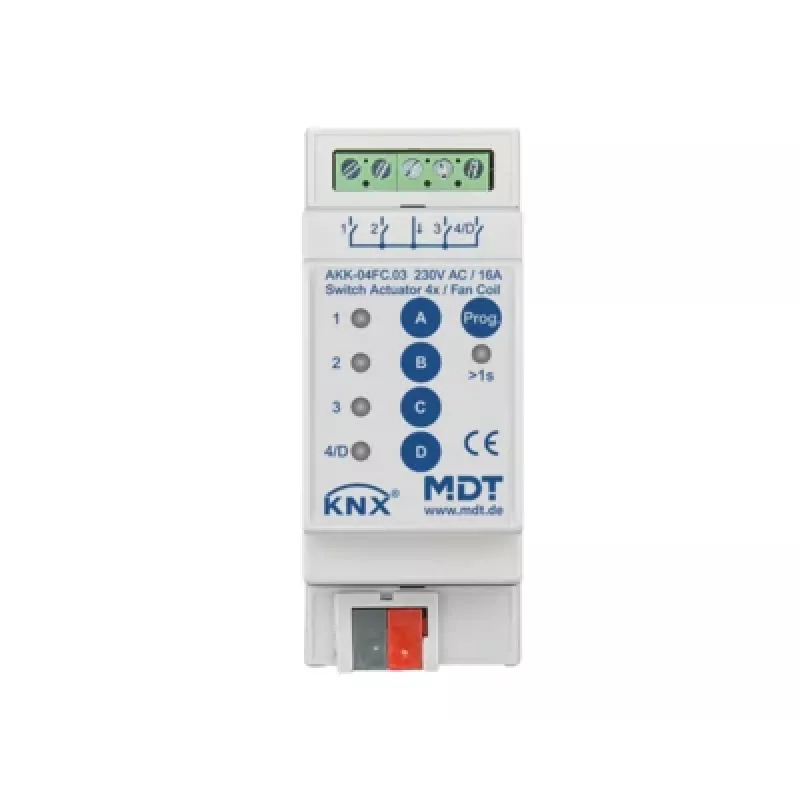

MDT AKK-04FC.03 KNX Fancoil-Aktor, 4 Schaltausgänge, 16A, 230VAC, 2 TE, 70µF, 10 EVG

Die Steuerung von Fancoil-Einheiten in der KNX-Gebäudeautomation erfordert oft mehrere Aktoren für Lüfterstufen und Ventilsteuerung, was zu komplexer Verkabelung und erhöhtem Platzbedarf im Verteiler führt. Der MDT AKK-04FC.03 löst dies durch die Integration von vier unabhängigen Schaltausgängen in einem kompakten 2 TE-Gehäuse, das speziell für Fancoil-Anwendungen in 2-Leiter- und 4-Leiter-Systemen entwickelt wurde.

Für wen ist es geeignet

Dieser Aktor ist für Elektriker und Systemintegratoren gedacht, die eine zuverlässige, platzsparende Lösung zur Steuerung von Fancoil-Einheiten in privaten oder gewerblichen KNX-Installationen benötigen. Er eignet sich sowohl für Neuprojekte als auch für Nachrüstungen, bei denen der Platz auf der DIN-Schiene begrenzt ist.

Hauptmerkmale

• Vier Schaltausgänge, jeweils 16A AC1 bei 230VAC
• Unterstützt 2-Leiter- und 4-Leiter-Fancoil-Systeme
• Drei Lüfterstufen über drei Ausgänge gesteuert, plus ein Ausgang für Ventilsteuerung
• Hohe kapazitive Lastfähigkeit: 70µF pro Ausgang
• Kann bis zu 10 elektronische Vorschaltgeräte (EVG) pro Ausgang schalten
• Manuelle Bedienung über Taster und Statusanzeige über LEDs
• Kompakte 2 TE (DIN-Modul) Breite für DIN-Schienenmontage
• Geringer Busstromverbrauch: weniger als 0,3W
• Konfigurierbar mit ETS-Software, Firmware aktualisierbar
• Schraubklemmen für sichere Verkabelung

Spezifikationen

• Produkttyp: Fancoil-Aktor
• Bussystem: KNX
• Anzahl der Schaltausgänge: 4
• Schaltstrom pro Ausgang: 16A (AC1)
• Betriebsspannung: 230VAC
• Montageart: DIN-Schiene (REG)
• Breite in DIN-Modulen: 2 TE
• Fancoil-Systemkompatibilität: 2-Leiter und 4-Leiter
• Lüfterstufensteuerung: 3-stufig (über 3 Ausgänge)
• Ventilsteuerung: 1 oder 2 Ventile (über 1 oder 2 Ausgänge)
• Max. kapazitive Last pro Ausgang: 70µF
• Max. elektronische Vorschaltgeräte (EVG) pro Ausgang: 10
• Manuelle Bedienung: Ja, mit Tastern
• Statusanzeige: Ja, über LEDs
• Leistungsaufnahme (Bus): < 0,3W
• Schutzart: IP20
• Umgebungstemperatur: -5°C bis +45°C
• Konfiguration: ETS-Software
• Firmware-Update: Ja
• Anschlussart: Schraubklemmen

Tipps

Stellen Sie bei der Planung der Installation sicher, dass die Gesamtlast pro Ausgang die angegebenen kapazitiven und EVG-Grenzwerte nicht überschreitet. Verwenden Sie die manuellen Taster zum Testen während der Inbetriebnahme, bevor Sie die ETS-Applikation herunterladen.
