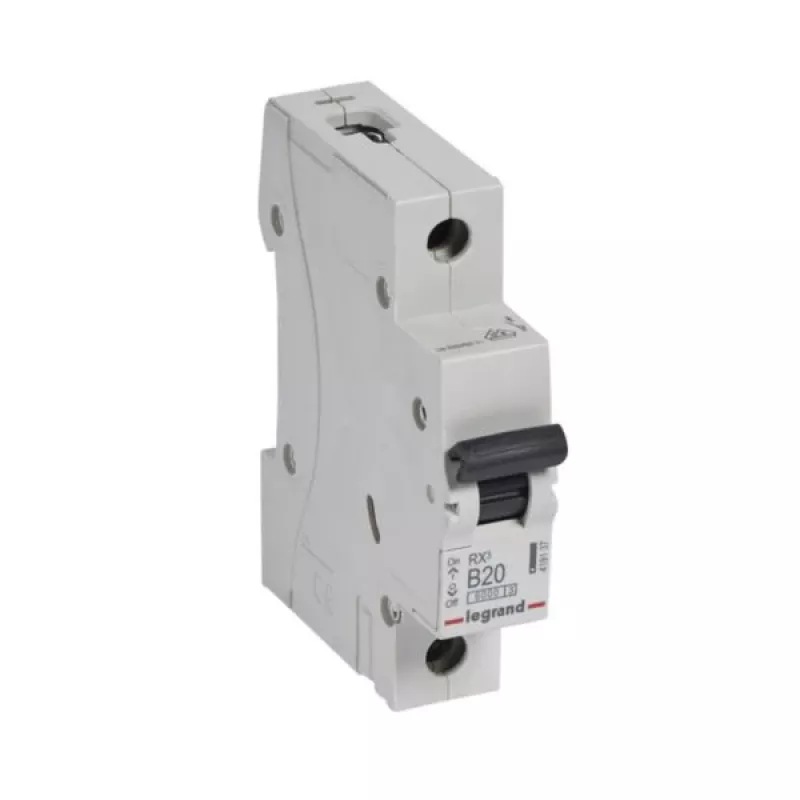

Leitungsschutzschalter Legrand 419137 B20A 1P 6kA — B20A einpoliger Miniatur-Leitungsschutzschalter, 6 kA Ausschaltvermögen

Der Legrand 419137 ist ein einpoliger Miniatur-Leitungsschutzschalter mit B-Charakteristik und einem Bemessungsstrom von 20 A. Er bietet Überstrom- und Kurzschlussschutz in elektrischen Installationen für Wohn- und leichte Gewerbebereiche. Der Leitungsschutzschalter hat ein Ausschaltvermögen von 6 kA und eine kompakte Bauform für die Hutschienenmontage in Verteilern.

Vorteile

Der Legrand 419137 bietet zuverlässigen Überlast- und Kurzschlussschutz mit B-Charakteristik, geeignet zum Schutz von Stromkreisen mit überwiegend ohmschen Lasten. Sein Ausschaltvermögen von 6 kA erfüllt die üblichen Sicherheitsanforderungen für Haushalts- und kleine Gewerbeinstallationen. Die einpolige Ausführung und die Standard-Hutschienenmontage ermöglichen eine platzsparende Installation und einen unkomplizierten Austausch in Verteilerschränken.

Geeignet für

Technische Daten

Verwendung

Installieren Sie den Leitungsschutzschalter auf einer 35 mm Standard-Hutschiene im Verteiler gemäß den örtlichen Elektrovorschriften. Schließen Sie den Außenleiter an die Eingangsklemme des Leitungsschutzschalters und den Lastleiter an die Ausgangsklemme an und achten Sie auf feste und sichere Verbindungen. Nutzen Sie den Leitungsschutzschalter, um den Stromkreis zu schalten und zu schützen; bei Überlast oder Kurzschluss löst das Gerät aus und unterbricht den Stromkreis. Nach Behebung des Fehlers setzen Sie den Leitungsschutzschalter zurück, indem Sie ihn wieder in die Position EIN schalten.

Empfehlungen

Stellen Sie die Kompatibilität mit der Versorgungsspannung der Anlage und die Selektivität zu vorgelagerten Schutzeinrichtungen sicher. Achten Sie auf die richtige Auswahl der B20A-Charakteristik entsprechend der angeschlossenen Lastart und lassen Sie Installation, Wartung und Prüfung von einer qualifizierten Elektrofachkraft gemäß den örtlichen Vorschriften durchführen.
