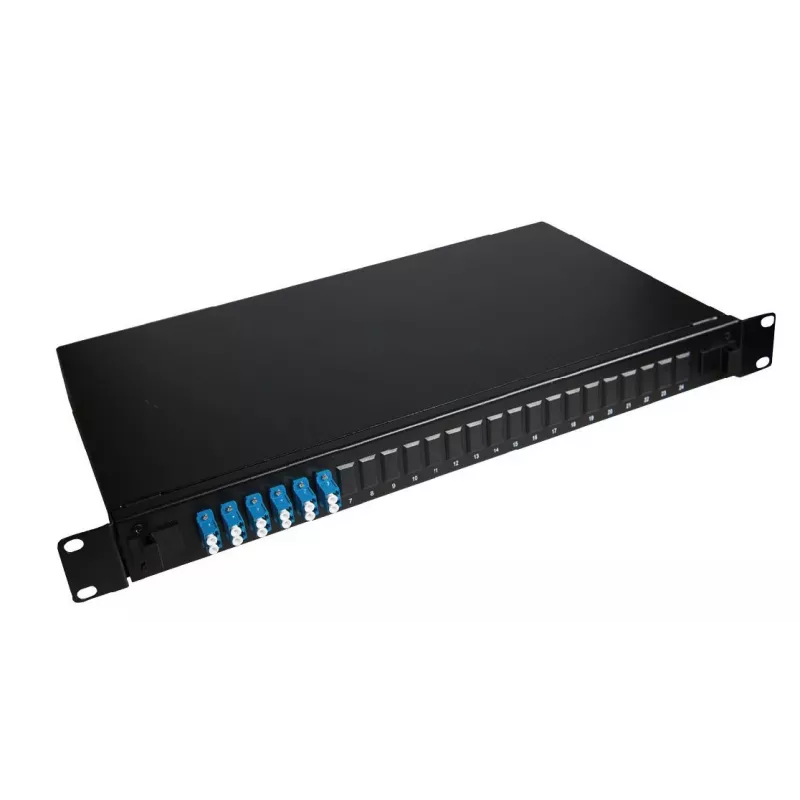

Lanview LVO233835 Patchpanel 1U

Das Lanview LVO233835 ist ein 1U-Rackmount-Patchpanel für Glasfaser, das für die organisierte Verwaltung von Singlemode-LC-Verbindungen ausgelegt ist. Das Panel ist mit sechs LC-Duplex-Adaptern (12 Fasern) ausgestattet und wird mit 12 vormontierten Pigtails in einer Spleißkassette geliefert. Es besteht aus robustem Stahl in schwarzer Ausführung und unterstützt eine saubere Kabelführung sowie Zugentlastung für Blown-Fiber-Installationen.

Vorteile

Dieses Patchpanel bietet ein kompaktes 1U-Format für Standard-Racks, eine integrierte Spleißkassette für geschützte Faserspleiße und eine gummiertes Zugentlastung, die für Blown-Fiber-Anwendungen geeignet ist. Kabelmanagement-Aussparungen und Halterungen für Spleißkassetten ermöglichen eine sichere Befestigung mit Kabelbindern oder Klettbändern, um die Belastung der Verbindungen zu reduzieren.

Geeignet für (Aufgaben / Anwendungsfälle)

• Glasfaserterminierung und -verteilung im Rechenzentrumsrack
• Glasfaser-Patching und -Konsolidierung im Serverraum
• Telekommunikationsräume und rackmontierte Netzwerkgehäuse
• Blown-Fiber-Installationen mit Zugentlastungsanforderung

Wichtige Spezifikationen

• Modell: Lanview LVO233835
• Formfaktor: 1U Rackmount
• Anschlüsse: 6 x LC-Duplex-Singlemode-Adapter (12 Fasern)
• Im Lieferumfang: 12 vormontierte Pigtails in Spleißkassette
• Material: Stahl
• Farbe: Schwarz
• Ports Anzahl: 24
• Abmessungen (B×H×T): 420 × 245 × 36 mm
• Gewicht: 3,5 kg
• EAN: 5704174320449

Verwendung

Montieren Sie das Patchpanel in ein Standard-19"-Rack mit den 1U-Montagebohrungen. Setzen Sie die Spleißkassette in die vorgesehene Halterung ein und führen Sie die vormontierten Pigtails zu den Spleißpunkten. Sichern Sie ein- und ausgehende Glasfaserkabel mit den Kabelmanagement-Aussparungen und befestigen Sie sie mit Kabelbindern oder Klettbändern, um den Biegeradius einzuhalten. Verwenden Sie die gummierte Zugentlastung für Blown-Fiber-Einführungen, um die Fasern vor mechanischer Belastung zu schützen.

Empfehlungen

Stellen Sie sicher, dass alle Spleiße in einer sauberen Umgebung durchgeführt werden, und überprüfen Sie die Steckverbinder nach der Installation mit geeigneten Testgeräten. Halten Sie den Mindestbiegeradius für Singlemode-Fasern ein und befestigen Sie die Kabel an den Panelhalterungen, um Spannungen auf Spleiße und Steckverbinder zu vermeiden.
