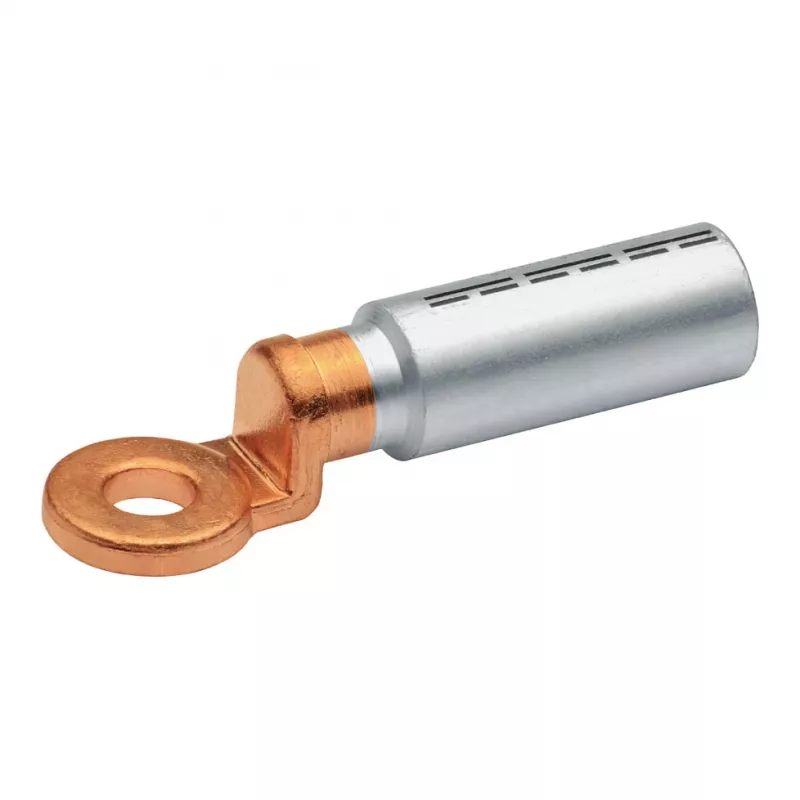

Klauke 370R12 Bimetall-Verbindungsmuffe Al-Cu 185 mm², Packung mit 5 Stück

Die Verbindung von Aluminium- und Kupferleitern in Mittelspannungsnetzen ist eine Herausforderung: Direkter Kontakt verursacht galvanische Korrosion, was zu erhöhtem Widerstand, Überhitzung und möglichen Ausfällen führt. Die Klauke 370R12 Bimetall-Verbindungsmuffe löst dieses Problem durch einen reibgeschweißten Aluminiumschaft mit Kupfereinsatz und bietet einen sicheren, dauerhaften Übergang zwischen Aluminium- und Kupferkabeln mit 185 mm² Querschnitt.

Für wen ist sie geeignet

Elektroinstallateure, Versorgungstechniker und Wartungsteams, die an Mittelspannungskabelverbindungen bis 30 kV arbeiten. Ideal für Anwendungen, bei denen Aluminium- und Kupferleiter zuverlässig verbunden werden müssen, wie z. B. in der Energieverteilung, Transformatoranschlüssen und Kabelreparaturen.

Hauptmerkmale

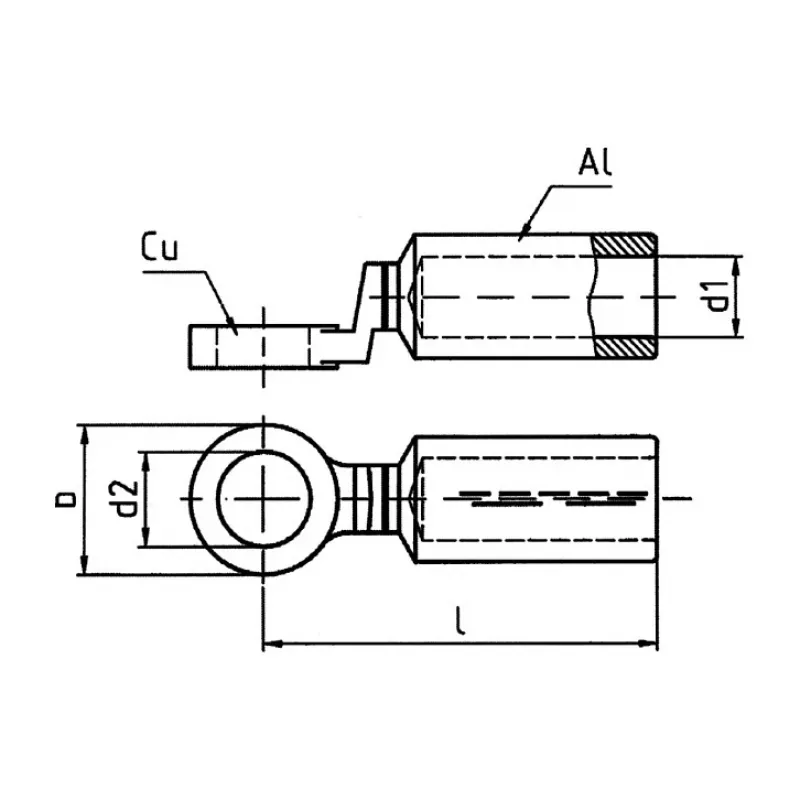

• Bimetall-Design: Aluminiumschaft mit Kupfereinsatz, reibgeschweißt für eine dauerhafte, korrosionsbeständige Verbindung.
• Geeignet für Aluminium- und Kupferleiter mit Querschnitt 185 mm².
• Pressverbindungsmethode gewährleistet eine gasdichte, widerstandsarme Verbindung.
• Verzinntes Kupferteil für verbesserten Korrosionsschutz und Leitfähigkeit.
• Innendurchmesser 16,3 mm passend für Standardleiterquerschnitte.
• Entspricht DIN EN 61238-1 für Press- und mechanische Verbinder.
• Packung mit 5 Stück für die praktische Baustellenversorgung.

Technische Daten

• Marke: Klauke
• Modell: 370R12
• MPN: 370R12
• EAN: 4012078477154
• Produkttyp: Bimetall-Pressverbinder
• Leitermaterial-Kompatibilität: Aluminium zu Kupfer
• Aluminiumleiterquerschnitt: 185 mm²
• Kupferleiterquerschnitt: 185 mm²
• Verbindermaterial (Körper): Aluminium
• Verbindermaterial (Einsatz): Kupfer
• Verbindungsmethode: Pressen (Crimpen)
• Innendurchmesser (Schaft): 16,3 mm
• Gesamtlänge: 160 mm
• Außendurchmesser: 22 mm
• Oberflächenbehandlung (Kupferteil): verzinnt
• Max. Spannungsfestigkeit: Bis 30 kV
• Stückzahl pro Packung: 5
• Normenkonformität: DIN EN 61238-1
• Anwendung: Mittelspannungskabelverbindungen
• Presswerkzeugtyp: Hydraulische Presswerkzeuge
• Kennzeichnung: Querschnitt und Pressfolge

Tipps

Verwenden Sie immer ein hydraulisches Presswerkzeug mit geeigneten Matrizen für 185 mm² Leiter. Befolgen Sie die auf dem Verbinder markierte Pressfolge, um eine ordnungsgemäße Verbindung zu gewährleisten. Für Außeninstallationen zusätzliche Abdichtung oder Isolierung gemäß den örtlichen Vorschriften anbringen.
