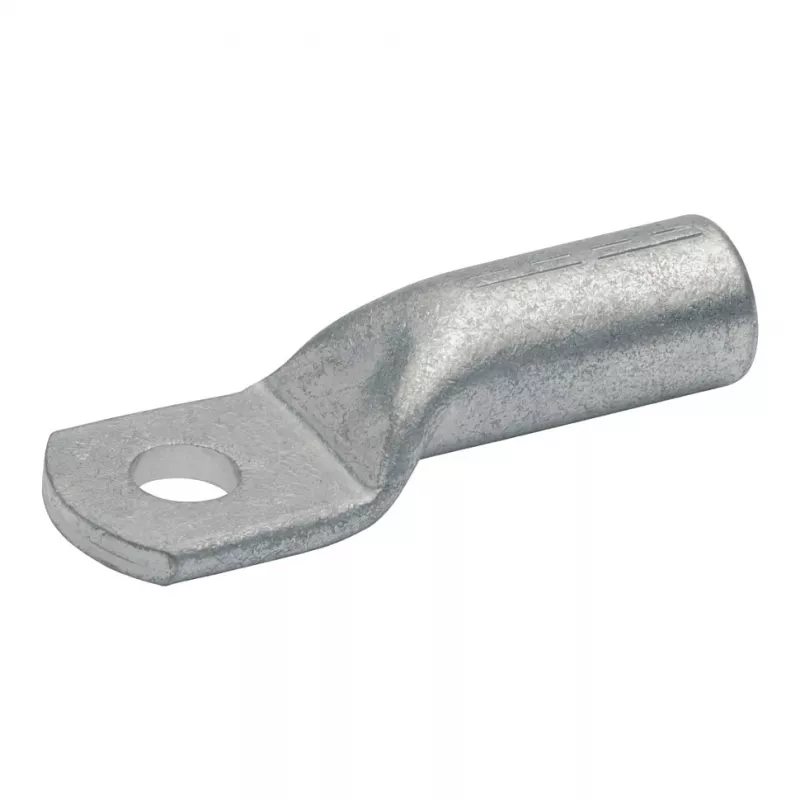

GUSTAV KLAUKE GMBH KLAU Presskabelschuh 103R10 16mm² M10 DIN 46235

Beim Anschluss feindrähtiger Kupferleiter bis 16 mm² kann eine lose oder schlecht gecrimpte Verbindung zu Überhitzung, Spannungsabfall und sogar Brand führen. Der KLAU Presskabelschuh 103R10 löst dieses Problem durch eine gasdichte, kaltgeschweißte Crimpverbindung, die die strengen Anforderungen der DIN 46235 erfüllt. Seine verzinnte Elektrolytkupfer-Konstruktion gewährleistet hervorragende Leitfähigkeit und Korrosionsbeständigkeit und ist damit ideal für industrielle, Energie- und Gebäudeinstallationen.

Für wen ist er geeignet

Dieser Kabelschuh ist für Elektriker, Schaltschrankbauer und Wartungstechniker gedacht, die zuverlässige, normgerechte Anschlüsse für Kupferleiter benötigen. Er eignet sich für feindrähtige und mehrdrähtige Leiter (Klasse 2, 5, 6 nach VDE 0295) in der Energieverteilung, in Schaltschränken und Maschinen, wo eine dauerhafte, widerstandsarme Verbindung entscheidend ist.

Hauptmerkmale

• Presskabelschuh für 16 mm² Kupferleiter mit M10-Schraubloch
• Entspricht DIN 46235 für Maß- und Leistungskonsistenz
• Aus Elektrolytkupfer (E-Cu) mit galvanischer Verzinnung für Korrosionsschutz
• Kontrollloch ermöglicht die visuelle Überprüfung des korrekten Leitereinführens vor dem Crimpen
• Unisolierter Rohrschaft für zuverlässiges Crimpen mit Standardwerkzeugen
• Weiter Betriebstemperaturbereich von -55°C bis +150°C und Spannungsfestigkeit bis 1000 V
• RoHS-konform und halogenfrei

Technische Daten

• Produkttyp: Presskabelschuh
• Norm: DIN 46235
• Kabelquerschnitt: 16 mm²
• Schraublochdurchmesser: M10
• Material: Elektrolytkupfer (E-Cu)
• Oberflächenbehandlung: verzinnt (galvanisch verzinkt)
• Leitermaterial-Kompatibilität: Kupfer
• Leitertyp: feindrähtig, mehrdrähtig (Klasse 2, 5, 6 nach VDE 0295)
• Verbindungsmethode: Crimpen
• Isolierung: unisoliert
• Betriebstemperaturbereich: -55°C bis +150°C
• Spannungsfestigkeit: bis 1000 V
• Schafttyp: rohrförmig
• Kontrollloch: ja
• RoHS-Konformität: ja
• Halogenfrei: ja
• Herstellerserie: 103R
• Farbe: metallisch (silbergrau)

Tipps

Verwenden Sie immer ein Crimpwerkzeug, das zur Größe des Kabelschuhs und zum Leiterquerschnitt passt, um eine gasdichte Verbindung zu erzielen. Stellen Sie vor dem Crimpen sicher, dass der Leiter vollständig in den Schaft eingeführt und durch das Kontrollloch sichtbar ist. Für Außenanwendungen oder raue Umgebungen sollten Sie je nach örtlichen Vorschriften eine zusätzliche Abdichtung oder Isolierung in Betracht ziehen.
