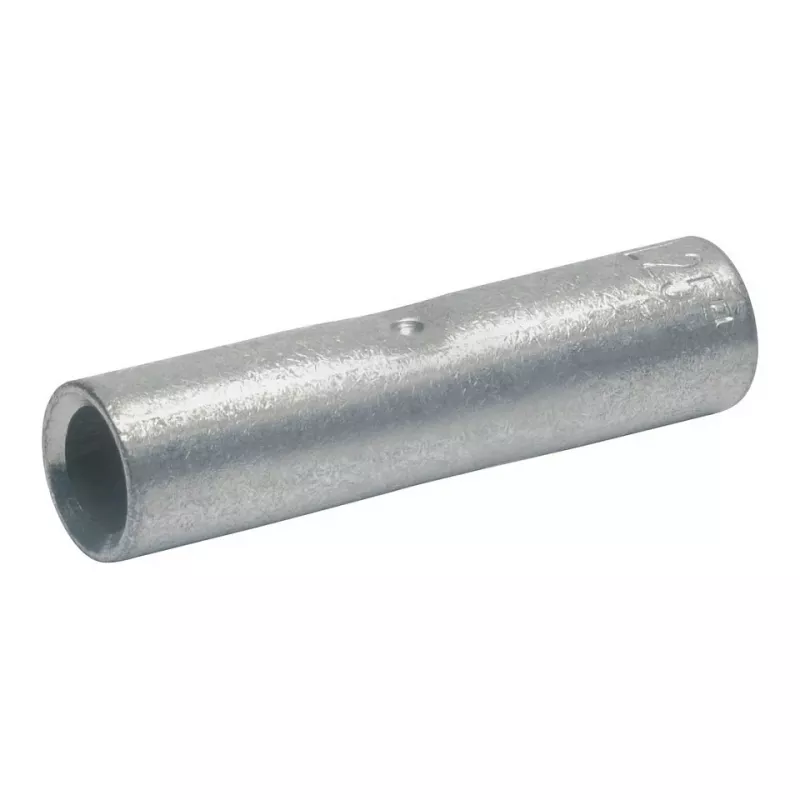

Klauke 27R Rohr-Quetschverbinder für 70 mm² Kupferleiter, verzinnt, 60 mm Länge

Für sichere, widerstandsarme Verbindungen von 70 mm² Kupferleitern ist ein Verbinder erforderlich, der mechanischer Belastung und thermischen Wechseln standhält. Der Klauke 27R Rohr-Quetschverbinder erfüllt diese Anforderungen mit einem robusten, verzinnten Elektrolytkupfer-Design, das für zuverlässiges Sechskant-Quetschen und langfristige Leistung in Niederspannungsanwendungen entwickelt wurde.

Für wen ist er geeignet

Elektriker, Schaltschrankbauer und Wartungstechniker, die mit Stromverteilung, Erdungssystemen oder Industriemaschinen arbeiten, finden den 27R unverzichtbar. Er eignet sich für Fachleute, die eine zuverlässige, korrosionsbeständige Verbindung für massive oder mehrdrähtige Kupferleiter ohne Isolierung benötigen.

Hauptmerkmale

• Hochreines Elektrolytkupfer (E-Cu) mit galvanischer Verzinnung für hervorragende Leitfähigkeit und Korrosionsbeständigkeit.
• Ausgelegt für 70 mm² Kupferleiter, mit integriertem Leiteranschlag für präzises Einführen.
• Sechskant-Quetschprofil gewährleistet eine gleichmäßige, gasdichte Verbindung bei Verwendung mit empfohlenen Klauke-Werkzeugen.

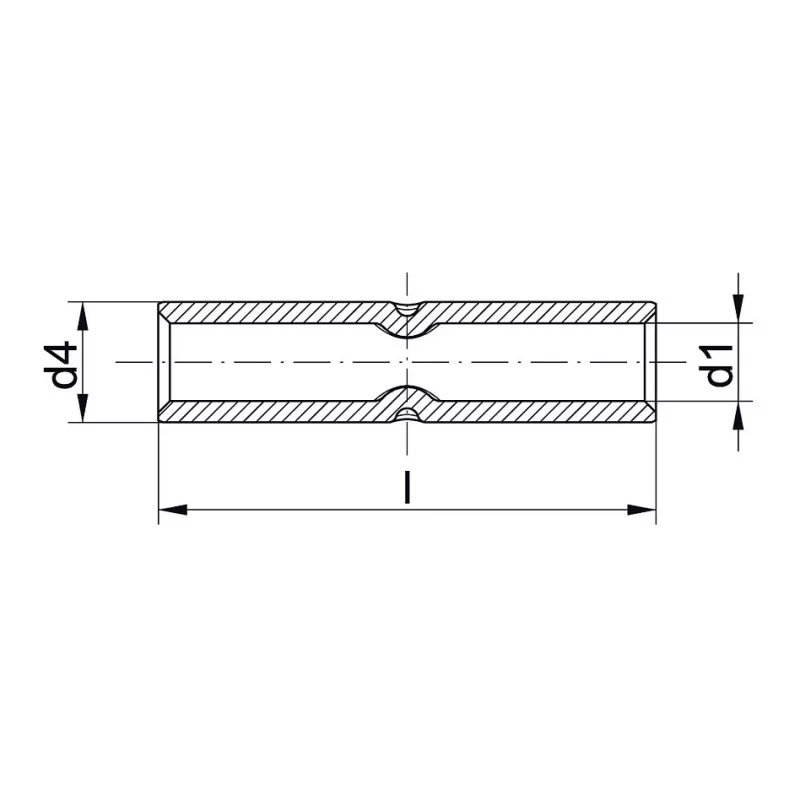

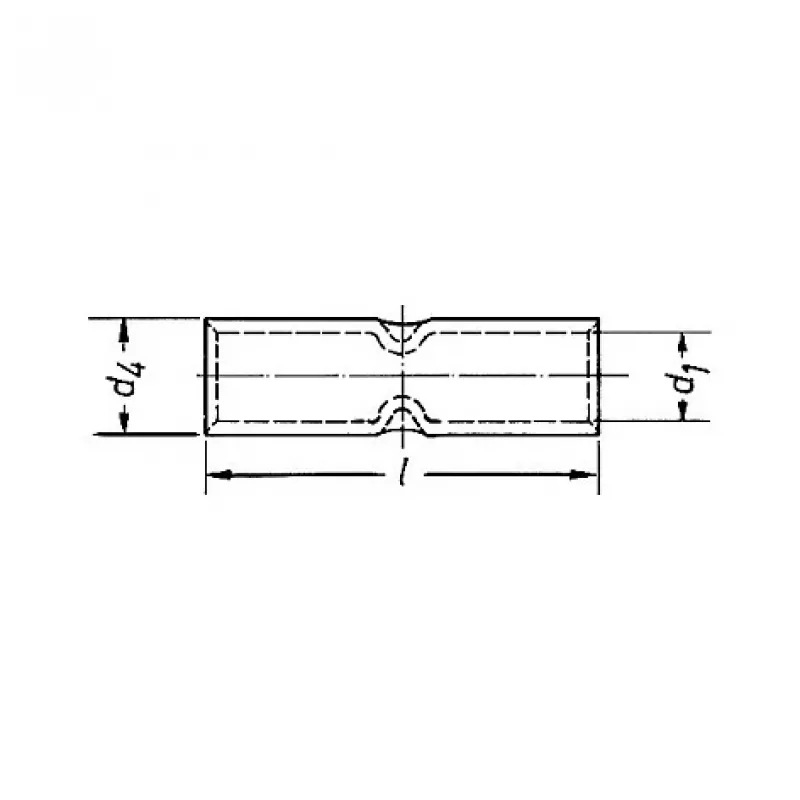

• Kompakte 60 mm Länge mit 11,5 mm Innendurchmesser und 15 mm Außendurchmesser, geeignet für enge Räume.
• Betriebstemperaturbereich von -40 °C bis +125 °C, RoHS-konform.

Technische Daten

• Verbinderart: Rohr-Quetschverbinder
• Material: Elektrolytkupfer (E-Cu), galvanisch verzinnt
• Leiterquerschnitt: 70 mm²
• Leitermaterial-Kompatibilität: Kupfer
• Konstruktionsmerkmal: Mit Leiteranschlag
• Quetschmethode: Sechskant-Quetschen
• Gesamtlänge: 60 mm
• Innendurchmesser (Nennwert): 11,5 mm
• Außendurchmesser (Nennwert): 15 mm
• Spannungsanwendung: Niederspannung (unisoliert)
• Betriebstemperaturbereich: -40 °C bis +125 °C
• Korrosionsbeständigkeit: Ja
• Werkzeugkompatibilität: Optimiert für Klauke-Quetschwerkzeuge
• RoHS-konform: Ja

Tipps

Verwenden Sie stets eine kalibrierte Sechskant-Quetschbacke, die zur Verbindergröße passt, für optimale Ergebnisse. Entfernen Sie die Isolierung bis zur vollen Einführtiefe, bis der Leiter den Anschlag berührt, und überprüfen Sie die Quetschung mit einer Grenzlehre. Für raue Umgebungen sollten Sie nach dem Quetschen eine zusätzliche Isolierung oder Abdichtung in Betracht ziehen.
