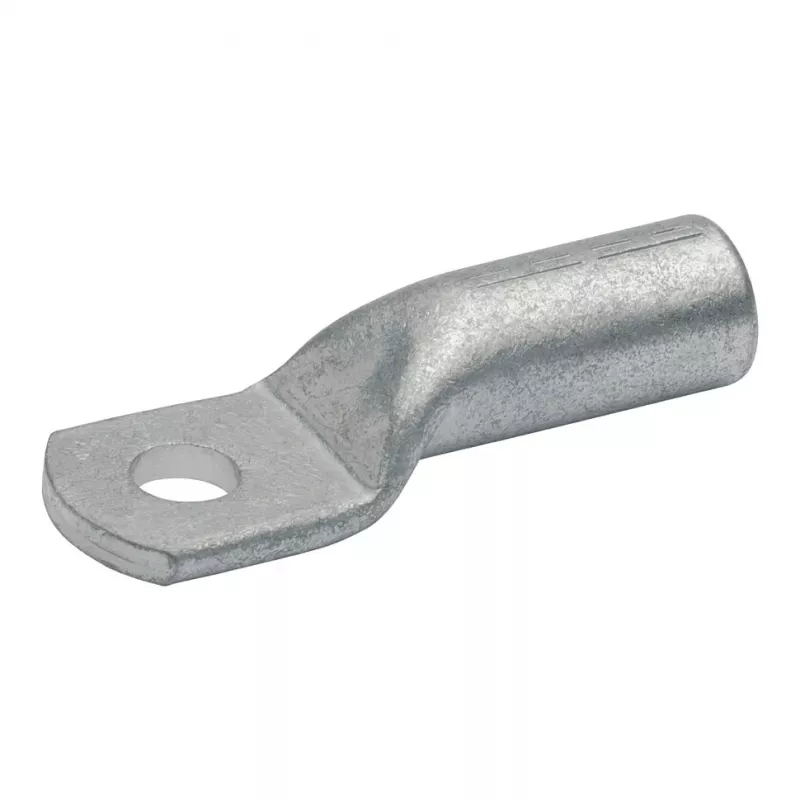

Klauke 104R12 Rohrkabelschuh 25 mm² M7 elektrolytisch verzinntes Kupfer Crimpverbinder

Dieser Standard-Rohrkabelschuh bietet eine sichere, widerstandsarme Verbindung für 25 mm² Kupferleiter. Seine elektrolytisch verzinnte Elektrolytkupferkonstruktion gewährleistet hervorragende Leitfähigkeit und Korrosionsbeständigkeit und ist damit ideal für anspruchsvolle elektrische Installationen.

Vorteile

Der Kabelschuh wird aus hochreinem Elektrolytkupfer (E-Cu) hergestellt und verfügt über eine elektrolytisch verzinkte Oberfläche für hervorragende Lötbarkeit und Schutz vor Oxidation. Die Crimpverbindungsmethode gewährleistet eine dauerhafte, gasdichte Verbindung, die Vibrationen und thermischen Wechselbelastungen standhält. Ein Inspektionsloch ermöglicht die visuelle Bestätigung der korrekten Leitereinführung vor dem Crimpen.

Geeignet für

• Verbindung von 25 mm² Kupferkabeln mit Sammelschienen, Bolzen oder Klemmen mit M7-Schrauben.
• Verwendung in Schaltschränken, Schaltanlagen und Stromverteilungssystemen.
• Anwendungen, die die Einhaltung von DIN 46235 und RoHS erfordern.
• Betriebstemperaturen von -55 °C bis +150 °C und Spannungen bis 1000 V.

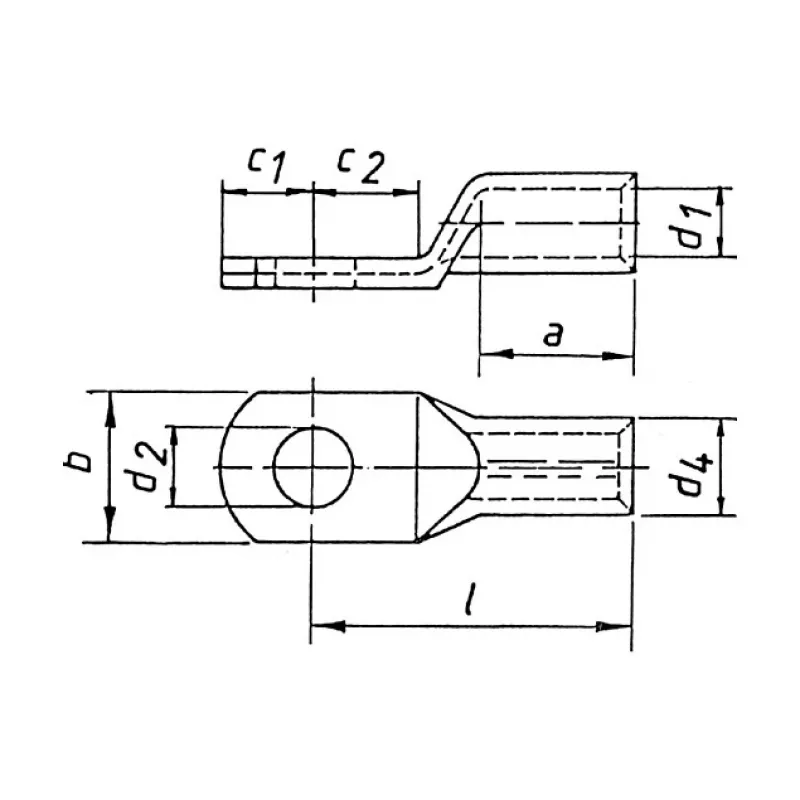

Wichtige Spezifikationen

• Kabelquerschnitt: 25 mm²
• Bolzenlochdurchmesser: 7 mm (M7)
• Gesamtlänge: 39 mm
• Schafthülsenlänge: 20 mm
• Laschenbreite: 13 mm
• Schafthülsenaußendurchmesser: 10,5 mm
• Schafthülseninnendurchmesser: 7,5 mm
• Wandstärke: 1,5 mm
• Material: Elektrolytkupfer, elektrolytisch verzinnt
• Inspektionsloch: Ja

Empfehlungen

Verwenden Sie für beste Ergebnisse ein geeignetes Crimpwerkzeug, das für 25 mm² Rohrkabelschuhe ausgelegt ist. Stellen Sie sicher, dass der Leiter vollständig bis zum Inspektionsloch eingeführt ist, bevor Sie crimpen. Überprüfen Sie immer, ob die Bolzengröße mit dem Lochdurchmesser des Kabelschuhs übereinstimmt, um Verbindungsprobleme zu vermeiden.
