Kabelverbinder BTR NETCOM 1401500810-I

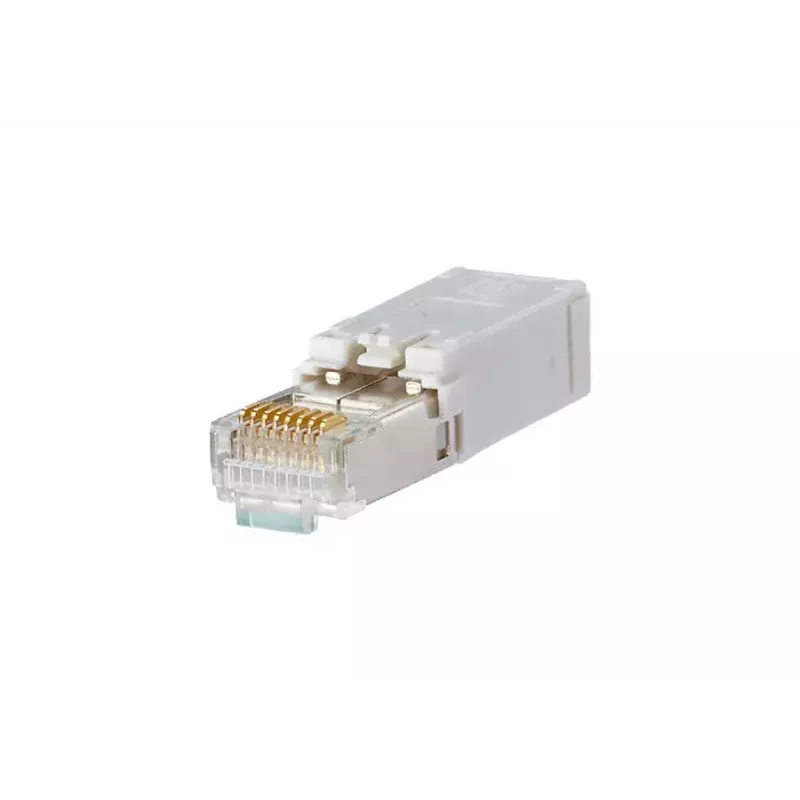

Der BTR NETCOM 1401500810-I Kabelverbinder ist ein Cat.6 Klasse EA Stecker, der für die Montage in IP67-Steckergehäusen (Varianten 1, 4, 5 und 14) ausgelegt ist. Er entspricht den Klasse EA Standards ISO/IEC 11801 Ed.2.2:2011-06 und DIN EN 50173-1:2011-09, unterstützt 10 GBit Übertragung gemäß IEEE 802.3an und ist für Power over Ethernet (PoE, PoE+ und UPoE) geeignet. Der Stecker nimmt massive und flexible Leiter innerhalb spezifizierter Durchmesser auf und ermöglicht die Crimpkontakt- und Schirmverbindung in einem einzigen Schritt mit einem Crimpwerkzeug. Die Farbe kann von der Abbildung abweichen.

Vorteile

Der Stecker bietet Kategorie EA Leistung für High-Speed-Ethernet und ist nach anerkannten Verkabelungsstandards zertifiziert. Er unterstützt 10 GBit Ethernet und verschiedene PoE-Standards und ermöglicht so Daten- und Stromübertragung über dieselbe Verbindung. Der einstufige Crimpprozess für Kontakte und Schirm vereinfacht die Installation, und die Kompatibilität mit mehreren Leiterquerschnitten und Kabelaußendurchmessern bis zu 7,3 mm macht den Stecker anpassbar an gängige Kabeltypen. Das IP67-kompatible Design bei Montage in den spezifizierten Gehäusen bietet Schutz vor Umwelteinflüssen.

Geeignet für

• 10 GBit Ethernet-Verbindungen in strukturierter Verkabelung
• Power over Ethernet Installationen (PoE, PoE+, UPoE)
• Außen- oder raue Umgebungsanschlüsse bei Verwendung mit IP67-Gehäusen (Varianten 1, 4, 5, 14)
• Installationen, die einstufiges Crimpen von Kontakten und Schirm erfordern

Technische Spezifikationen

• Produkt: BTR NETCOM 1401500810-I, Cat.6 Klasse EA Stecker
• Standards: ISO/IEC 11801 Ed.2.2:2011-06, DIN EN 50173-1:2011-09
• Datenrate: bis zu 10 GBit (IEEE 802.3an)
• PoE: kompatibel mit PoE, PoE+ und UPoE
• Leitungskompatibilität: AWG 27/7 bis 24/7 und AWG 24/1
• Massiver Kupferdrahtdurchmesser: 0,36–0,51 mm und 0,46–0,61 mm
• Leiterdurchmesser (inklusive Isolierung): 0,85–1,05 mm
• Kabelaußendurchmesser: bis zu 7,3 mm
• Montage: für IP67-Steckergehäuse Varianten 1, 4, 5 und 14
• Verriegelungshebel: keiner

Verwendung

Bereiten Sie das Kabel vor, indem Sie den Außenmantel abisolieren, um die Leiter innerhalb des spezifizierten Manteldurchmessers freizulegen. Ordnen Sie die Leiter gemäß dem erforderlichen Verdrahtungsschema an, führen Sie sie in den Stecker ein und führen Sie das Crimpen mit dem geeigneten Crimpwerkzeug durch, um Crimpkontakte und Schirm in einem Arbeitsgang zu verbinden. Montieren Sie nach dem Crimpen den Stecker in ein kompatibles IP67-Gehäuse (Variante 1, 4, 5 oder 14), um bei Bedarf Umweltschutz zu erreichen. Überprüfen Sie nach der Installation die Durchgängigkeit und die Signalleistung.

Empfehlungen

Verwenden Sie den Stecker mit Kabeln und Leitern, die innerhalb der spezifizierten Durchmesser liegen, und beachten Sie die aufgeführten Standards. Verwenden Sie das empfohlene Crimpwerkzeug, um zuverlässigen Kontakt und Schirmung zu gewährleisten. Für Außen- oder Feuchtumgebungen montieren Sie den Stecker immer in einem spezifizierten IP67-Gehäuse, um den Eindringschutz aufrechtzuerhalten.
