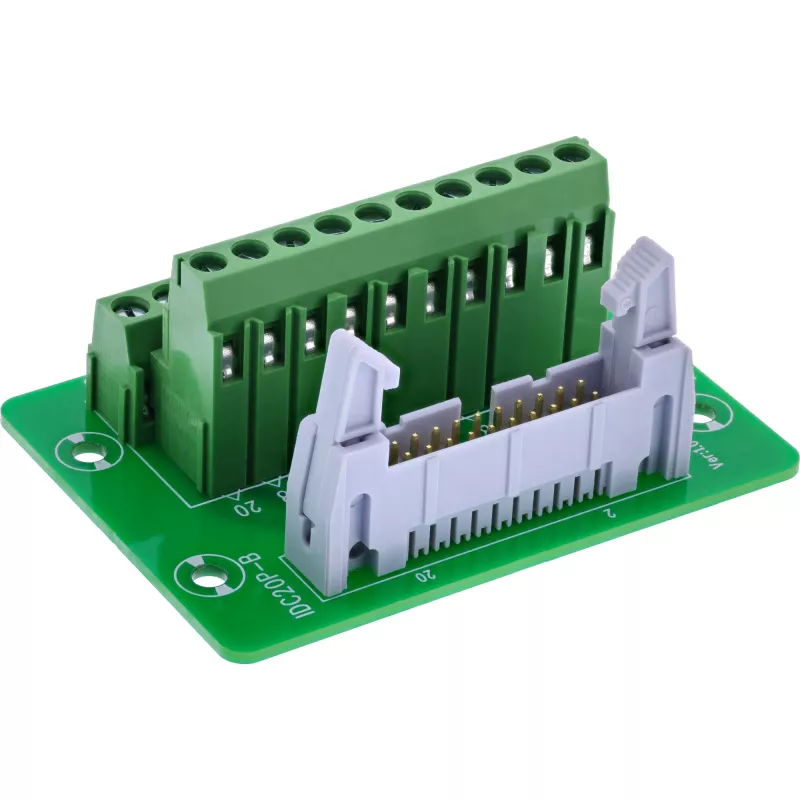

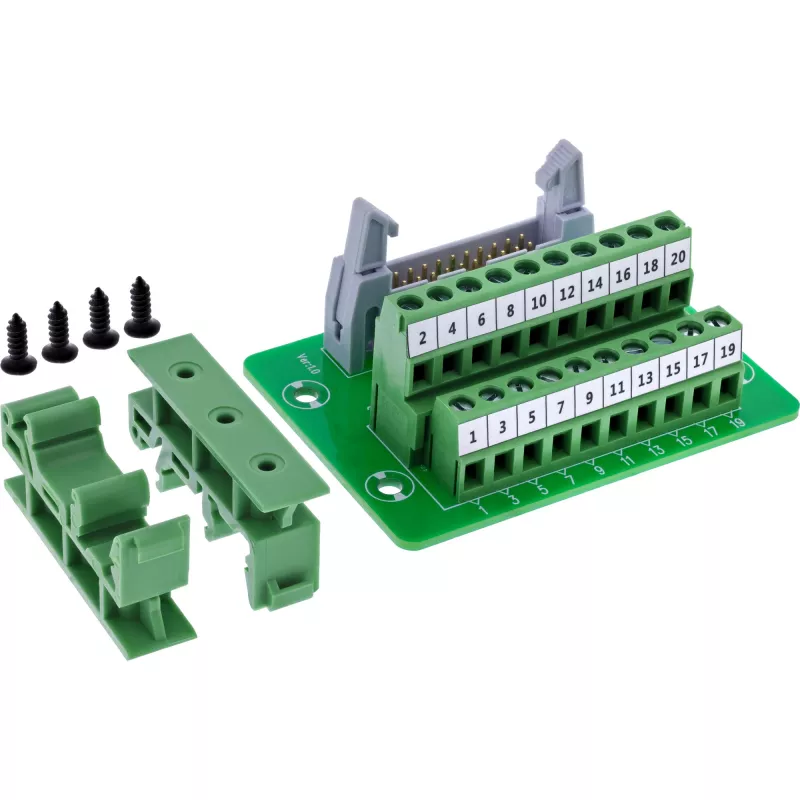

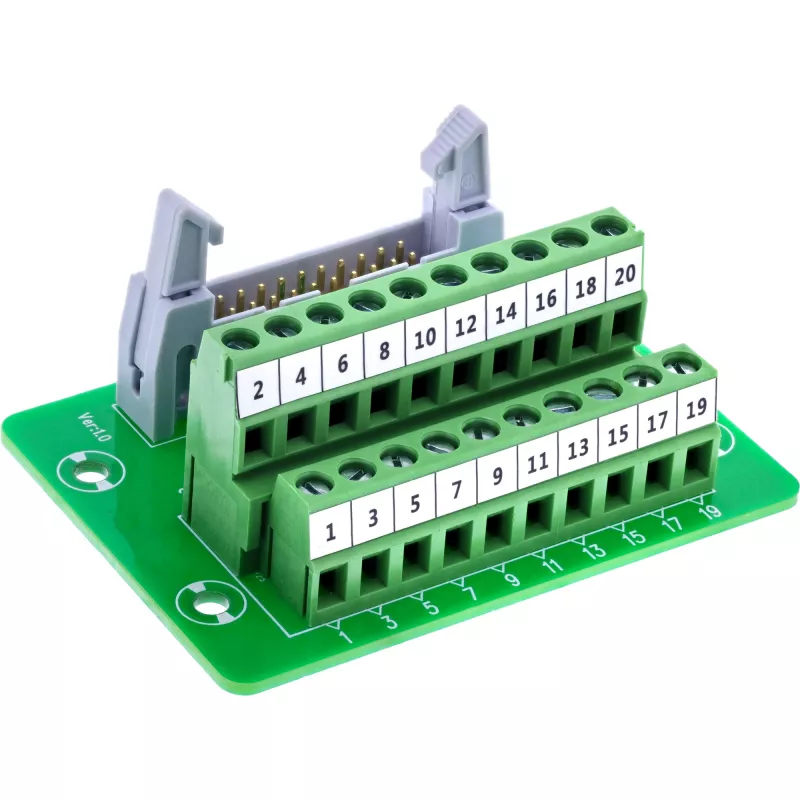

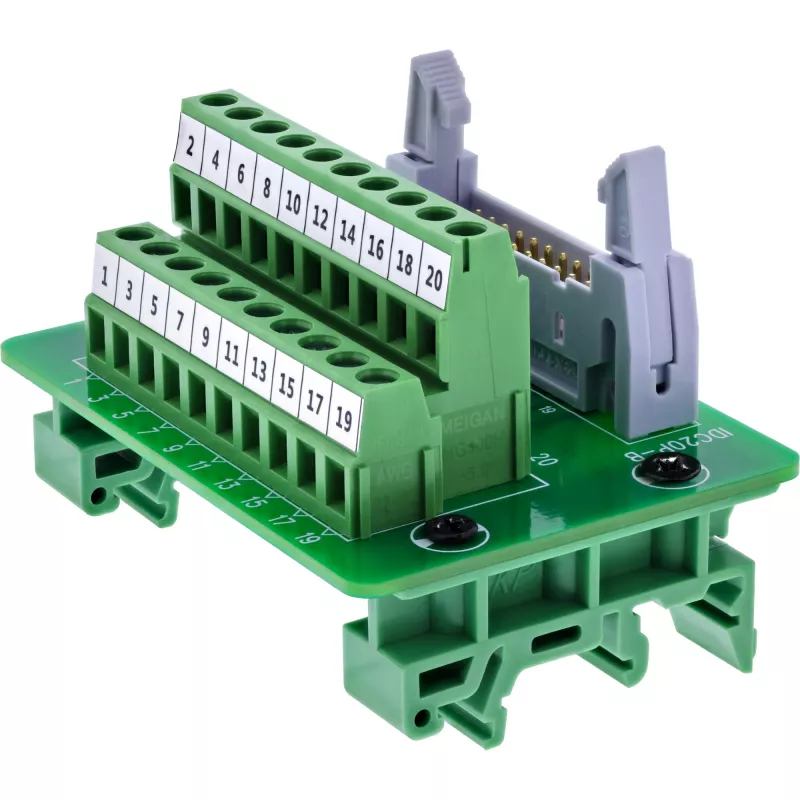

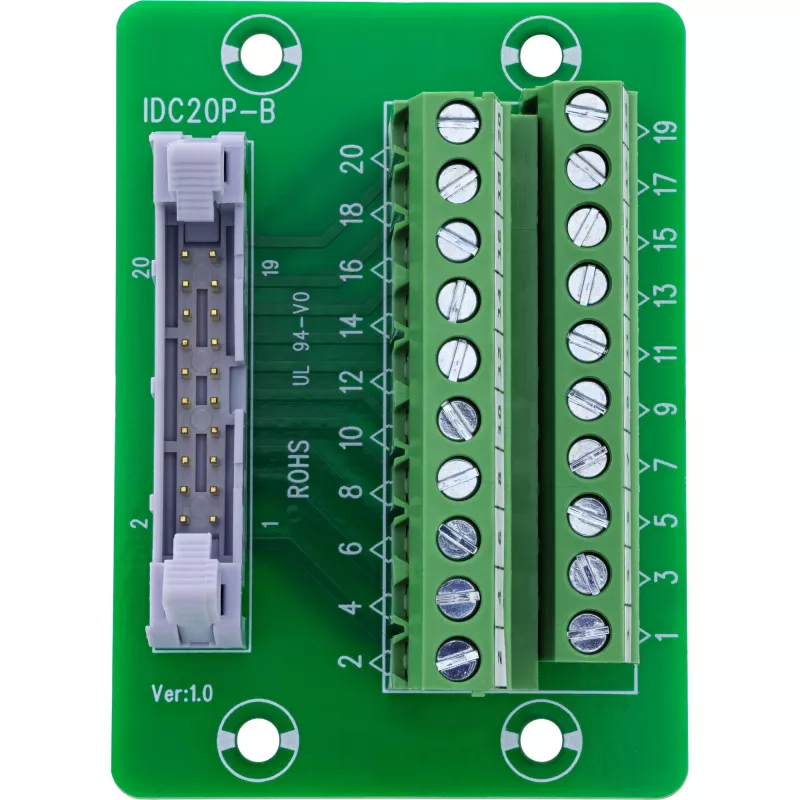

InLine 92504P IDC 20 Socket auf 10-Pin Terminal Block, PCB Mount

Der InLine 92504P Adapter verbindet eine 20-Pin IDC Buchse (2×10) mit einem 10-Pin Schraubterminal Block für einfache Signalverdrahtung ohne Löten. Er ist für strukturierte Installationen in Testständen, Steuergeräten und Embedded-Systemen konzipiert.

Hauptmerkmale

• Verbindet 20-Pin IDC Buchse (2×10) mit 10-Pin Schraubterminalleiste
• Kein Löten erforderlich
• Schraubklemmen mit Druckplatte, 5,0 mm Rastermaß
• Klare Pinbelegung und standardisierte Signalweiterleitung
• EVA-Isolierschicht auf der Unterseite zum Schutz auf leitfähigen Oberflächen
• 100% kurzschluss- und verdrahtungsgetestet

Spezifikationen

• Marke: InLine
• MPN: 92504P
• IDC-Schnittstelle: 20-Pin IDC Buchse (2×10), Rastermaß 2,54 mm
• Schraubterminalleiste: 10 Klemmen, Rastermaß 5,0 mm, mit Druckplatte
• Signalzuordnung: GND, D0 bis D7
• Anschlussbereich: 16–26 AWG
• Betätigung: Flachkopfschraubendreher ≤ 2,5 mm
• Nennstrom: 0,8 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
• Max. Leiterwiderstand: 5 Ohm
• Betriebstemperatur: –10 °C bis +70 °C
• Isolierschicht: EVA-Isolierung auf der Unterseite
• Abmessungen: ca. 71 × 51 × 48,7 mm (B × H × T)
• Herkunftsland: Taiwan
• EAN: 4043718346240
