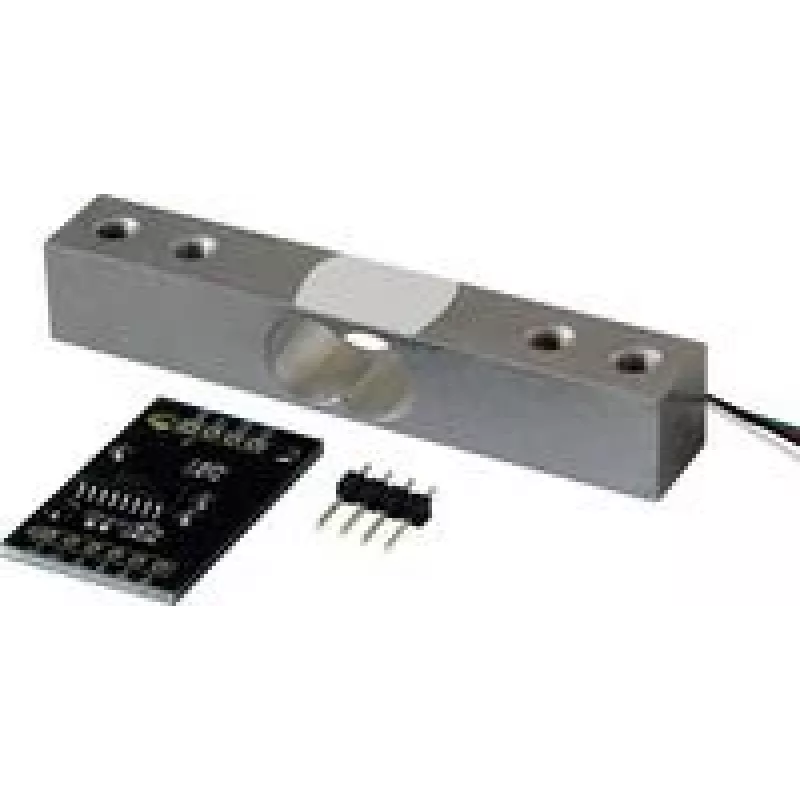

JOY-IT DEBO HX711-20 24-Bit-ADC-Modul mit 20 kg Wägezelle für Gewichtsmessung SEN-HX711-20

Das JOY-IT DEBO HX711-20 ist ein Präzisions-24-Bit-Analog-Digital-Wandler-Modul in Kombination mit einer 20-kg-Dehnungsmessstreifen-Wägezelle, das eine genaue Gewichtsmessung für elektronische Waagen und industrielle Steuerungsanwendungen ermöglicht. Der integrierte programmierbare Verstärker gewährleistet eine zuverlässige Signalaufbereitung für Mikrocontroller wie Arduino, Raspberry Pi und ESP32.

Vorteile

Der HX711-Chip verfügt über zwei differentielle Eingangskanäle, wählbare Verstärkung (32, 64, 128) und einen rauscharmen On-Chip-Verstärker, der stabile Messwerte auch bei kleinen Laständerungen liefert. Das Modul arbeitet mit 2,6 V bis 5,5 V DC und verbraucht weniger als 1,5 mA, was es für batteriebetriebene Projekte geeignet macht.

Geeignet für

• DIY-elektronische Waagen und Wägesysteme
• Industrielle Prozessüberwachung
• Kraft- und Druckmessexperimente
• Eingebettete Systeme mit Arduino, Raspberry Pi oder ESP32

Technische Daten

• ADC-Auflösung: 24 Bit
• Wägezellenkapazität: 20 kg
• Betriebsspannung: 2,6 V - 5,5 V DC
• Schnittstelle: 2-Draht-Seriell (Takt und Daten)
• Ausgangsdatenrate: 10 SPS oder 80 SPS wählbar
• Modulabmessungen: 38 mm x 21 mm x 10 mm
• Wägezellenabmessungen: 80 mm x 12,7 mm x 12,7 mm

Empfehlungen

Für beste Genauigkeit kalibrieren Sie die Wägezelle mit bekannten Gewichten und sorgen Sie für eine stabile mechanische Befestigung. Verwenden Sie eine separate Stromversorgung für die Wägezellenerregung, um Rauschen zu minimieren.
