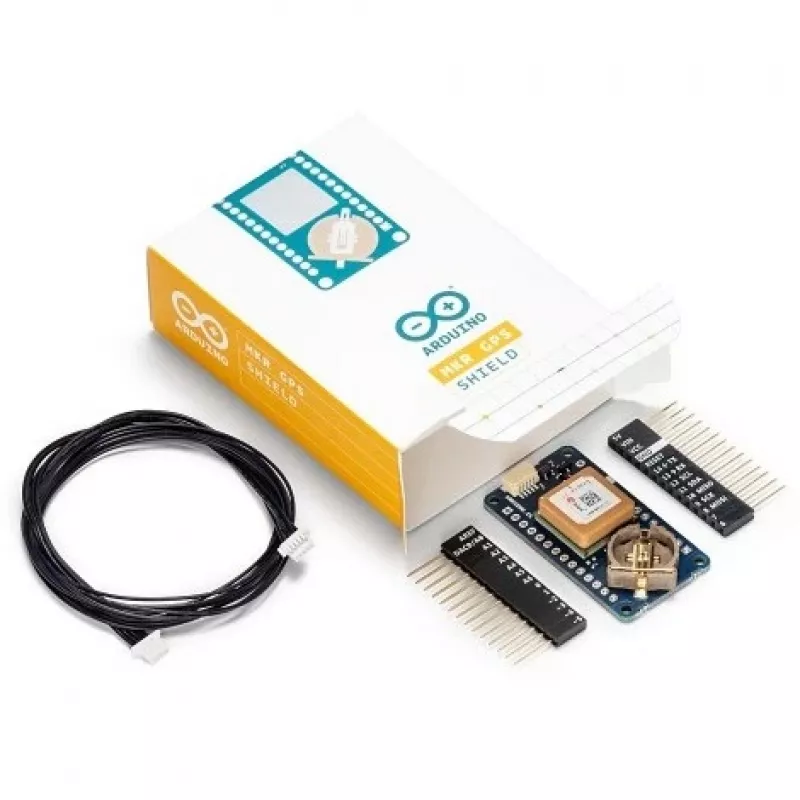

GPS-Logger-Shield Arduino MKR GPS Shield

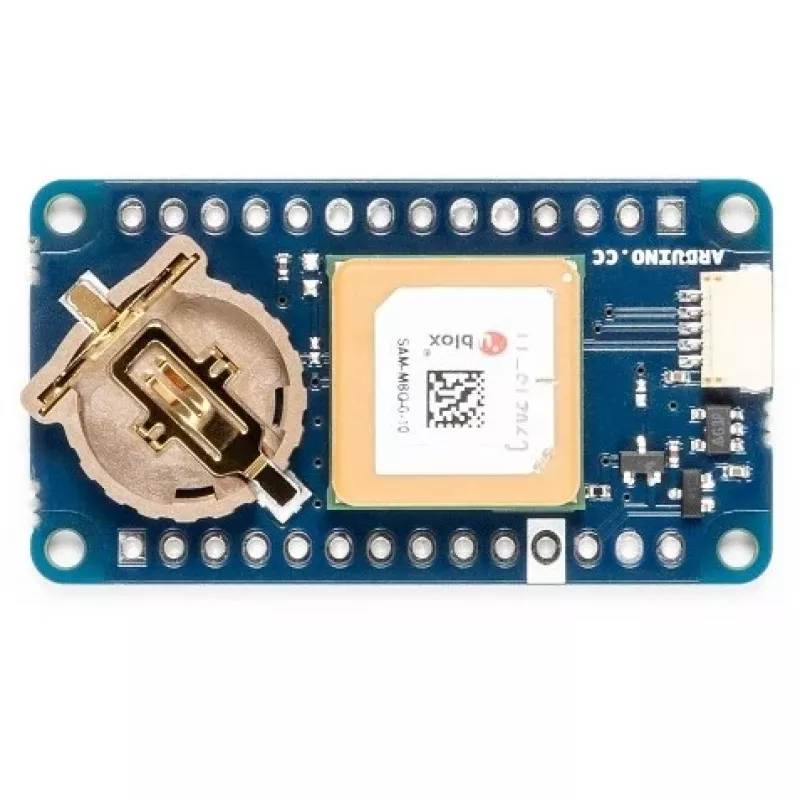

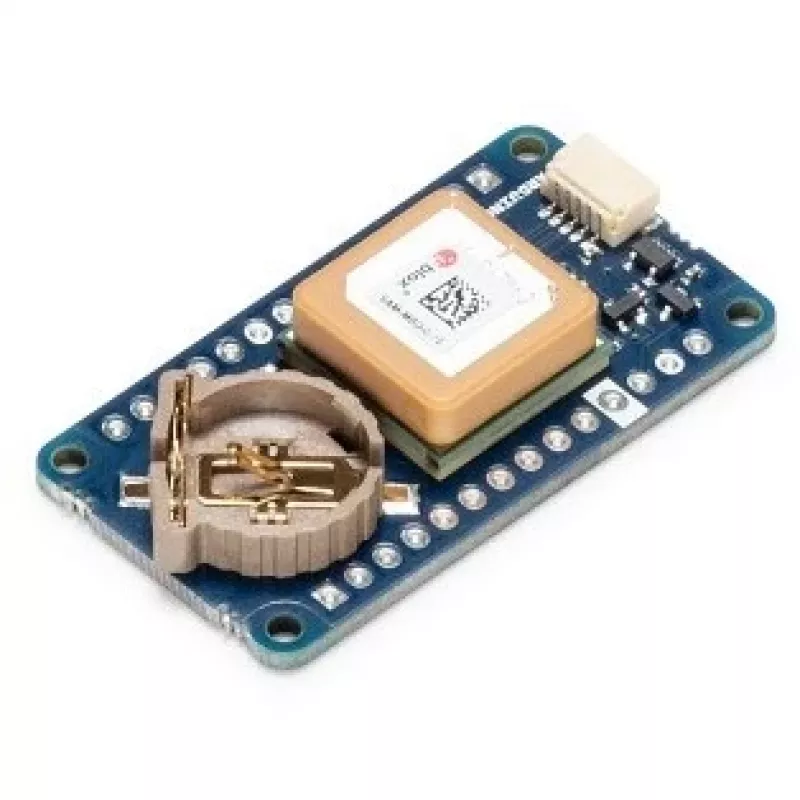

Das Arduino MKR GPS Shield ist ein kompakter GPS-Logger-Shield, basierend auf dem u-blox SAM‑M8Q GNSS-Modul und entwickelt für den Einsatz mit Boards im MKR-Formfaktor. Es unterstützt den gleichzeitigen Empfang von GPS-, GLONASS- und Galileo-Signalen für zuverlässige Positionierung und kann entweder direkt über Stiftleisten auf ein MKR-Board gesteckt oder über das mitgelieferte ESLOV-Kabel und den Stecker mit jedem kompatiblen Board verbunden werden. Mit seiner geringen Grundfläche (25 mm × 45 mm) und einem Gewicht von 14 g eignet sich das MKR GPS Shield für Projekte, die eine Gerätelokalisierung und eine einfache Plug-and-Play-Einrichtung erfordern.

Vorteile

Der Shield integriert den u-blox SAM‑M8Q GNSS-Empfänger für die Positionierung mit mehreren Satellitenkonstellationen und bietet sowohl serielle als auch I2C-Schnittstellen für eine flexible Kommunikation mit Arduino-Boards. Er lässt sich direkt auf die MKR-Stiftleisten montieren oder über ein ESLOV-Kabel anschließen, wodurch die Verwendung mit einer Vielzahl von Host-Boards ermöglicht wird. Seine kompakte Größe und sein geringes Gewicht machen es einfach, eine Standortverfolgung ohne nennenswerte Platz- oder Gewichtsnachteile hinzuzufügen.

Geeignet für

• Flottenüberwachungsprototypen und Fahrzeugverfolgung
• Wissenschaftliche Experimente in großer Höhe oder in der Atmosphäre
• Outdoor-Navigations- und Trekkinggeräte
• Jedes Projekt, das eine Gerätelokalisierung mit Arduino MKR-Boards erfordert

Wichtige Spezifikationen

• GNSS-Modul: u-blox SAM‑M8Q (GPS, GLONASS, Galileo)
• Schnittstellen: UART (seriell) über Stiftleisten; I2C über ESLOV-Kabel
• Formfaktor: Arduino MKR-kompatibel
• Abmessungen: 25 mm (B) × 45 mm (T)
• Gewicht: 14 g
• Hersteller: Arduino, MPN ASX00017, EAN 7630049201248

Verwendung

Setzen Sie das MKR GPS Shield auf ein Arduino MKR-Board und richten Sie die Stiftleisten aus, oder verbinden Sie es mithilfe des mitgelieferten ESLOV-Kabels und Steckers mit einem kompatiblen Host-Board. Bei Montage auf den MKR-Stiftleisten verwenden Sie die serielle Schnittstelle (UART) für die Kommunikation; bei Verwendung des ESLOV-Kabels wählen Sie die I2C-Schnittstelle. Versorgen Sie das Host-Board mit Strom und initialisieren Sie das GNSS-Modul mit Standard-Arduino-Bibliotheken oder u-blox-kompatiblem Code, um Positionsdaten zu empfangen.

Empfehlungen

Für einen optimalen Satellitenempfang positionieren Sie das Gerät mit freier Sicht zum Himmel und vermeiden Sie Metallhindernisse. Verwenden Sie das mitgelieferte ESLOV-Kabel, wenn der Shield nicht direkt auf einen MKR-Header montiert werden kann. Konsultieren Sie die u-blox-Dokumentation und die Arduino-Bibliotheken für Konfigurations- und Energiesparoptionen, die für Ihre Anwendung geeignet sind.
