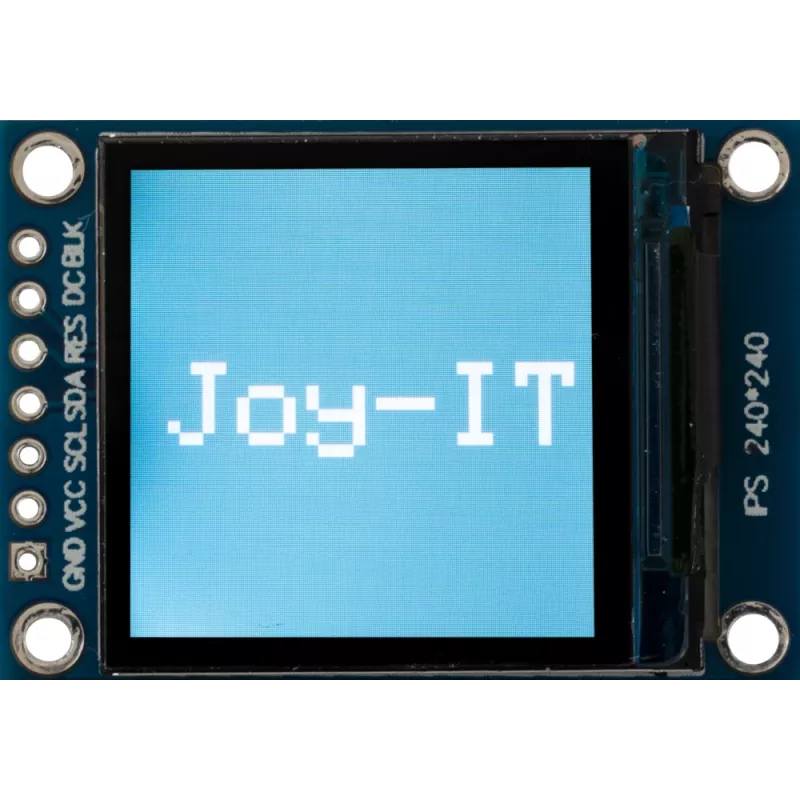

Joy-it 1,3 Zoll IPS TFT LCD Display Modul 240x240 mit SBC-Montagehalterung (SBC-LCD01)

Kompakt und dennoch bemerkenswert klar: Dieses 1,3-Zoll-IPS-TFT-Display von Joy-it sorgt für lebendige, blickwinkelunabhängige Sichtbarkeit in Single-Board-Computer-Projekten. Das SBC-LCD01 integriert ein 240x240-Pixel-Panel mit einer praktischen Montagehalterung und ist damit ein direkt passendes visuelles Upgrade für Raspberry Pi, Jetson Nano und andere 40-Pin-GPIO-Systeme. Im Gegensatz zu einfachen OLED- oder TN-Alternativen sorgt die IPS-Technologie dafür, dass Farben naturgetreu bleiben und Texte aus jedem Blickwinkel lesbar sind, während der ST7789-Controller die SPI-Kommunikation einfach und effizient hält.

Highlights

• 1,3-Zoll-IPS-TFT-LCD mit 240x240 Auflösung und 65K Farben
• Voller Blickwinkel für konsistente Bildqualität aus jeder Position
• 4-Draht-SPI-Schnittstelle mit ST7789-Controller für breite Kompatibilität
• Integrierte SBC-Montagehalterung für sichere Befestigung an Raspberry Pi und ähnlichen Boards
• Betrieb mit 3,3V- oder 5V-Logik, mit 3,3V-Logikpegel
• 20-Pin-GPIO-kompatibler Header für Plug-and-Play-Verbindung
• Unterstützt durch Python- und C/C++-Bibliotheken für schnelle Entwicklung

Im täglichen Einsatz

Die Montage des Displays ist unkompliziert: Richten Sie die Halterung an den Montagelöchern Ihres SBC aus, verbinden Sie den 20-Pin-Header mit dem GPIO, und schon können Sie programmieren. Die aktive Fläche von 23,4 x 23,4 mm ist ideal für Statusanzeigen, Sensordaten, Mini-Dashboards oder kompakte UI-Elemente. Da das Panel IPS-Technologie verwendet, verlieren Sie nicht an Sichtbarkeit, wenn Sie von der Seite schauen – nützlich für wandmontierte oder abgewinkelte Installationen. Die LED-Hintergrundbeleuchtung sorgt für Lesbarkeit bei unterschiedlichen Lichtverhältnissen, und die 3,3V/5V-Stromflexibilität bedeutet, dass es mit beiden 3,3V- und 5V-Systemen ohne Pegelwandler funktioniert.

Technische Daten

• Displaytyp: TFT IPS LCD
• Diagonale Größe: 1,3 Zoll (3,3 cm)
• Auflösung: 240 x 240 Pixel
• Farbtiefe: 65K Farben (RGB565)
• Controller-Chip: ST7789
• Schnittstelle: 4-Draht-SPI
• Blickwinkel: Voller Blickwinkel (IPS)
• Betriebsspannung: 3,3V / 5V
• Logikspannung: 3,3V
• Pin-Header: 20-Pin (GPIO-kompatibel)
• Kompatibilität: Raspberry Pi (alle Modelle mit 40-Pin-GPIO), Jetson Nano, ESP32, Arduino
• Besondere Merkmale: Integrierte SBC-Montagelöcher/Halterung
• Hintergrundbeleuchtung: LED
• Aktive Displayfläche: 23,4 x 23,4 mm
• Treiberunterstützung: Python-, C/C++-Bibliotheken

Abschließende Anmerkung

Für Maker, die ein zuverlässiges, einfach zu integrierendes Farbdisplay mit einer sicheren Montagelösung benötigen, liefert das Joy-it SBC-LCD01 praktische Leistung ohne unnötige Komplexität.
