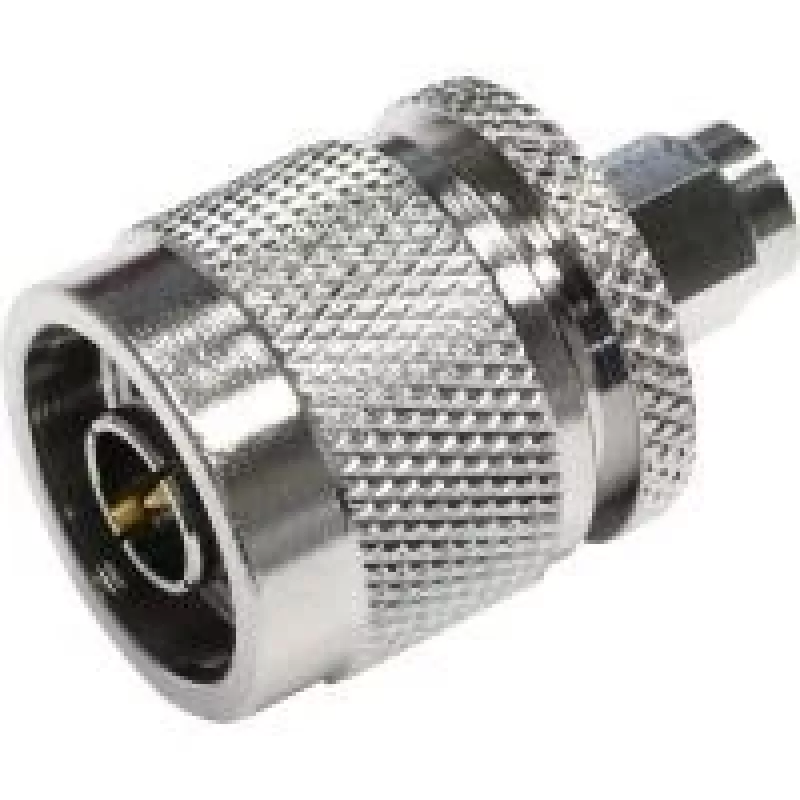

Telegärtner N-Stecker auf SMA-Stecker Koaxialadapter, 50 Ohm, DC-6 GHz J01027B0019

Dieser Telegärtner Koaxialadapter ermöglicht einen direkten Übergang von einem N-Stecker auf einen SMA-Stecker, beide mit 50 Ohm Impedanz. Er ist für reflexionsarme Übertragung bis 6 GHz ausgelegt und eignet sich für Laboraufbauten, Testvorrichtungen und HF-Verbindungen, bei denen ein kompakter, präziser Adapter benötigt wird.

Highlights

• N-Stecker auf SMA-Stecker, 50 Ohm Impedanz
• Frequenzbereich DC bis 6 GHz mit VSWR ≤ 1,2
• Geringe Einfügedämpfung ≤ 0,05 dB bei 6 GHz
• Nickelbeschichtetes Messinggehäuse, vergoldete Innenkontakte
• Betriebstemperatur -40 °C bis +85 °C

Im täglichen Einsatz

Der PTFE-Isolator und die Silikondichtung des Adapters gewährleisten stabile Leistung über den gesamten Temperaturbereich. Das nickelbeschichtete Messinggehäuse bietet Langlebigkeit, während vergoldete Innenkontakte eine zuverlässige Signalübertragung sicherstellen. Mit einer Spannungsfestigkeit von 1000 Veff und einem Isolationswiderstand ≥ 5 GΩ bewältigt er typische HF-Test- und Messaufgaben zuverlässig.

Technische Daten

• Anschluss A: N-Stecker
• Anschluss B: SMA-Stecker
• Impedanz: 50 Ω
• Frequenzbereich: DC - 6 GHz
• VSWR: ≤ 1,2 @ 6 GHz
• Einfügedämpfung: ≤ 0,05 dB @ 6 GHz
• Spannungsfestigkeit: 1000 Veff
• Isolationswiderstand: ≥ 5 GΩ
• Innenkontaktwiderstand: ≤ 1,5 mΩ
• Außenkontaktwiderstand: ≤ 1,0 mΩ
• Gehäusematerial: Messing, vernickelt
• Innenkontaktmaterial: Messing, vergoldet
• Isolatormaterial: PTFE
• Dichtungsmaterial: Silikon
• Betriebstemperatur: -40 °C bis +85 °C

Abschließende Bemerkung

Ein präziser HF-Adapter für N-Typ-auf-SMA-Verbindungen, gefertigt aus hochwertigen Materialien für zuverlässige Leistung bis 6 GHz.
