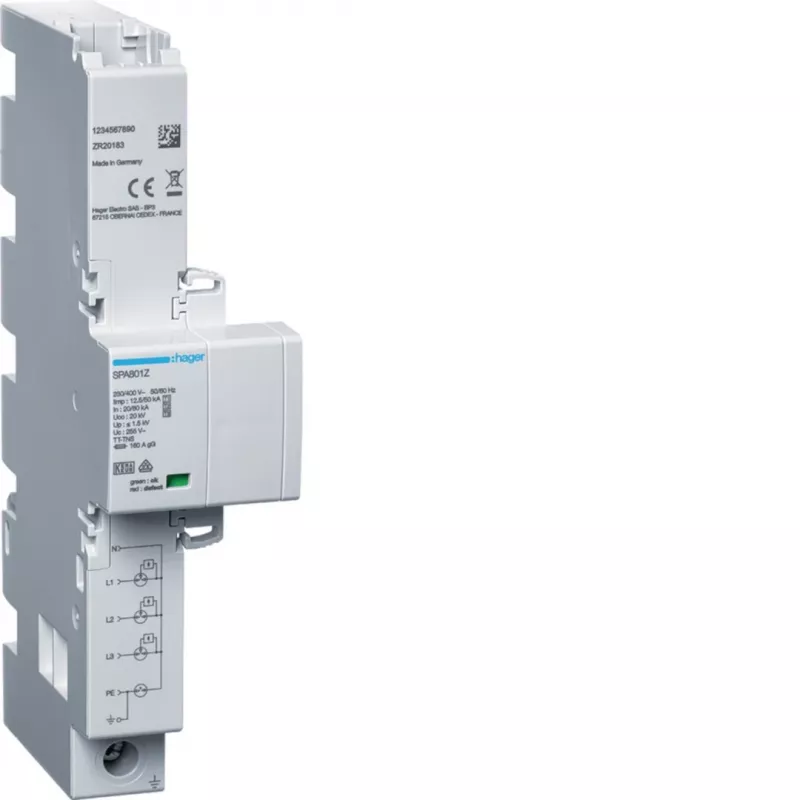

Hager SPA801Z Kombinierter Blitz- und Überspannungsableiter Typ 1+2+3 4P Iimp 12,5kA TT/TNS

Der Hager SPA801Z ist ein leistungsstarker kombinierter Blitz- und Überspannungsableiter zum Schutz elektrischer Anlagen vor direkten und indirekten Blitzeinschlägen sowie Schaltüberspannungen. Er vereint den Schutz der Typen 1, 2 und 3 in einem kompakten Gerät und ist ideal für Hauptverteilungen in TT- und TNS-Erdungssystemen.

Vorteile

Dieser Ableiter bietet umfassenden Schutz mit einem Blitzstoßstrom von 12,5 kA (10/350 µs) pro Pol und einem Nennableitstoßstrom von 20 kA (8/20 µs). Der niedrige Schutzpegel (<1,5 kV) gewährleistet den Schutz empfindlicher Geräte. Das Gerät verfügt über eine visuelle Statusanzeige (grün/rot) und Fernmeldekontakte zur einfachen Überwachung. Mit einer modularen Breite von 4 Modulen (72 mm) spart es Platz auf der Hutschiene.

Geeignet für

• Hauptverteilungen in Wohn-, Gewerbe- und Industriegebäuden
• TT- und TNS-Erdungssysteme
• Schutz empfindlicher elektronischer Geräte vor Überspannungen

Wichtige technische Daten

• Ableitertyp: Kombinierter Blitz- und Überspannungsableiter (Typ 1+2+3)
• Polzahl: 4P
• Blitzstoßstrom (Iimp): 12,5 kA (10/350 µs) pro Pol
• Nennableitstoßstrom (In): 20 kA (8/20 µs) pro Pol
• Max. Ableitstoßstrom (Imax): 40 kA (8/20 µs) pro Pol
• Schutzpegel (Up): <1,5 kV
• Max. Dauerbetriebsspannung (Uc): 275 V AC
• Nennspannung (Un): 230/400 V AC
• Kurzschlussfestigkeit (Isccr): 50 kA
• Folgestromlöschvermögen (Ifi): 50 kA
• Ansprechzeit: <25 ns
• Montageart: Hutschiene
• Modulbreite: 4 Module (72 mm)
• Betriebstemperaturbereich: -40 bis +80 °C
• Schutzart (IP): IP20
• Statusanzeige: Visuell (Grün/Rot)
• Fernmeldung: Ja (1 NO/NC-Kontakt)
• Normenkonformität: IEC/EN 61643-11

Empfehlungen

Für optimalen Schutz installieren Sie diesen Ableiter in der Hauptverteilung so nah wie möglich am Gebäudeeintritt. Stellen Sie eine ordnungsgemäße Erdung und Potentialausgleich gemäß den örtlichen Vorschriften sicher. Das Gerät ist nur für den Einsatz in TT- und TNS-Systemen geeignet.
