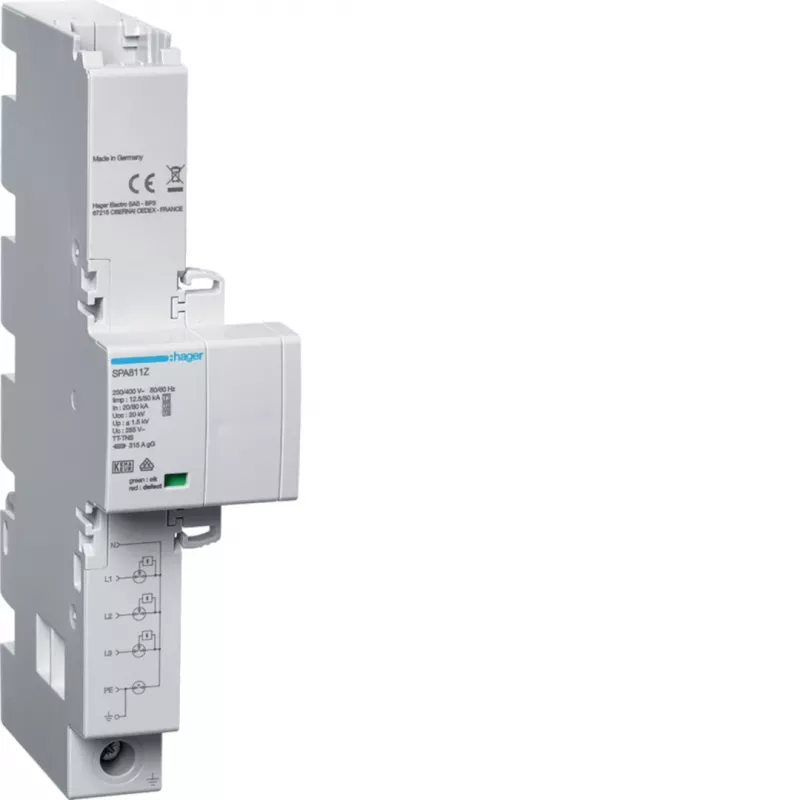

Hager SPA811Z Kombinierter Überspannungsableiter Typ 1+2+3 4P 12,5kA TT/TN-S 315A

Mit einem Gesamtstoßstrom von 50 kA (10/350 µs) und einem Schutzpegel unter 1,5 kV bietet der Hager SPA811Z industriellen Überspannungsschutz für Niederspannungsverteilungssysteme. Dieser kombinierte Ableiter Typ 1+2+3 bewältigt direkte Blitzströme, induzierte Überspannungen und Transienten an Endgeräten in einer kompakten 4-moduligen DIN-Schienen-Einheit.

Überblick

Der SPA811Z ist für TT- und TN-S-Erdungssysteme ausgelegt und schützt 230/400 V AC-Installationen vor der zerstörerischen Energie von Blitzeinschlägen und Schaltüberspannungen. Die 4-polige Konfiguration stellt sicher, dass alle aktiven Leiter und der Neutralleiter geschützt sind, während der integrierte thermische Ableiter und die visuelle Statusanzeige einen zuverlässigen Betrieb und eine einfache Wartung gewährleisten.

Besondere Merkmale

• Kombinierter Typ 1+2+3-Schutz gemäß EN/IEC 61643-11
• Hoher Stoßstrom: 12,5 kA pro Pol, 50 kA gesamt (10/350 µs)
• Niedriger Schutzpegel < 1,5 kV für empfindliche Geräte
• Kompatibel mit TT- und TN-S-Erdungssystemen
• Kompaktes 4-moduliges (72 mm) DIN-Schienen-Gehäuse
• Integrierte visuelle Statusanzeige (grün/rot) und Fernmeldekontakt
• Weiter Betriebstemperaturbereich: -40 °C bis +80 °C

Technische Details

• Nennspannung (Un): 230/400 V AC
• Max. Dauerbetriebsspannung (Uc): 275 V AC (L-N/L-PE)
• Stoßstrom (Iimp) pro Pol: 12,5 kA (10/350 µs)
• Gesamtstoßstrom (Iimp gesamt): 50 kA (10/350 µs)
• Nennableitstoßstrom (In): 20 kA (8/20 µs)
• Max. Ableitstoßstrom (Imax): 50 kA (8/20 µs)
• Schutzpegel (Up): < 1,5 kV
• Ansprechzeit: < 25 ns
• Empfohlene vorgeschaltete Sicherung: 315 A gG
• Schutzart: IP20
• Normen: EN 61643-11, IEC 61643-11

Unser Fazit

Der Hager SPA811Z ist eine robuste All-in-One-Überspannungsschutzlösung für Hauptverteilungen. Seine hohe Ableitkapazität, schnelle Reaktion und Fernüberwachungsmöglichkeit machen ihn zu einer ausgezeichneten Wahl für gewerbliche und industrielle Anwendungen, bei denen Verfügbarkeit entscheidend ist.
