Finder 7P.03.8.255.S012 Typ 1+2 Überspannungsableiter für dreiphasige TN-C-Netze (7P038255S012)

Kombinierter Typ 1+2 Überspannungsableiter mit 21 kA Gesamtstoßstrom (10/350 µs) für dreiphasige TN-C-Netze, der einen robusten Schutz für Niederspannungsstromverteilungssysteme bietet.

Überblick

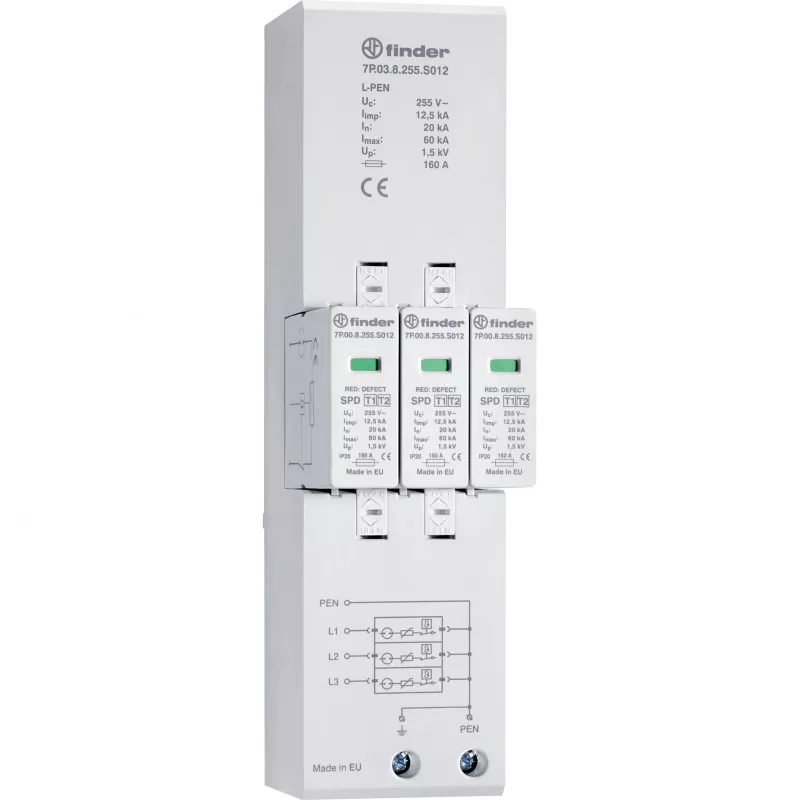

Der Finder 7P.03.8.255.S012 ist ein auf DIN-Schiene montierter Überspannungsschutz, der elektrische Installationen vor transienten Überspannungen durch Blitzeinschläge und Schaltvorgänge schützt. Er kombiniert Typ 1- und Typ 2-Schutz in einem einzigen Gerät und eignet sich daher für Hauptverteilungen, in denen sowohl hochenergetische Stoßströme als auch niederenergetische Überspannungen abgeleitet werden müssen.

Was zeichnet ihn aus

• Bewältigt Stoßströme bis zu 7 kA pro Pol (10/350 µs) und insgesamt 21 kA, wodurch anspruchsvolle Typ 1-Anforderungen erfüllt werden.
• Nennableitstoßstrom von 20 kA pro Pol (8/20 µs) für eine effektive Überspannungsunterdrückung.
• Schutzpegel unter 1,5 kV stellt sicher, dass empfindliche nachgeschaltete Geräte keinen schädlichen Restspannungen ausgesetzt werden.
• Folgestromlöschvermögen von 50 kA rms ermöglicht einen sicheren Betrieb in Installationen mit hohen Kurzschlussströmen.
• Visuelle Statusanzeige (grün/rot) ermöglicht eine sofortige Überwachung des Zustands.

Technische Details

• Netzwerkkonfiguration: 3-phasig TN-C
• Nennspannung (Un): 230/400 V AC
• Maximale Dauerspannung (Uc): 255 V AC
• Schutzmodus: L-PEN
• Ansprechzeit: < 100 ns
• Betriebstemperaturbereich: -40 bis +80 °C
• Montage: DIN-Schiene (EN 60715), 4 Module breit (70 mm)
• Schutzart: IP20
• Anschluss: Schraubklemmen, max. Leiter 35 mm² starr / 25 mm² flexibel
• Kurzschlussfestigkeit: 50 kA

Unser Urteil

Ein Hochleistungs-Überspannungsableiter, der für dreiphasige TN-C-Systeme entwickelt wurde und zuverlässigen Schutz mit klarer Statusanzeige und robusten elektrischen Spezifikationen bietet.
