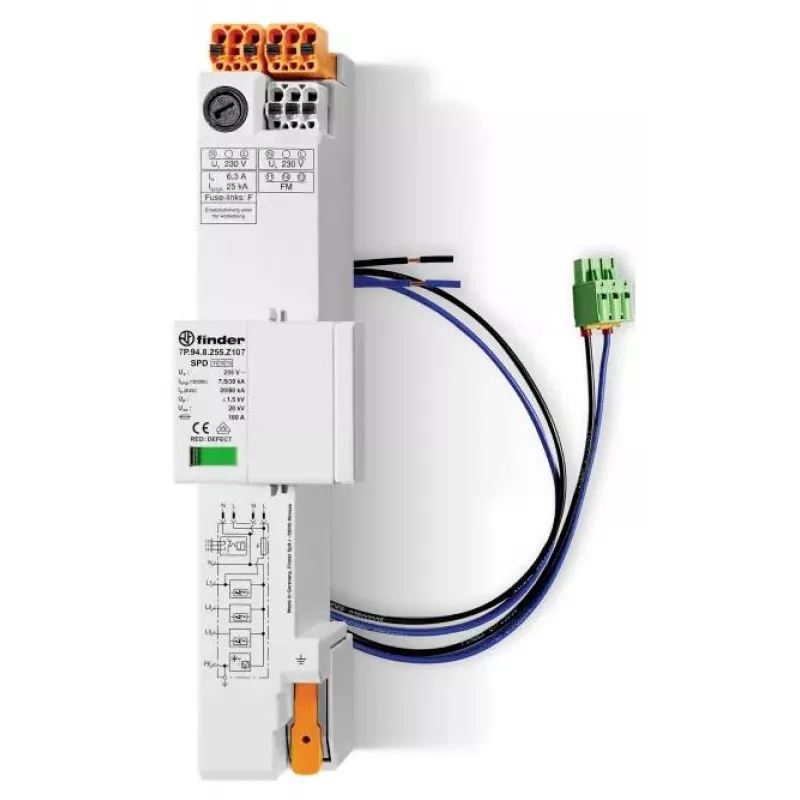

Finder Typ 1+2+3 Kombinierter Überspannungsableiter 7P.94.8.255.Z007C08 (7P948255Z007C08)

Für Installationen, bei denen ein einziges Schutzgerät alles von direkten Blitzeinschlägen bis hin zu feinen Überspannungstransienten bewältigen muss, vereint der Finder 7P.94.8.255.Z007C08 den Typ-1-, Typ-2- und Typ-3-Überspannungsschutz in einem kompakten DIN-Schienen-Gerät. Im Gegensatz zu separaten Ableitern, die zusätzliche Verkabelung, Koordinationsaufwand und Platz im Schaltschrank erfordern, integriert dieser 3-polige + N-Ableiter eine Hochenergie-Funkenstreckentechnologie mit Metalloxid-Varistoren, um eine vollständige Schutzkette am Gebäudeeingang oder in der Unterverteilung zu gewährleisten.

Highlights

• Kombinierter Typ-1+2+3-Überspannungsschutz (SPD) gemäß EN 61643-11
• Impulsstrom (10/350 µs) von 7 kA pro Pol – geeignet für direkte Blitzeinwirkung
• Nennableitstoßstrom (8/20 µs) von 20 kA, maximaler Ableitstoßstrom 40 kA
• Niedriger Schutzpegel < 1,5 kV für empfindliche nachgeschaltete Geräte
• Fernmeldekontakt (NO/NC) zur einfachen Überwachung und Integration in Gebäudemanagementsysteme
• Kompakte 4-TE-Breite für DIN-Schienenmontage (EN 60715)

Im täglichen Einsatz

Am Ursprung einer Niederspannungsinstallation installiert, überwacht der 7P.94.8.255.Z007C08 kontinuierlich das Netz auf transiente Überspannungen. Seine Funkenstrecke leitet Blitzströme sicher zur Erde ab, während der Varistor-Abschnitt Restspannungen auf ein Niveau begrenzt, das moderne Elektronik verkraftet. Der Fernmeldekontakt wechselt seinen Zustand, wenn ein Schutzmodul das Lebensende erreicht, sodass Wartungsteams reagieren können, bevor der Schutz verloren geht. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C und IP20-Schutz ist es für raue Elektroräume und Gehäuse gebaut.

Technische Daten

• Nennspannung (Un): 230/400 V AC
• Maximale Dauerbetriebsspannung (Uc): 255 V AC
• Impulsstrom (Iimp) pro Pol (10/350 µs): 7 kA
• Nennableitstoßstrom (In) (8/20 µs): 20 kA
• Maximaler Ableitstoßstrom (Imax) (8/20 µs): 40 kA
• Schutzpegel (Up): < 1,5 kV
• Polzahl: 3-polig + N
• Technologie: Metalloxid-Varistor (MOV) mit Funkenstrecke
• Kurzschlussfestigkeit (Isccr): 50 kA
• Ansprechzeit (tA): < 25 ns
• Fernmeldung: Ja (NO/NC-Kontakt)
• Montage: DIN-Schiene (EN 60715)
• Schutzart: IP20
• Betriebstemperaturbereich: -40 bis +80 °C
• Normen: EN 61643-11

Abschließende Anmerkung

Der Finder 7P.94.8.255.Z007C08 ist ein professioneller Überspannungsableiter, der die Einhaltung von Blitzschutznormen vereinfacht und gleichzeitig die Verfügbarkeit kritischer elektrischer Infrastruktur maximiert.
