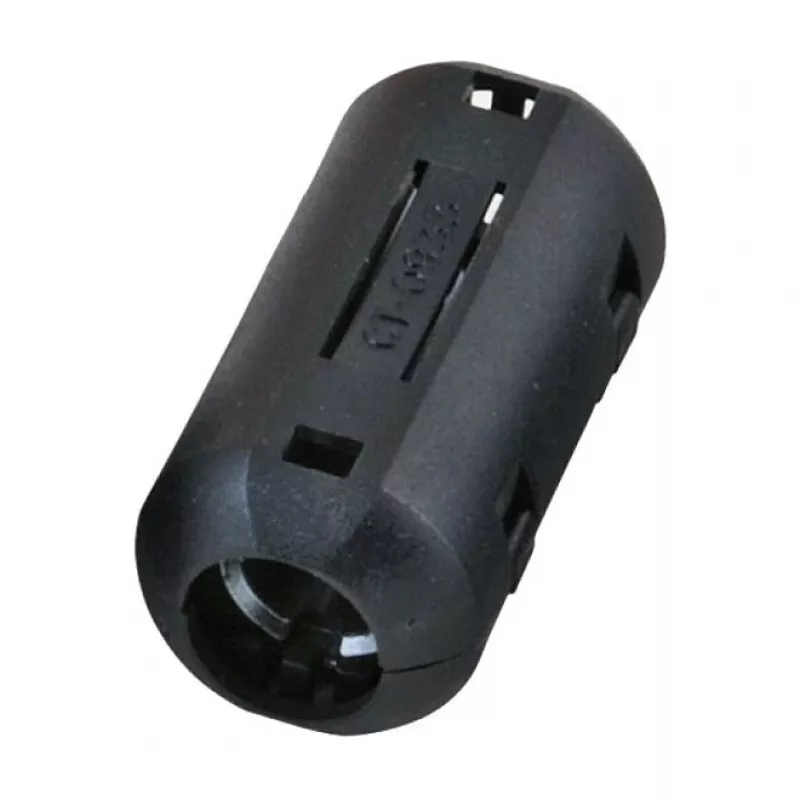

EFB-Elektronik Ferrit-Ringkern 9,5 mm schwarz rund

Der EFB-Elektronik Ferrit-Ringkern 9,5 mm ist ein hochwertiger toroidaler Ferritkern zur effektiven EMI-/RFI-Unterdrückung in elektronischen Schaltungen. Hergestellt von EFB Elektronik, ist dieses Bauteil ideal für Kabeldurchführungsanwendungen und bietet zuverlässige Leistung über einen weiten Frequenzbereich.

Vorteile

Dieser Ferrit-Ringkern bietet hervorragende Impedanzeigenschaften mit 100 Ohm bei 25 MHz und 150 Ohm bei 100 MHz, was eine effiziente Rauschunterdrückung gewährleistet. Seine kompakte Größe (Außendurchmesser 9,5 mm) und die schwarze Farbe machen ihn für verschiedene Kabelbaugruppen und elektronische Geräte geeignet. RoHS-konform und aus 4C65-Ferritmaterial gefertigt, garantiert er Langlebigkeit und Umweltsicherheit.

Geeignet für

• EMI-/RFI-Unterdrückung in Strom- und Signalkabeln
• Elektronisches Schaltungsdesign und Prototyping
• Audio-, Video- und Datenkommunikationsgeräte
• Industrie- und Unterhaltungselektronik

Wichtige Spezifikationen

• Produkttyp: Ferrit-Ringkern
• Kernmaterial: Ferrit (Sorte 4C65)
• Kerngeometrie: Toroidal
• Außendurchmesser: 9,5 mm
• Innendurchmesser: 5,0 mm
• Höhe: 3,0 mm
• Farbe: Schwarz
• Form: Rund
• Impedanz @ 25 MHz: 100 Ohm
• Impedanz @ 100 MHz: 150 Ohm
• Primärfunktion: EMI-/RFI-Unterdrückung
• RoHS-konform: Ja
• Montageart: Kabeldurchführung
• Hersteller: EFB Elektronik

Empfehlungen

Für eine optimale Rauschunterdrückung platzieren Sie den Ferritkern so nah wie möglich an der Rauschquelle. Mehrere Windungen des Kabels durch den Kern können die Impedanz erhöhen. Geeignet für Kabel mit einem Durchmesser von bis zu 5 mm.
