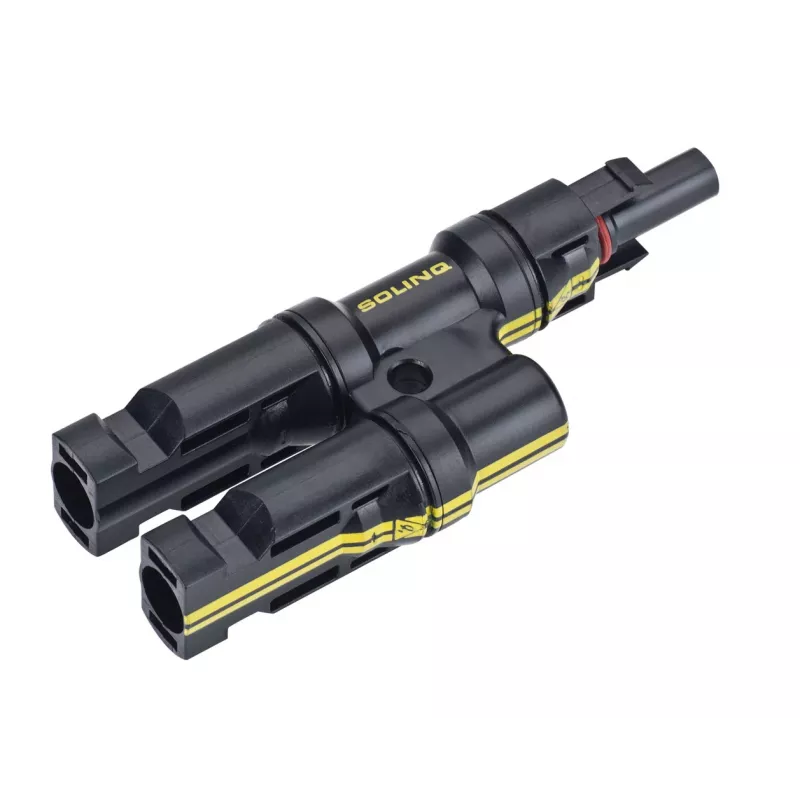

Cimco PV-MC4 Y-Verteilerstecker MMF 18 005 (180005)

In Photovoltaikanlagen erfordert das Zusammenführen von zwei Panel-Strings zu einer einzigen Einspeiseleitung oft mehrere Steckverbinder und zusätzliche Kabelwege. Der Cimco PV-MC4 Y-Verteilerstecker MMF 18 005 löst dies durch einen kompakten, wetterfesten Abzweigpunkt, der zwei MC4-Stecker-Eingänge zu einem MC4-Buchsen-Ausgang zusammenführt, wodurch der Verdrahtungsaufwand und potenzielle Fehlerquellen reduziert werden.

Für wen ist es geeignet

Solarinstallateure und PV-Systemintegratoren, die einen zuverlässigen, TÜV-zertifizierten Y-Verteiler für Parallel-String-Verbindungen in privaten oder gewerblichen Anlagen benötigen.

Hauptmerkmale

• MC4-kompatibler Y-Verteiler: 2 Stecker-Eingänge zu 1 Buchsen-Ausgang
• Nennspannung 1000 V DC und 30 A Dauerstrom
• IP67-Schutz gegen Staub und Wassereintritt
• Weiter Betriebstemperaturbereich: -40°C bis +90°C
• Flammhemmende PPO-Isolierung (UL94-V0)
• UV-beständig für lange Lebensdauer im Freien
• Geeignet für Kabel mit 2,5, 4 oder 6 mm² (AWG 14, 12, 10)
• Niedriger Kontaktwiderstand: < 0,5 mΩ

Technische Daten

• Steckverbindertyp: MC4
• Konfiguration: Y-Verteiler (2 Stecker zu 1 Buchse)
• Nennspannung: 1000 V DC
• Nennstrom: 30 A
• Schutzart: IP67
• Temperaturbereich: -40°C bis +90°C
• Kontaktmaterial: verzinntes Kupfer
• Isolationsmaterial: PPO (Polyphenylenoxid)
• Brennbarkeitsklasse: UL94-V0
• Geeigneter Kabelquerschnitt: 2,5 / 4 / 6 mm² (AWG 14, 12, 10)
• Kontaktwiderstand: < 0,5 mΩ
• Schutzklasse: Klasse II
• Zertifizierungen: TÜV, CE
• Anschlussmethode: Snap-in / Crimp
• UV-Beständigkeit: Ja

Tipps

Nur mit MC4-kompatiblen Steckern und Crimpkontakten verwenden. Stellen Sie sicher, dass die Kabel gemäß den Herstelleranweisungen ordnungsgemäß abisoliert und vercrimpt werden, um die IP67-Dichtheit und den niedrigen Kontaktwiderstand zu gewährleisten.
