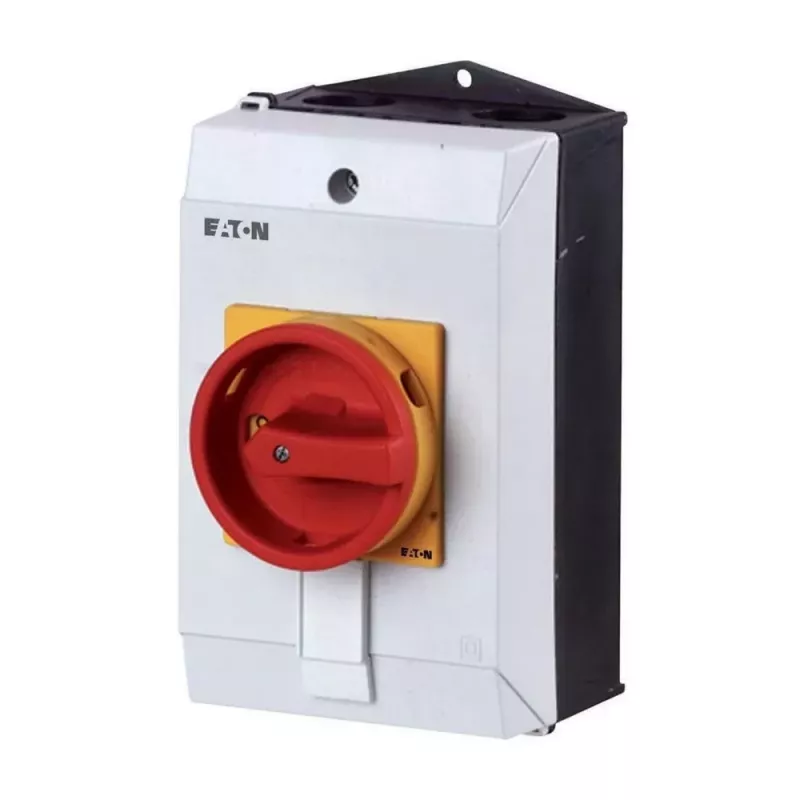

Eaton T0-3-15683/I1/SVB 3-poliger Nockenschalter, 20 A, roter Griff, gelbe Frontplatte 207157

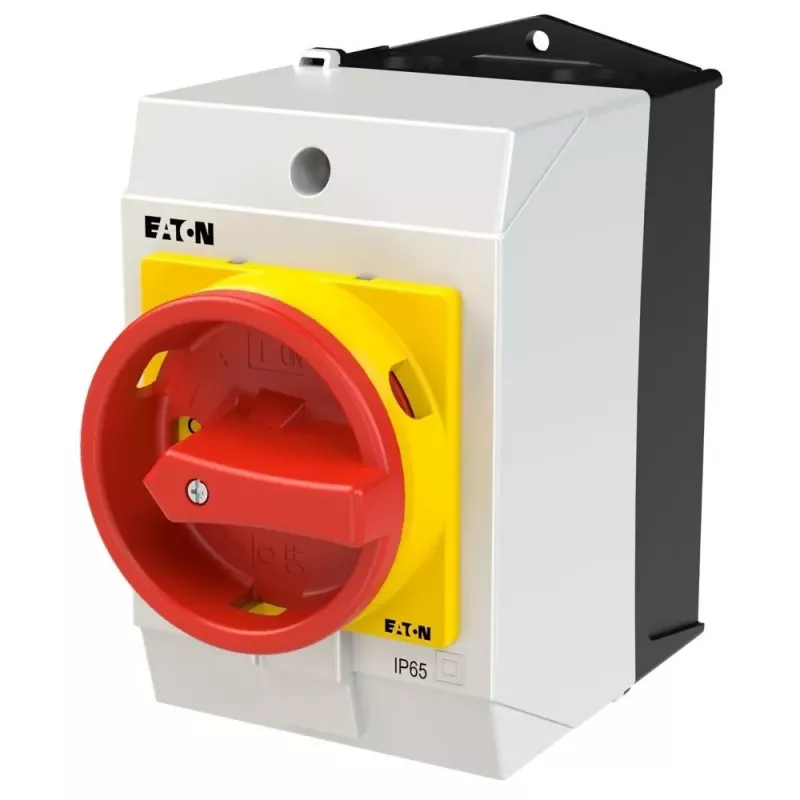

Industrie- und Schaltschrankanwendungen erfordern oft einen robusten, gut sichtbaren Hauptschalter, der die Stromversorgung unter Last zuverlässig trennen kann. Der Eaton T0-3-15683/I1/SVB ist ein 3-poliger Nockenschalter, der genau dafür entwickelt wurde: ein kompakter, Aufputz-ON-OFF-Schalter mit rotem Griff und gelber Frontplatte für hohe Sichtbarkeit und sichere Bedienung.

Für wen ist er geeignet

Dieser Schalter ist für Maschinenbauer, Schaltschrankbauer und Wartungstechniker gedacht, die einen zuverlässigen Hauptschalter für Motoren, Steuerkreise oder Verteilerschränke benötigen. Der IP65-Frontschutz macht ihn für staubige oder feuchte Umgebungen geeignet, während die Schraubklemmen eine sichere Verdrahtung gewährleisten.

Hauptmerkmale

• 3-polige Schaltung für Drehstromkreise
• ON-OFF (I-0) Schaltfunktion mit 90° Schaltwinkel
• Bemessungsbetriebsstrom 20 A bei 400 V AC-21A
• Bemessungsbetriebsspannung bis 690 V AC
• Roter Griff und gelbe Frontplatte für klare Statusanzeige
• Aufputzmontage mit geschlossenem Design
• Schraubklemmen für zuverlässige Verbindungen

Spezifikationen

• Schaltertyp: Hauptschalter / Nockenschalter
• Polzahl: 3
• Schaltfunktion: ON-OFF (I-0)
• Bemessungsbetriebsstrom (Ie): 20 A (400 V, AC-21A)
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsleistung (AC-23A, 400 V): 5,5 kW
• Bemessungsleistung (AC-3, 400 V): 4 kW
• Schutzart (Front): IP65
• Schutzart (Klemmen): IP20
• Montageart: Aufputzmontage (geschlossen)
• Griffarbe: Rot
• Frontplattenfarbe: Gelb
• Anzahl der Schaltstellungen: 2
• Schaltwinkel: 90°
• Klemmenart: Schraubklemmen
• Bemessungskurzschlussstrom (Icw): 320 A (1 s)

Tipps

Stellen Sie bei der Installation sicher, dass der Schalter an einer zugänglichen Stelle montiert ist und die Griffposition den EIN/AUS-Zustand eindeutig anzeigt. Überprüfen Sie bei Drehstrommotoranwendungen, ob die Bemessungsleistung den Anforderungen Ihres Motors entspricht. Die IP65-Frontschutzart ermöglicht den Einsatz in Umgebungen mit Staub oder Wasserstrahlen, die Klemmen sollten jedoch vor Feuchtigkeit geschützt werden.
