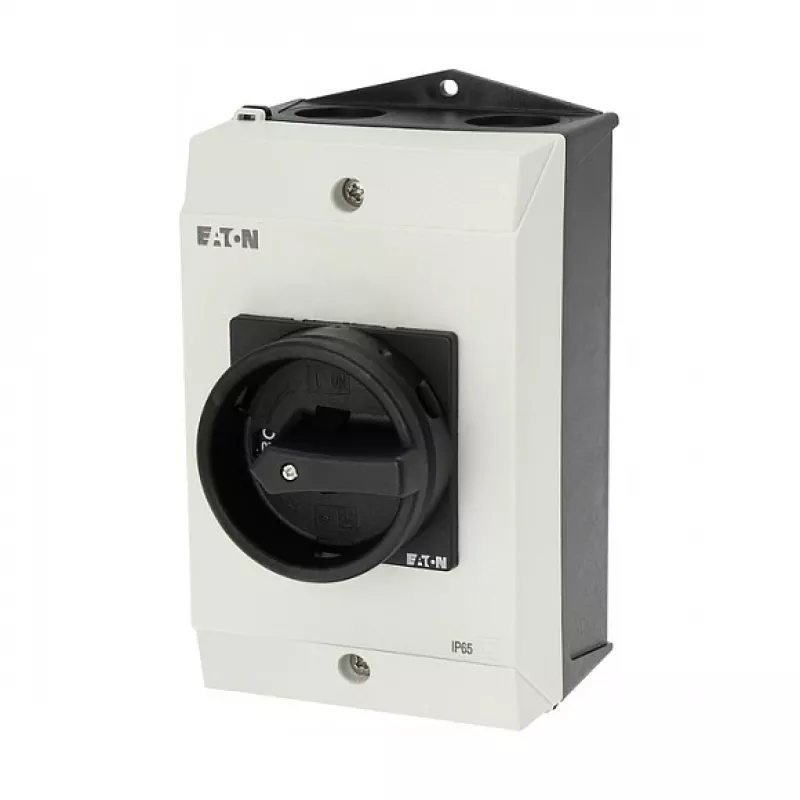

Eaton P1-32/I2/SVB-SW/HI11 32A 3-poliger Hauptschalter mit Not-Aus, IP65 gekapselt

Industrielle und gewerbliche Installationen erfordern oft eine robuste, deutlich sichtbare Möglichkeit, die Stromversorgung zu trennen und im Notfall sofort abzuschalten. Der Hauptschalter Eaton P1-32/I2/SVB-SW/HI11 erfüllt diese Anforderung mit einem 32-A-3-poligen Trennschalter in einem IP65-isolierten Gehäuse, komplett mit rot/gelbem Not-Aus-Griff und Hilfskontakten zur Statusmeldung.

Für wen ist er geeignet

Schaltschrankbauer, Maschinenhersteller (OEMs) und Wartungsteams, die einen zuverlässigen Lasttrennschalter für die Aufputzmontage in rauen Umgebungen benötigen. Er eignet sich für Anwendungen, bei denen Bediener die Stromversorgung schnell und sicher abschalten müssen, wie z. B. Förderbänder, Pumpen, HLK-Geräte und Verpackungsmaschinen.

Hauptmerkmale

• Bemessungsbetriebsstrom von 32 A bei bis zu 690 V AC, geeignet für Drehstromkreise.
• 3-polige Schaltung mit positiver Trennstellungsanzeige und 90°-Schaltwinkel.
• Roter Not-Aus-Griff auf gelber Frontplatte für hohe Sichtbarkeit und schnelles Handeln.
• IP65-Gehäuse schützt vor Staub und Wasserstrahlen, ideal für Fabrikhallen und überdachte Außenbereiche.
• Integrierte Hilfskontakte (1 Schließer + 1 Öffner) ermöglichen Fernüberwachung oder Verriegelung.
• Isoliertes Kunststoffgehäuse macht eine zusätzliche Erdung überflüssig und erhöht die Bediensicherheit.
• Entspricht den Normen IEC/EN 60947 und VDE 0660 für Schaltgeräte.

Technische Daten

• Schaltertyp: Hauptschalter / Lasttrennschalter mit Not-Aus-Funktion.
• Bemessungsbetriebsstrom (Ie): 32 A.
• Polzahl: 3.
• Montage: Aufputzmontage (gekapselt).
• Schutzart: IP65.
• Bemessungsisolationsspannung (Ui): 690 V.
• Bemessungsbetriebsspannung (Ue): 690 V.
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV.
• Hilfskontakte: 1 Schließer + 1 Öffner.
• Griff Farbe: Rot; Frontplattenfarbe: Gelb.
• Schaltwinkel: 90°.
• Gehäusematerial: Isolierter Kunststoff.
• Bemessungskurzschluss-Einschaltvermögen (Icm): 1,5 kA bei 690 V.
• Bemessungskurzschlussstrom (Iq): 1 kA bei 690 V.
• Anschlussart: Schraubklemmen.
• Normen: IEC/EN 60947, VDE 0660.

Tipps

Montieren Sie den Schalter in einer Höhe zwischen 0,6 m und 1,7 m, um einen einfachen Zugang zum Not-Aus-Griff zu gewährleisten. Stellen Sie sicher, dass die Hilfskontakte an den Steuerstromkreis angeschlossen sind, damit das System ein Not-Aus-Ereignis erkennen kann. Verwenden Sie bei Außenmontage Kabelverschraubungen, die die IP65-Schutzart erhalten.
