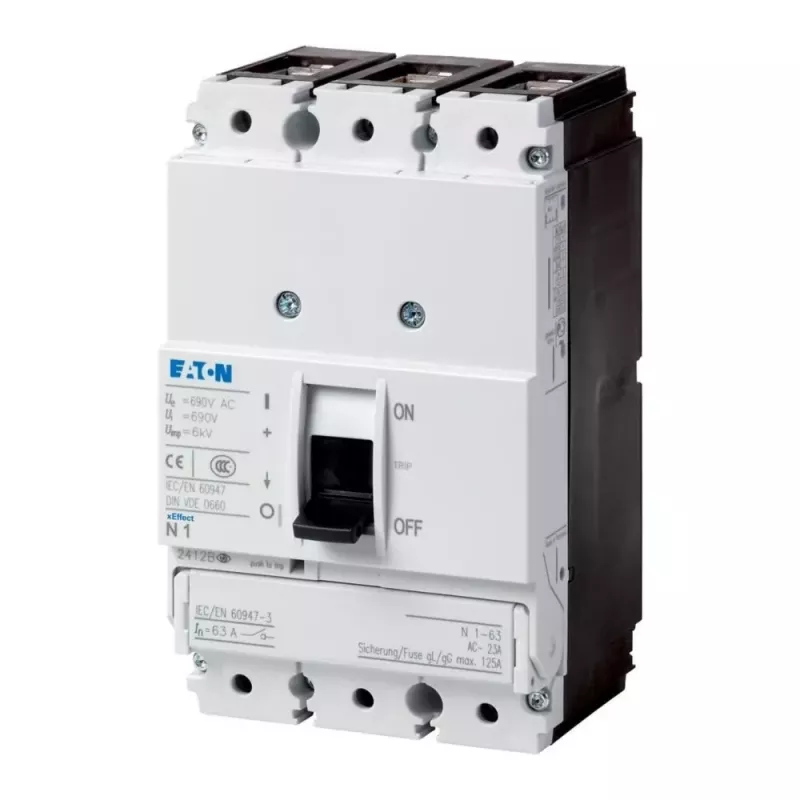

Eaton PN1-63 3-poliger Lasttrennschalter, 63 A, 690 V AC, Frontmontage, Schraubklemmen 259140

Der Eaton PN1-63 Lasttrennschalter bewältigt Nennströme bis 63 A bei 690 V AC und eignet sich damit für Hauptschalteranwendungen in industriellen Schaltschränken und Verteilern. Sein 3-poliges Design und das Kurzschlussausschaltvermögen (Ics) von 10 kA gewährleisten eine zuverlässige Trennung unter Last.

Überblick

Der PN1-63 ist ein frontmontierbarer Lasttrennschalter mit Schraubklemmen, konform mit IEC/EN 60947-3. Er bietet sicheres Trennen und Schalten von elektrischen Stromkreisen, mit einem Nenn-Dauerstrom (Iu) von 63 A und einem Nenn-Kurzschlusseinschaltvermögen (Icm) von 10 kA. Das Gerät ist für Umgebungen mit Verschmutzungsgrad 3 ausgelegt und bietet IP20-Schutz an den Klemmen.

Das zeichnet ihn aus

• Hohe Nennbetriebsspannung von 690 V AC für vielseitigen Einsatz in Niederspannungssystemen.
• Robuste Kurzschlussfestigkeit: 10 kA für 1 Sekunde (Icw) und 10 kA Ausschaltvermögen (Ics).
• Kompakte 3-Modul-Breite passt in Standard-DIN-Schienen-Gehäuse.
• Frontmontage ermöglicht einfache Installation und Zugang zu den Klemmen.
• Schraubklemmen gewährleisten sichere und dauerhafte Verbindungen.

Technische Details

• Nennstrom (In): 63 A
• Polzahl: 3
• Nennbetriebsspannung (Ue): 690 V AC
• Nenn-Stoßspannungsfestigkeit (Uimp): 6 kV
• Nenn-Kurzschlusseinschaltvermögen (Icm): 10 kA
• Nenn-Kurzschlussausschaltvermögen (Ics): 10 kA
• Nenn-Kurzschlussstrom (Icw): 10 kA (1 s)
• Nennleistung bei AC-23A, 400 V: 30 kW
• Nennleistung bei AC-3, 400 V: 22 kW
• Montageart: Frontmontage (Einbaugerät)
• Anschlussart: Schraubklemmen
• Schutzart (Klemmen): IP20
• Schaltfunktion: Lasttrennschalter, Hauptschalter
• Normen: IEC/EN 60947-3
• Verschmutzungsgrad: 3
• Hilfskontakte: Keine (0 NO / 0 NC)
• Modulanzahl: 3

Unser Urteil

Der Eaton PN1-63 ist eine zuverlässige Wahl für die industrielle Lasttrennung, mit hohem Ausschaltvermögen und unkomplizierter Frontmontage. Seine Konformität mit internationalen Normen gewährleistet Sicherheit und Leistung in anspruchsvollen Umgebungen.
