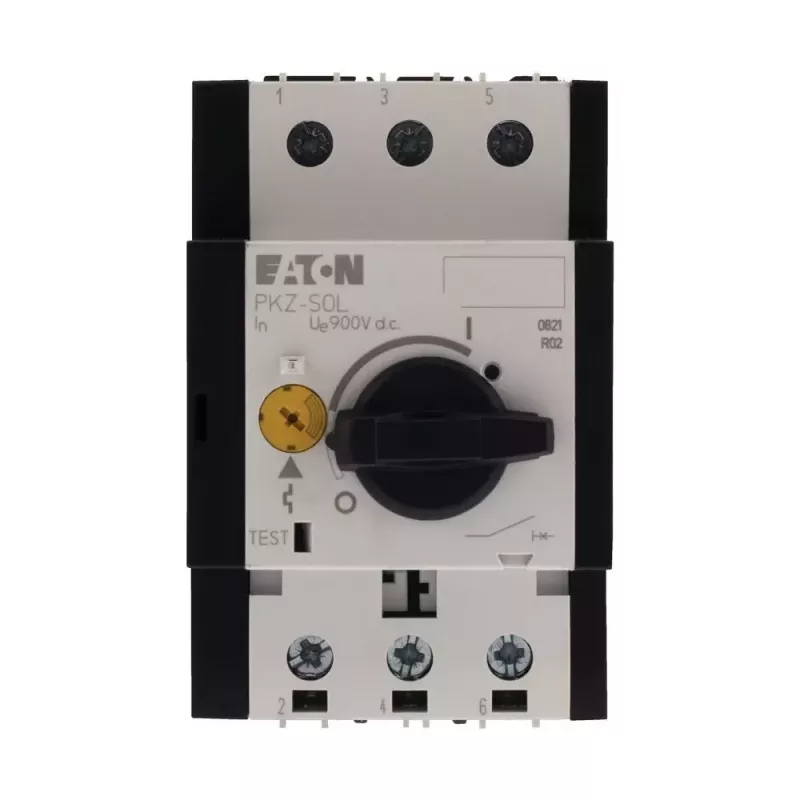

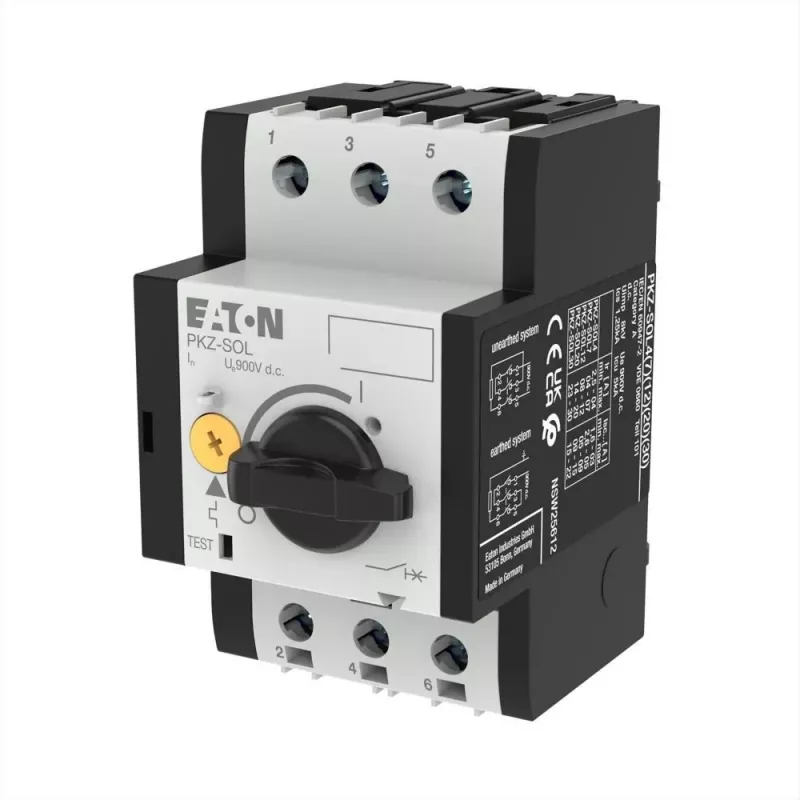

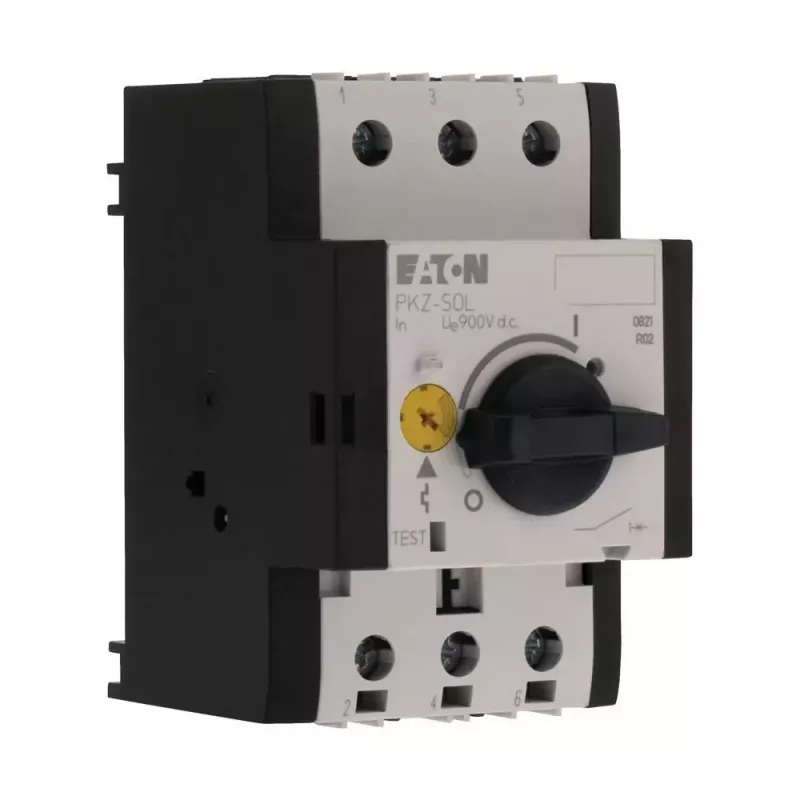

Eaton PKZ-SOL30 2-poliger DC-String-Leitungsschutzschalter 30A 1000V für Photovoltaikanlagen 120939

Der Eaton PKZ-SOL30 ist ein 2-poliger DC-String-Leitungsschutzschalter für Photovoltaikanlagen, der zuverlässigen Überlast- und Kurzschlussschutz für PV-Strings bis 1000 V DC bietet. Mit einem Bemessungsstrom von 30 A gewährleistet er einen sicheren Betrieb und eine sichere Trennung in Solaranlagen.

Vorteile

Die thermisch-magnetische Auslösecharakteristik sorgt für präzisen Schutz gegen Überlast und Kurzschluss. Das hohe Kurzschlussausschaltvermögen von 10 kA bei 1000 V DC erhöht die Anlagensicherheit. Die DIN-Schienen-Montage ermöglicht eine schnelle und sichere Installation in Verteilern.

Geeignet für

• Photovoltaik-String-Schutz in privaten und gewerblichen Solaranlagen
• DC-Stromkreise, die eine zuverlässige Trennung und Schutz erfordern
• Installationen mit DIN-Schienen-Montage nach EN 60715

Technische Hauptdaten

• Polzahl: 2
• Bemessungsstrom: 30 A
• Bemessungsbetriebsspannung: 1000 V DC
• Bemessungsisolationsspannung: 1000 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Kurzschlussausschaltvermögen: 10 kA bei 1000 V DC
• Auslösecharakteristik: thermisch-magnetisch
• Montageart: DIN-Schiene (EN 60715)
• Anschlussart: Schraubklemmen
• Klemmenkapazität: 1 x (1-50 mm²) oder 2 x (1-16 mm²)
• Schutzart: IP20 (Klemmen), IP00 (Gehäuse)
• Umgebungstemperatur im Betrieb: -25 bis +55 °C
• Lagertemperatur: -40 bis +80 °C
• Normen: IEC/EN 60947-2, IEC/EN 60947-4-1
• Schalthäufigkeit: max. 40 Schaltungen/Stunde

Empfehlungen

Für optimale Leistung stellen Sie sicher, dass der Leitungsschutzschalter in einer geschützten Umgebung installiert und die Anschlüsse ordnungsgemäß angezogen werden. Optional können Hilfskontakte zur Statusanzeige hinzugefügt werden.
