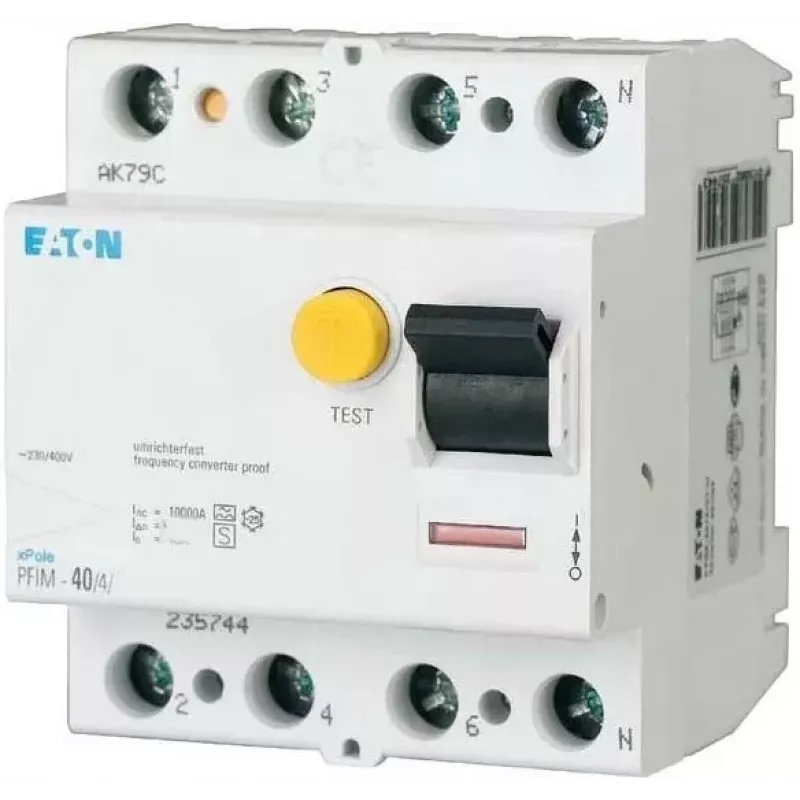

EATON PFIM-40/4/003-G/F Fehlerstromschutzschalter 40A 4-polig 30mA Typ F/G 187456

Fehlerstromschutzschalter (FI-Schutzschalter) mit Stoßstromfestigkeit, kurzzeitverzögerter Auslösung für Frequenzumrichter-Anwendungen. Der PFIM-40/4/003-G/F schützt vor Fehlerströmen von 30 mA in 4-poligen Netzen bis 40 A und eignet sich somit für die industrielle und gewerbliche Energieverteilung, in der Frequenzumrichter oder andere Geräte mit hohen Einschaltströmen eingesetzt werden.

Vorteile

Die Charakteristik Typ F/G gewährleistet einen zuverlässigen Betrieb auch bei Mischfrequenzen und glatten DC-Fehlerströmen bis 10 mA. Die Stoßstromfestigkeit bis 3 kA verhindert Fehlauslösungen. Die Kurzzeitverzögerung bietet Selektivität mit nachgeschalteten Geräten.

Geeignet für

• Drehstromkreise mit Frequenzumrichtern
• Industrielle Schaltschränke und Maschinenstromversorgungen
• Verteilungen, die einen selektiven Fehlerstromschutz erfordern

Technische Daten

• Bemessungsstrom: 40 A
• Polzahl: 4
• Bemessungsfehlerstrom: 30 mA
• Fehlerstromtyp: F/G
• Bemessungsspannung: 230/400 V AC
• Montage: DIN-Schiene
• Modulbreite: 4 TE (70 mm)
• Bedingter Bemessungskurzschlussstrom: 10 kA
• Stoßstromfestigkeit: 3 kA
• Anschlussvermögen: 1,5 - 35 mm²
• Betriebstemperatur: -25 bis +40 °C

Empfehlungen

Für den Einsatz in industriellen Umgebungen mit Frequenzumrichtern ist eine ordnungsgemäße Koordination mit dem vorgeschalteten Überstromschutz sicherzustellen. Überprüfen Sie die Anzugsdrehmomente der Klemmen während der Installation.
