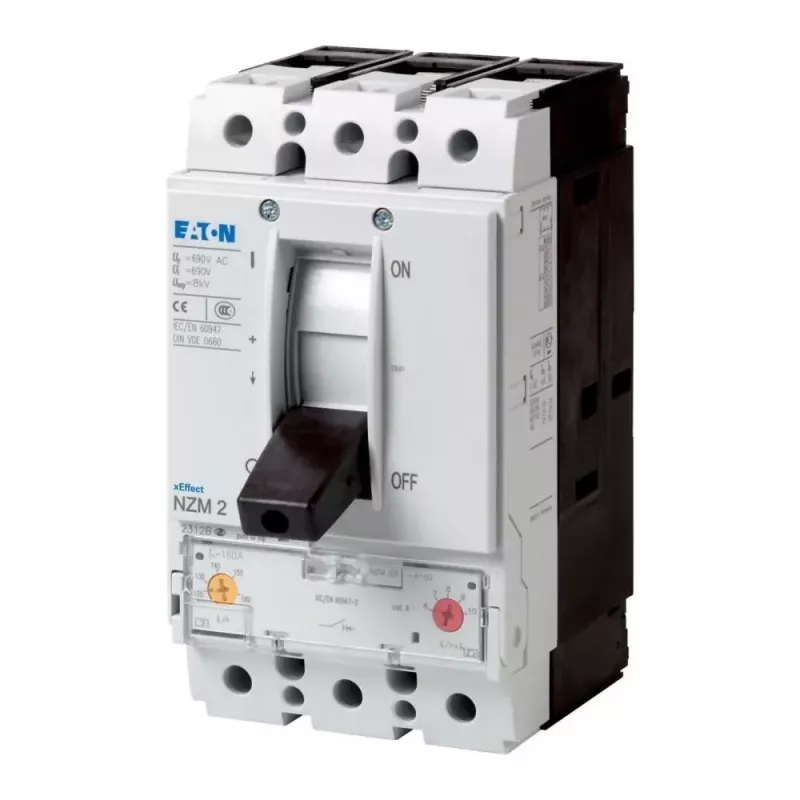

Eaton NZMH2-A40-BT-NA 3-poliger 40A thermomagnetischer Leistungsschalter 107800

Der Schutz dreiphasiger Stromkreise vor Überlast- und Kurzschlussschäden erfordert einen Leistungsschalter, der zuverlässige thermomagnetische Auslösung mit hohem Schaltvermögen kombiniert. Der Eaton NZMH2-A40-BT-NA erfüllt diese Anforderung mit einem Bemessungsstrom von 40 A und einem Schaltvermögen von 50 kA bei 400/415 V AC und eignet sich somit für industrielle Verteiler, in denen Fehlerströme erheblich sein können.

Für wen ist er geeignet

Dieser Leistungsschalter ist für Schaltschrankbauer, Instandhaltungsingenieure und Industrielektriker gedacht, die ein fest montiertes Schutzgerät mit Schraubklemmen für Motorabgänge, Verteilungsstromkreise oder als Hauptschalter in Unterverteilungen benötigen. Seine 3-polige Konfiguration eignet sich für Drehstromsysteme bis 690 V AC.

Hauptmerkmale

• Thermomagnetischer Auslöser (BT) bietet sowohl Überlastschutz (einstellbar 32–40 A) als auch Kurzschlussschutz (fest 240–400 A, 6–10 × In).
• Hohes Schaltvermögen: 50 kA bei 400/415 V AC, 65 kA bei 230/240 V AC, gewährleistet Sicherheit unter schweren Fehlerbedingungen.
• Bemessungsbetriebsspannung bis 690 V AC, Isolationsspannung 690 V, Stoßspannungsfestigkeit 6 kV.
• Baugröße NZM2, kompaktes Design für DIN-Schienen- oder Schraubmontage.
• Entspricht IEC/EN 60947-2, geeignet für globale industrielle Anwendungen.

Technische Daten

• Polzahl: 3
• Bemessungsstrom: 40 A
• Einstellbereich Überlastauslöser: 32–40 A
• Einstellung Kurzschlussauslöser: 240–400 A (6–10 × In)
• Bemessungsbetriebsspannung: bis 690 V AC
• Bemessungsisolationsspannung: 690 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Schaltvermögen bei 400/415 V AC: 50 kA
• Schaltvermögen bei 230/240 V AC: 65 kA
• Norm: IEC/EN 60947-2
• Montageart: fest, Schraubmontage
• Anschlussart: Schraubklemmen
• Schaltvermögensklasse: H (hoch)

Tipps

Bei der Auswahl eines Leistungsschalters ist sicherzustellen, dass der Kurzschlussstrom am Installationsort den Icu des Schalters nicht überschreitet. Für Motorstromkreise ist der Einschaltstrom zu berücksichtigen und ggf. der unverzögerte Auslöser anzupassen. stets die örtlichen Verdrahtungsvorschriften beachten und das korrekte Drehmoment an den Schraubklemmen sicherstellen.
