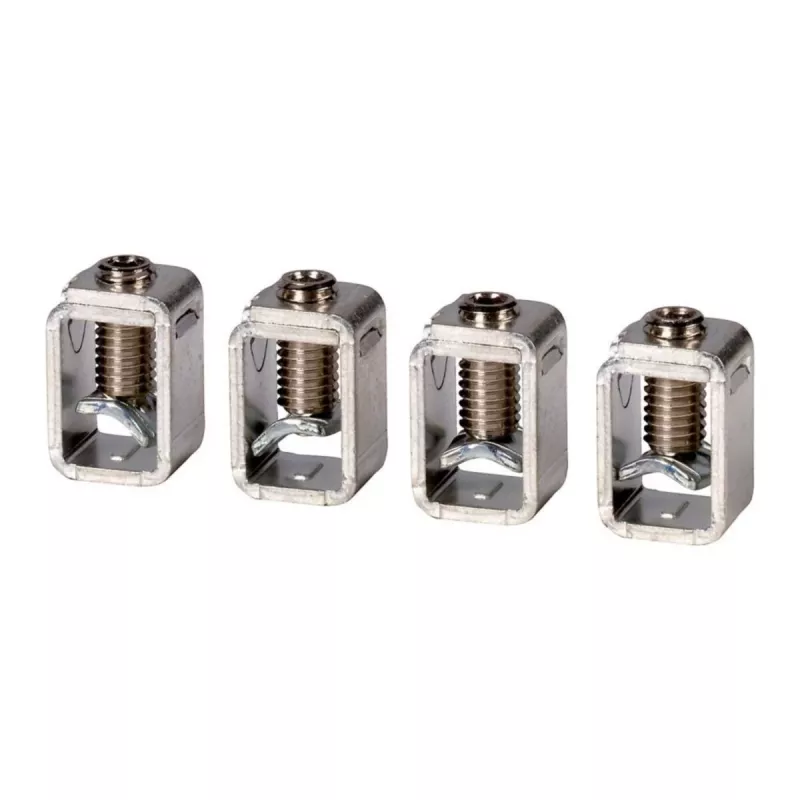

Eaton NZM2-4-250-XKC Rahmenklemme 4-polig 250A 266756

Hochstromverbindungen in der industriellen Energieverteilung erfordern eine Klemme, die erhebliche Lasten ohne Kompromisse bei Sicherheit oder Zuverlässigkeit bewältigen kann. Die Eaton NZM2-4-250-XKC Rahmenklemme bietet eine robuste Schraubklemmverbindung für 4-polige Leistungsschalter der NZM2-Serie mit einer Nennstromstärke bis 250 A. Sie gewährleistet eine sichere und wartungsfreundliche Verbindung für Hauptstromleiter, reduziert den Installationsaufwand und erhöht die Langzeitstabilität.

Für wen ist es geeignet

Diese Klemme ist für Elektroingenieure, Schaltschrankbauer und Wartungstechniker gedacht, die mit Eaton NZM2, N(S)2, PN2 oder P(S)2 Leistungsschaltern in industriellen Schaltanlagen, Motorsteuerzentren und Energieverteilungstafeln arbeiten. Sie eignet sich für Anwendungen, bei denen zuverlässige Hochstromverbindungen entscheidend sind.

Hauptmerkmale

• 4-poliges Design für Drehstrom- plus Neutral- oder Schutzleiteranschlüsse.
• Nennstrom bis 250 A, passend zur NZM2-Schalterkapazität.
• Schraubklemmentechnologie (Box-Clamp) für sicheren Leiterhalt.
• Akzeptiert flexible Leiter von 10 bis 120 mm² und starre Leiter von 10 bis 150 mm².
• Frontmontage für einfachen Zugang und Installation.
• Nennisolations- und Betriebsspannung bis 690 V.
• Nennstoßspannungsfestigkeit 8 kV.
• Schutzart IP20 im installierten Zustand.
• Konform mit IEC/EN 60947 Normen.

Spezifikationen

• Produkttyp: Rahmenklemme / Anschlussklemme
• Polzahl: 4
• Kompatible Serie: Eaton NZM2, N(S)2, PN2, P(S)2
• Max. Nennstrom: 250 A
• Anschlusstechnik: Schraubklemme (Rahmenklemme)
• Leiterquerschnitt flexibel: 10 - 120 mm²
• Leiterquerschnitt starr: 10 - 150 mm²
• Nennstoßspannungsfestigkeit (Uimp): 8 kV
• Nennisolationsspannung (Ui): 690 V
• Nennbetriebsspannung (Ue): 690 V
• Schutzart: IP20 (im installierten Zustand)
• Montageart: Frontmontage
• Anwendung: Hauptstromkreisverbindung
• Normkonformität: IEC/EN 60947
• Material (Kontakte): Kupfer/Messing
• Anzahl der Anschlüsse pro Pol: 1
• Klemmentyp: Box-Klemme

Tipps

Überprüfen Sie die Leiterquerschnitte auf den zulässigen Bereich der Klemme, um eine ordnungsgemäße Klemmung sicherzustellen und Überhitzung zu vermeiden. Verwenden Sie die von Eaton für die Schraubklemmen angegebenen Drehmomenteinstellungen. Für Installationen in rauen Umgebungen sollten zusätzliche Gehäuse in Betracht gezogen werden, um die IP20-Schutzart aufrechtzuerhalten.
