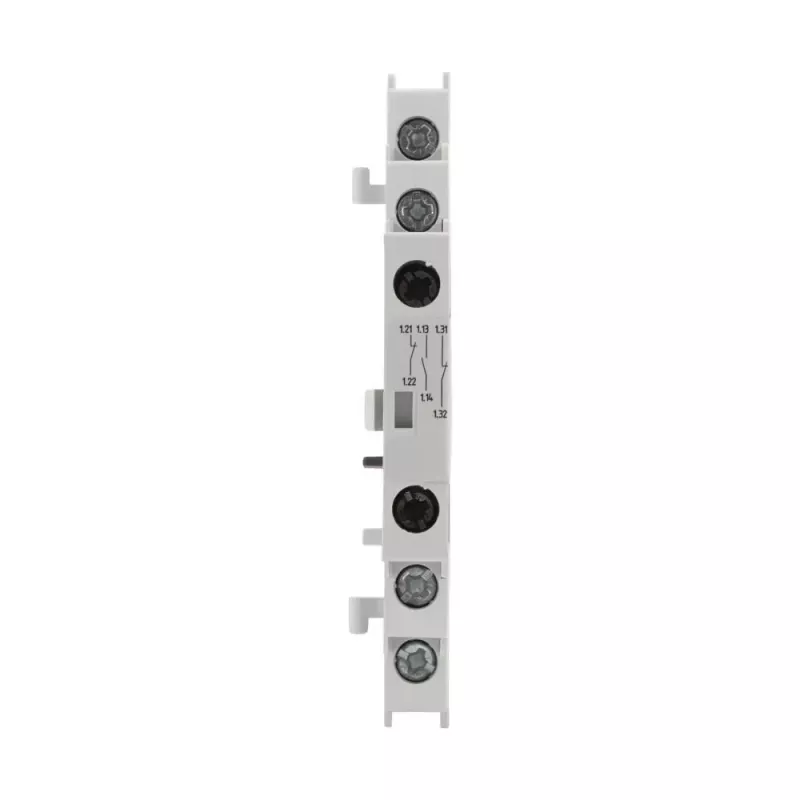

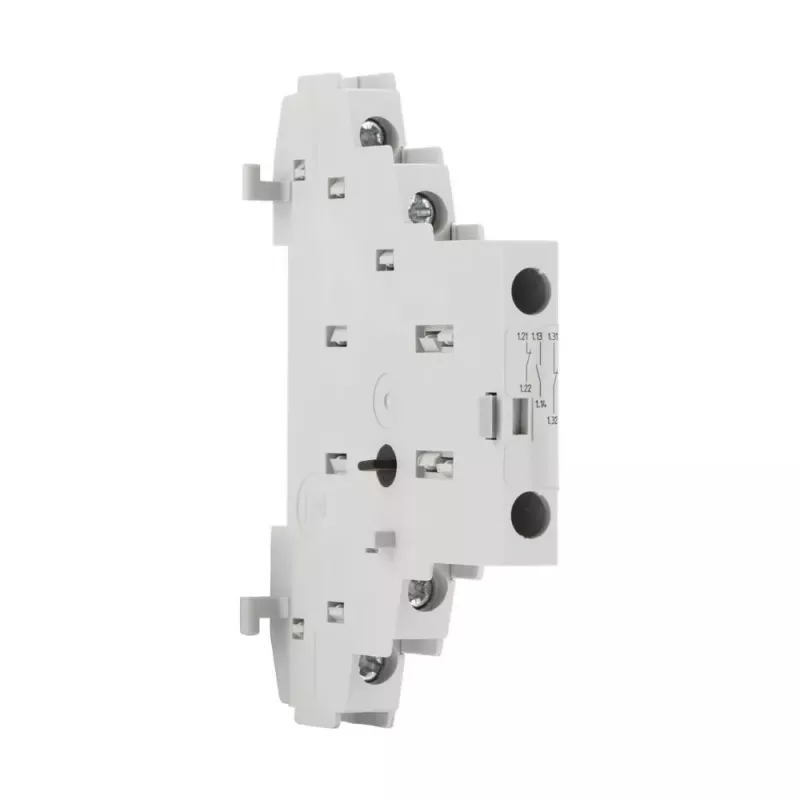

Eaton NHI12-PKZ0 Hilfskontaktblock, 1NO+2NC, Seitenmontage für PKZ0/PKE, Weiß 072895

Mit einer Bemessungsisolationsspannung von 690 V und einer Stoßspannungsfestigkeit von 6 kV bietet der Eaton NHI12-PKZ0 Hilfskontaktblock zuverlässige Signal- und Steuerungsfunktionen in anspruchsvollen Motorschutzschaltungen. Dieses seitlich montierte Modul lässt sich nahtlos in Eaton PKZ0 und PKE Motorschutzschalter integrieren und erweitert deren Funktionen, ohne den Schaltschrankplatz zu beeinträchtigen.

Überblick

Der NHI12-PKZ0 bietet einen Schließer (NO) und zwei Öffner (NC), die eine präzise Statusanzeige, Verriegelung und Steuerungsaufgaben ermöglichen. Seine Schraubklemmen gewährleisten eine sichere, vibrationsfeste Verdrahtung, während die Schutzart IP20 für die Installation in geschlossenen Schaltschränken geeignet ist. Das kompakte Design – mit nur 9 mm Breite, 67,3 mm Höhe und 94,6 mm Tiefe – ermöglicht eine effiziente Nutzung der DIN-Schienenfläche.

Was heraussticht

• Drei Hilfskontakte (1NO+2NC) für vielseitige Signal- und Steuerungslogik.
• Hohe elektrische Nennwerte: 6 A bei 230 V AC-15, 3 A bei 400 V AC-15 und 1 A bei 220 V DC-13.
• Weiter Betriebstemperaturbereich von -25 °C bis 55 °C, geeignet für anspruchsvolle Umgebungen.
• Werkzeuglose Seitenmontage auf PKZ0- und PKE-Schutzschaltern für schnelle Installation und Nachrüstung.
• Konform mit IEC/EN 60947-5-1, was globale Akzeptanz und Zuverlässigkeit gewährleistet.

Technische Details

• Produkttyp: Hilfskontaktblock
• Kontaktbestückung: 1 NO + 2 NC
• Polzahl: 3
• Montage: Seitenmontage auf kompatiblen Schutzschaltern
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsstrom AC-15 bei 230 V: 6 A
• Bemessungsbetriebsstrom AC-15 bei 400 V: 3 A
• Bemessungsbetriebsstrom DC-13 bei 220 V: 1 A
• Schutzart: IP20
• Klemmenart: Schraubklemmen
• Betriebstemperatur: -25 °C bis 55 °C
• Lagertemperatur: -40 °C bis 80 °C
• Farbe: Weiß
• Normen: IEC/EN 60947-5-1

Unser Urteil

Der NHI12-PKZ0 ist eine robuste und platzsparende Hilfskontaktlösung, die Eaton-Motorschutzschalter mit zuverlässigen Signalkontakten erweitert und somit ein unverzichtbares Zubehör für moderne Motorsteuerungszentren darstellt.
