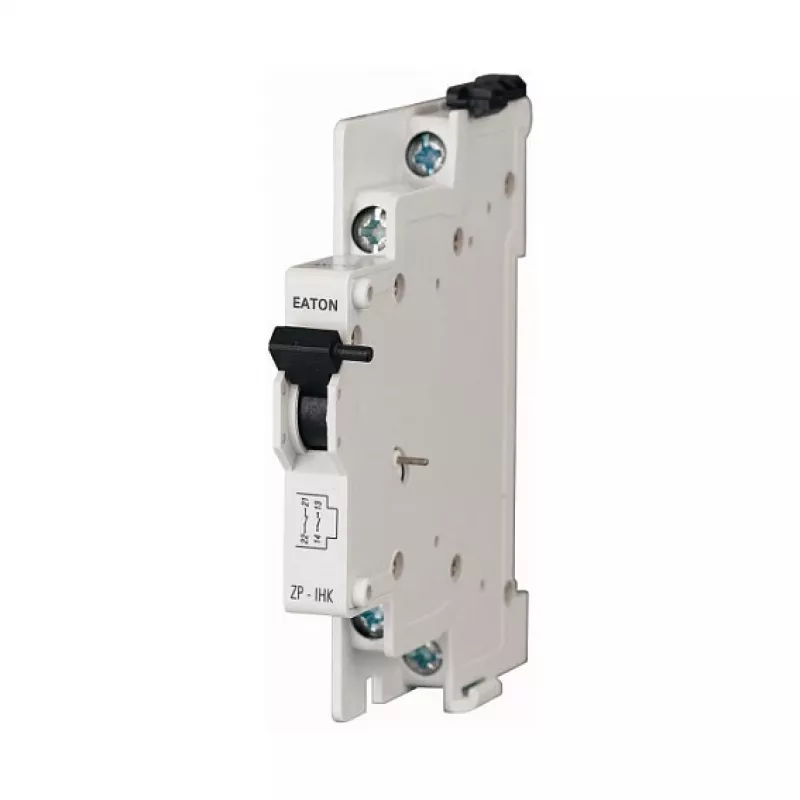

Eaton ZP-IHK Hilfsschalter 1NO+1NC 3A 250VAC 286052

Steuerungen und Automatisierungssysteme benötigen zuverlässige Statusrückmeldungen von Stromverteilungskomponenten. Der Eaton ZP-IHK Hilfsschalter (MPN 286052) ist ein kompaktes Aufschnappzubehör für ZP-Serie Leitungsschutzschalter und PKZM0/PKZM4 Motorschutzschalter. Er liefert einen sauberen 1 NO + 1 NC Kontaktsatz, der anzeigt, ob der Schutzschalter ausgelöst oder geschlossen ist, und ermöglicht so Fernüberwachung oder Verriegelung ohne Öffnen des Hauptstromkreises.

Technische Daten

• Produkttyp: Hilfsschalter
• Serie: ZP-IHK
• Kontaktkonfiguration: 1 Schließer (NO) + 1 Öffner (NC)
• Bemessungsbetriebsstrom (Ie): 3 A
• Bemessungsbetriebsspannung (Ue): 250 V AC
• Montageart: Seitenmontage
• Kompatibilität: Eaton ZP-Serie Leitungsschutzschalter (MCBs), PKZM0, PKZM4 Motorschutzschalter
• Anschlussart: Schraubklemmen
• Klemmkapazität: 0,75 – 2,5 mm² (massiv/feindrähtig)
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +55 °C
• Lagertemperaturbereich: -40 bis +80 °C
• Elektrische Lebensdauer: > 100.000 Schaltspiele
• Normen: IEC/EN 60947-5-1
• Verschmutzungsgrad: 3
• Gehäusematerial: Thermoplast

Warum dieser Schalter

Der ZP-IHK ist für eine einfache Installation ausgelegt: Er wird sicher an der Seite des Schutzschalters befestigt, und seine Schraubklemmen akzeptieren massive und feindrähtige Drähte bis 2,5 mm². Die Kombination aus NO- und NC-Kontakten bietet Flexibilität für Signal-, Steuer- und Verriegelungsschaltungen. Mit einem weiten Betriebstemperaturbereich und langer elektrischer Lebensdauer eignet er sich für anspruchsvolle industrielle Umgebungen.

Ideale Anwendungsfälle

• Fernstatusanzeige für Beleuchtungs- und Stromverteilungstafeln
• Verriegelung von Motorstartern und Steuerkreisen
• Einspeisung von PLC- oder Gebäudemanagement-Eingängen mit Schutzschalterstatus
• Ausfallsichere Überwachung in Sicherheitskreisen

Gut zu wissen

Dieser Hilfsschalter ist für die Seitenmontage an kompatiblen Eaton-Schutzschaltern ausgelegt und bietet lokale oder ferne Anzeige des Hauptschaltzustands. Die Schraubklemmen gewährleisten eine sichere Verdrahtung, und die Schutzart IP20 macht ihn für den Einsatz in Schaltschränken geeignet. Die Konformität mit IEC/EN 60947-5-1 garantiert zuverlässige Leistung in industriellen Anwendungen.
