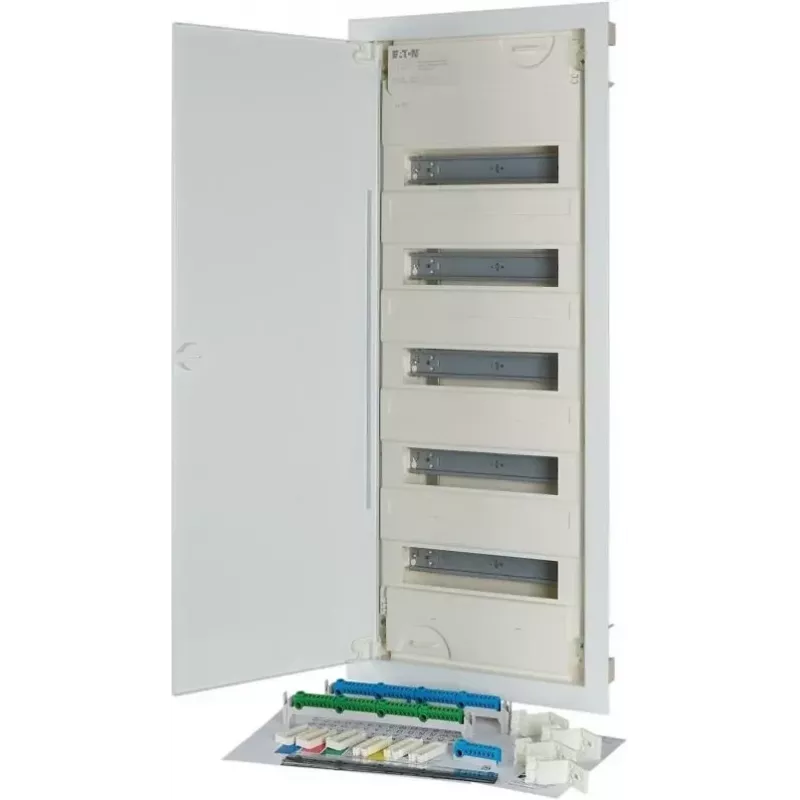

Eaton KLV-60UPP-F Unterputz-Verteilerschrank, 5-reihig, 60 Moduleinheiten, Weiß 302410

Die Verwaltung elektrischer Stromkreise in Wohn- und leichten Gewerbegebäuden erfordert einen Verteiler, der sauber in die Wand eingelassen werden kann und gleichzeitig ausreichend Platz für alle notwendigen Schutzgeräte bietet. Der Eaton KLV-60UPP-F ist ein Unterputz-Kleinverteiler mit fünf Reihen und einer Gesamtkapazität von 60 Moduleinheiten (12 pro Reihe), der reichlich Platz für Leitungsschutzschalter, Fehlerstrom-Schutzschalter und andere modulare Komponenten bietet.

Für wen ist es geeignet

Elektriker und Installateure, die an Neubauten oder Renovierungen arbeiten, bei denen ein sauberer, Unterputz-eingelassener Elektro-Verteiler benötigt wird. Es eignet sich für Projekte, die ein Gleichgewicht zwischen Kapazität und kompakter Einbautiefe erfordern.

Hauptmerkmale

• Unterputz-Design für nahtlose Integration in Wände
• Fünf Reihen mit je 12 Moduleinheiten, insgesamt 60 TE
• Kunststoffgehäuse (Polystyrol) mit Stahlblechtür
• Weiße Oberfläche (RAL 9016) zur Anpassung an typische Innenräume
• Vorgestanzte Kabeleinführungen oben und unten für flexible Verkabelung
• Enthält 2x 21 schraubenlose N-Klemmenblöcke und 2x 21 schraubenlose PE-Klemmenblöcke
• Bemessungsstrom 63 A, Bemessungsspannung 400 V AC

Technische Daten

• Montageart: Unterputz
• Anzahl der Reihen: 5
• Moduleinheiten pro Reihe: 12
• Gesamte Moduleinheiten: 60 TE
• Gehäusematerial: Kunststoff (Polystyrol)
• Türmaterial: Stahlblech
• Schutzart: IP30
• Bemessungsstrom: 63 A
• Bemessungsspannung: 400 V AC
• Farbe: Weiß (RAL 9016)
• Einbautiefe: 96,5 mm
• Schlagfestigkeit: IK05
• Glühdrahtprüfung: 650 °C
• Normen: DIN VDE 0603-1, DIN 43871

Tipps

Berücksichtigen Sie bei der Planung der Installation die vorgestanzten Kabeleinführungen für den oberen und unteren Eintritt, um die Verkabelung zu vereinfachen. Die schraubenlosen Klemmenblöcke beschleunigen den Anschluss von Neutral- und Schutzleitern.
