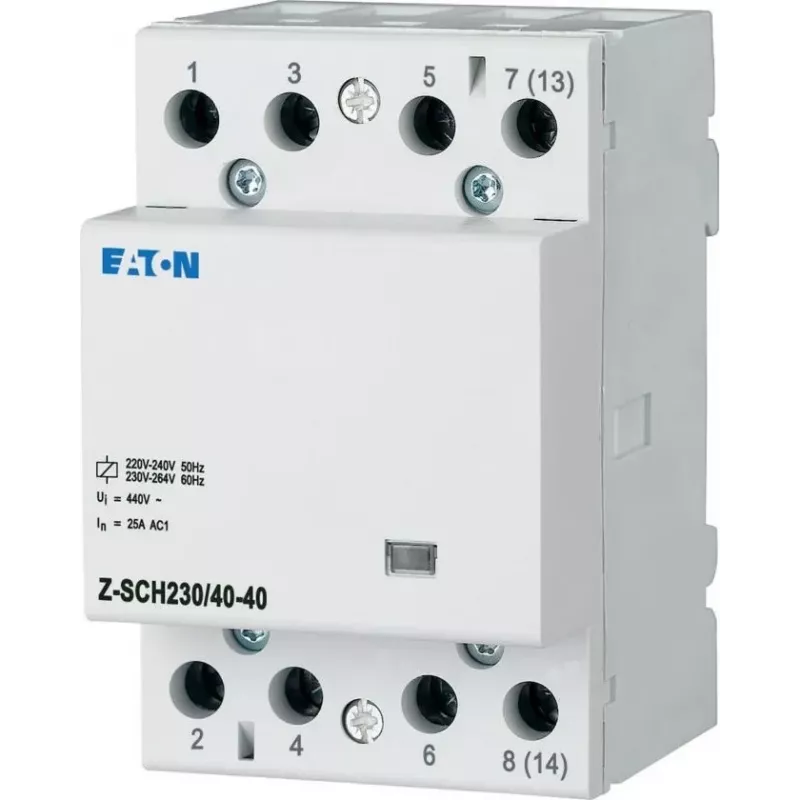

EATON Z-SCH230/40-40 Installationsschütz, 4 NO, 40 A, 230 V AC Spule 248852

Industrielle und gewerbliche Installationen erfordern oft eine zuverlässige Schaltung von Hochstromlasten ohne die Komplexität eines vollständigen Motorstarters. Der EATON Z-SCH230/40-40 Installationsschütz bietet eine kompakte, DIN-schienenmontierbare Lösung zur Steuerung von Beleuchtung, Heizung und anderen ohmschen oder leicht induktiven Lasten bis 40 A. Mit vier Schließerkontakten und einer 230 V AC Spule lässt er sich nahtlos in Standardverteiler und Schaltschränke integrieren.

Für wen ist es geeignet

Dieser Schütz ist für Elektriker, Schaltschrankbauer und Instandhaltungsteams gedacht, die ein robustes Schaltgerät für Gebäudeautomation, HLK oder Energieverteilung benötigen. Er eignet sich für Anwendungen, bei denen ein einfaches, zuverlässiges Relais für häufige Schaltvorgänge erforderlich ist.

Hauptmerkmale

• 4-polige Hauptkontakte als Schließer (NO)
• Bemessungsbetriebsstrom: 40 A (AC-1, 400 V)
• Spulenspannung: 230 V AC, 50/60 Hz
• Kompaktes modulares Design: 4 TE (72 mm) breit
• DIN-Schienenmontage (35 mm)
• Schraubklemmen für sichere Verdrahtung
• Hohe mechanische Lebensdauer: >1.000.000 Schaltspiele

Technische Daten

• Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
• Bemessungsbetriebsspannung: 400 V AC
• Steuerspannungsart: AC
• Schutzart: IP20 (Klemmen), IP40 (Front)
• Umgebungstemperatur im Betrieb: -25 bis +55 °C
• Leistungsaufnahme: 25 VA (Anzug), 4,5 VA (Halt)
• Elektrische Lebensdauer (AC-1): >100.000 Schaltspiele

Tipps

Stellen Sie sicher, dass die Spulenspannung mit dem Steuerstromkreis übereinstimmt. Bei induktiven Lasten beachten Sie die AC-3-Kategorie. Montieren Sie das Gerät auf einer Standard-35-mm-DIN-Schiene und sorgen Sie für ausreichende Belüftung um das Gerät.
