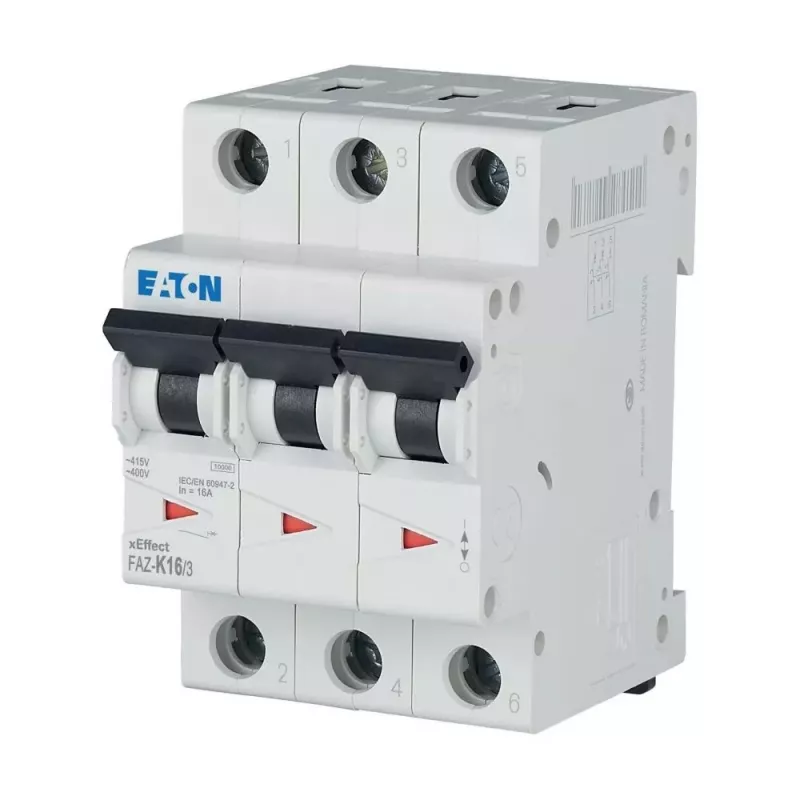

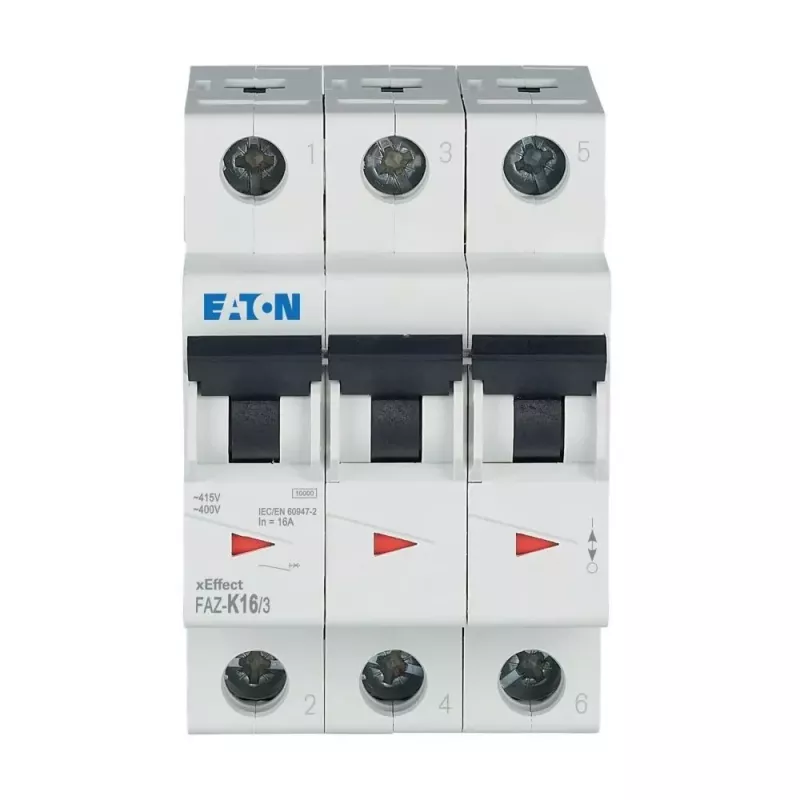

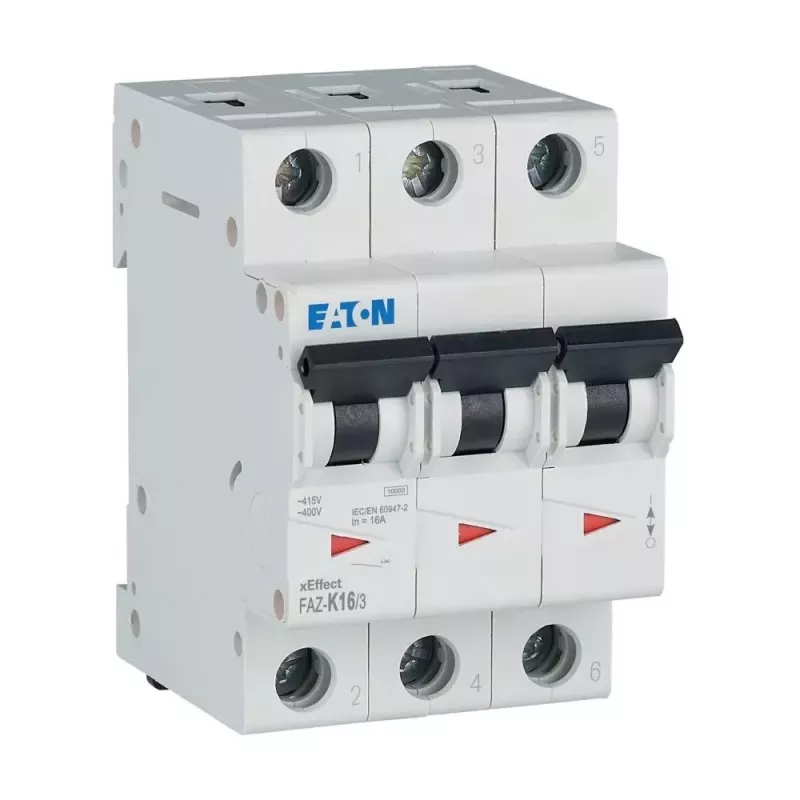

Eaton FAZ-K16/3 16 A 3-poliger Leitungsschutzschalter mit K-Charakteristik 278911

Der Eaton FAZ-K16/3 zeichnet sich durch seine K-Auslösecharakteristik aus, die für den Schutz von Stromkreisen mit hohen Einschaltströmen wie Motoren, Transformatoren und Steuertransformatoren ausgelegt ist. Im Gegensatz zu Standard-Leitungsschutzschaltern mit B- oder C-Charakteristik ermöglicht die K-Charakteristik einen zuverlässigen Betrieb ohne unerwünschte Auslösungen bei induktiven Lasten und bietet dennoch einen effektiven Kurzschlussschutz.

Highlights

• Bemessungsstrom: 16 A, 3-polige Ausführung
• K-Auslösecharakteristik für Anwendungen mit hohen Einschaltströmen
• Bemessungsschaltvermögen: 10 kA gemäß IEC/EN 60898-1
• DIN-Schienen-Montage mit Schraubklemmen, Anschlussvermögen 1–25 mm²
• Frontschutz IP40, Klemmen IP20

Im täglichen Einsatz

Die Installation ist unkompliziert auf Standard-35-mm-DIN-Schienen. Die Schraubklemmen nehmen starre oder flexible Leiter von 1 bis 25 mm² auf und gewährleisten sichere Verbindungen in Verteilerkästen. Das kompakte Design des Leitungsschutzschalters passt in Standard-Modulgehäuse, und seine mechanische Lebensdauer von über 20.000 Schaltspielen garantiert eine lange Lebensdauer auch in anspruchsvollen industriellen Umgebungen.

Technische Daten

• Bemessungsstrom (In): 16 A
• Polzahl: 3
• Auslösecharakteristik: K
• Bemessungsspannung (Ue): 230/400 V AC
• Bemessungsschaltvermögen (Icn): 10 kA
• Frequenz: 50/60 Hz
• Montageart: DIN-Schiene
• Klemmenart: Schraubklemmen
• Anschlussvermögen: 1–25 mm²
• Schutzart (Front): IP40
• Schutzart (Klemmen): IP20
• Elektrische Lebensdauer: >10.000 Schaltspiele
• Mechanische Lebensdauer: >20.000 Schaltspiele
• Umgebungstemperatur im Betrieb: -25 bis +50 °C

Abschließende Anmerkung

Der FAZ-K16/3 ist eine robuste Wahl für den Schutz von Motor- und Transformatorstromkreisen, bei denen hohe Einschaltströme einen Leitungsschutzschalter mit K-Charakteristik erfordern.
