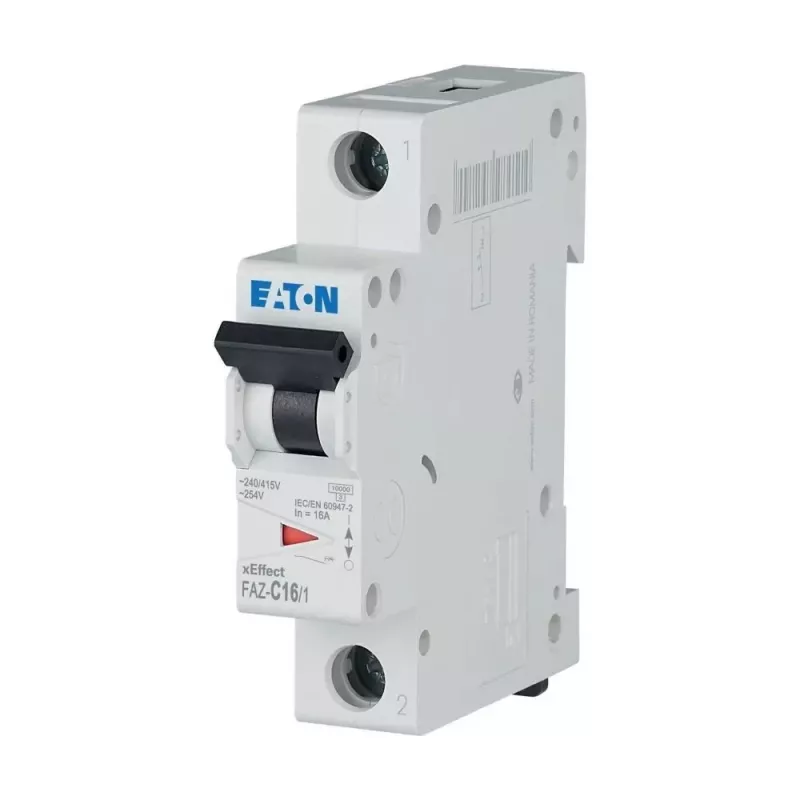

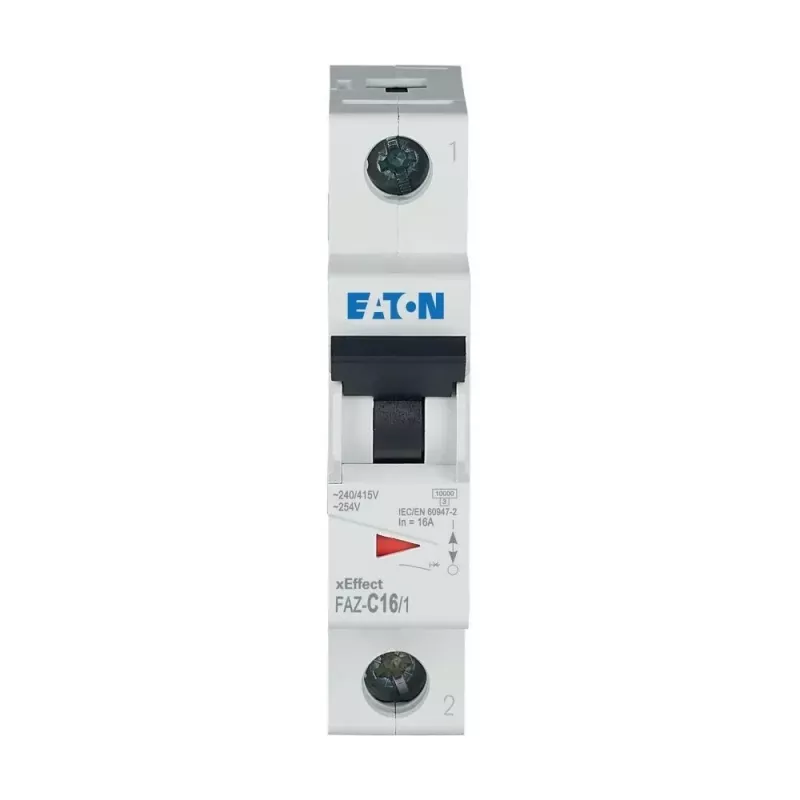

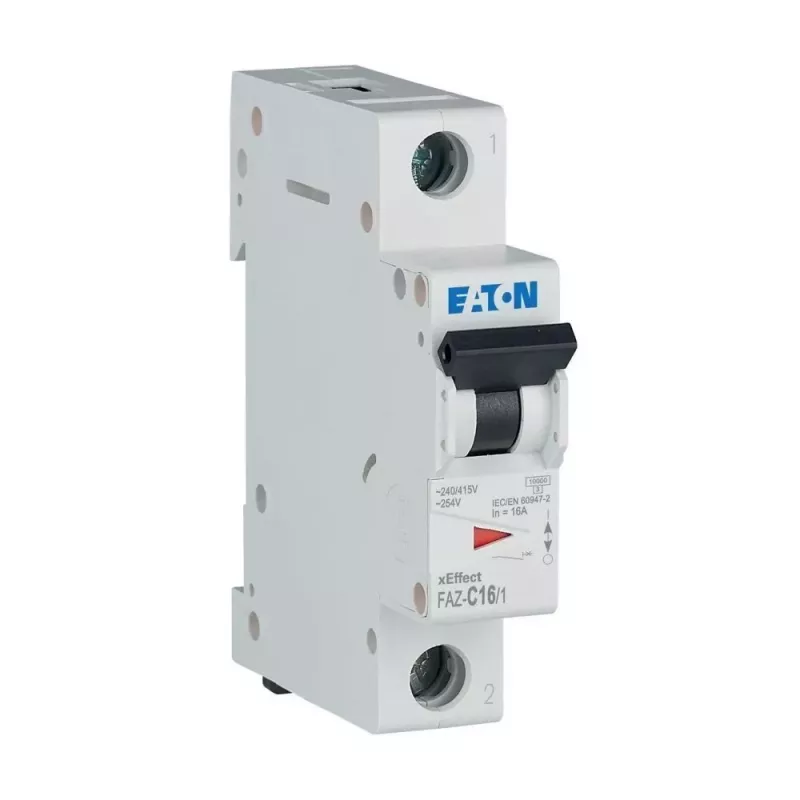

Eaton FAZ-C16/1 Leitungsschutzschalter (MCB), 1-polig, 16 A, C-Charakteristik 278561

Der Schutz von Stromkreisen vor Überlast- und Kurzschlussströmen ist eine grundlegende Anforderung in elektrischen Installationen. Der Eaton FAZ-C16/1 Leitungsschutzschalter trennt fehlerhafte Stromkreise zuverlässig und verhindert Schäden an Leitungen und angeschlossenen Geräten. Seine Auslösecharakteristik C ist für Anwendungen mit moderaten Einschaltströmen optimiert, wie Beleuchtungskreise und Steckdosen.

Für wen ist es geeignet

Dieser Leitungsschutzschalter ist für Elektriker, Schaltschrankbauer und Wartungstechniker gedacht, die ein zuverlässiges Schutzgerät für Wohn-, Gewerbe- und leichte Industrie-Verteilungen benötigen. Er ist für die DIN-Schienen-Montage geeignet und entspricht IEC/EN 60898-1.

Hauptmerkmale

• 1-polige Ausführung für einphasige Stromkreise
• Bemessungsstrom 16 A, Auslösecharakteristik C
• Schaltvermögen 6 kA bei 230/400 V AC
• Für DIN-Schienen-Montage (EN 60715)
• Anschlussvermögen 1–25 mm² für starre oder flexible Leiter
• Hohe elektrische und mechanische Lebensdauer

Spezifikationen

• Polzahl: 1
• Bemessungsstrom: 16 A
• Auslösecharakteristik: C
• Bemessungsspannung: 230/400 V AC
• Bemessungsfrequenz: 50/60 Hz
• Bemessungsschaltvermögen: 6 kA
• Energiebegrenzungsklasse: 3
• Montageart: DIN-Schiene (EN 60715)
• Anschlussvermögen: 1–25 mm²
• Schutzart (installiert): IP40
• Schutzart (Klemmen): IP20
• Normen: IEC/EN 60898-1
• Betriebstemperaturbereich: -25 bis +75 °C
• Elektrische Lebensdauer: >10.000 Schaltspiele
• Mechanische Lebensdauer: >20.000 Schaltspiele

Tipps

Stellen Sie stets sicher, dass der Kurzschlussstrom am Installationsort das Schaltvermögen des Leitungsschutzschalters nicht überschreitet. Wählen Sie die Auslösecharakteristik entsprechend den erwarteten Einschaltströmen der angeschlossenen Lasten.
