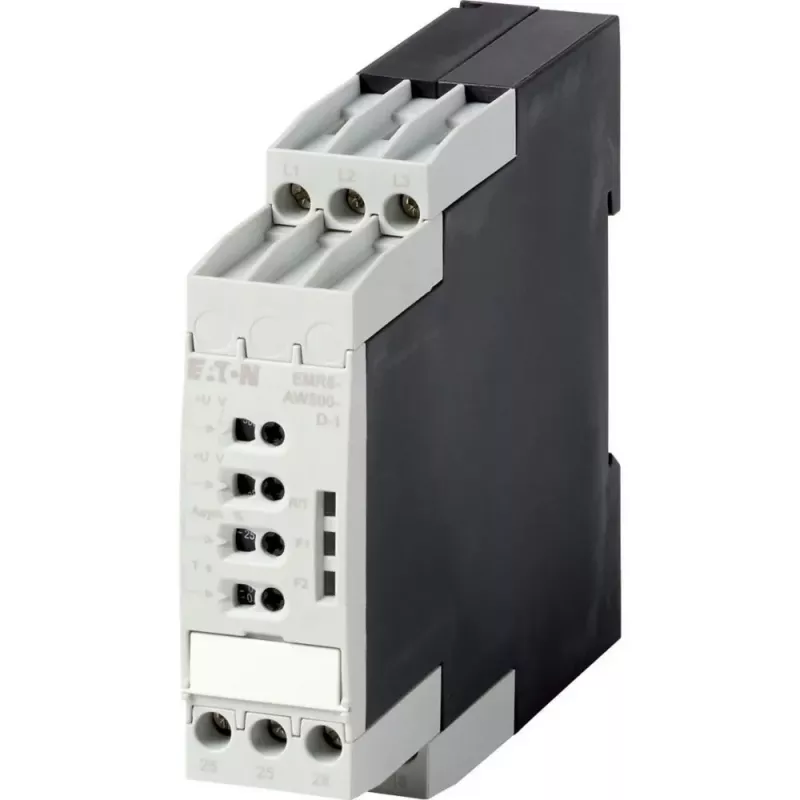

Eaton EMR6-AW500-D-1 Phasenüberwachungsrelais 3x200-500V AC, 2 Wechsler, DIN-Schiene 184764

Überwachen Sie 3-Phasen-Netze von 200 bis 500 V AC mit dem Eaton EMR6-AW500-D-1. Dieses selbstversorgte Phasenüberwachungsrelais erkennt Phasenfolge, Phasenausfall, Über- und Unterspannung sowie Asymmetrie, mit einstellbaren Ansprech- und Einschaltverzögerungen bis zu 30 Sekunden.

Überblick

Das EMR6-AW500-D-1 ist ein kompaktes Überwachungsrelais für Drehstromsysteme. Es arbeitet über einen weiten Spannungsbereich (3x 200–500 V AC) bei 50/60 Hz und wird direkt aus der Messspannung versorgt – keine Hilfsspannung erforderlich. Zwei Wechslerkontakte ermöglichen flexible Ausgangsschaltungen.

Herausragende Merkmale

• Einstellbare Schwellenwerte für Über-, Unterspannung und Asymmetrie
• Getrennte Ansprechverzögerung (t1) und Einschaltverzögerung (t2) von 0,1 bis 30 s
• LED-Anzeigen für Status, Relaiszustand und Fehlerbedingungen
• DIN-Schienen-Montage, 22,5 mm Breite (1 Modul)
• Betriebstemperatur von -25 bis +60 °C

Technische Details

• Nennspannung: 3x 400/230 V AC, 3x 500 V AC
• Messbereich (L-L): 3x 200–500 V AC
• Frequenz: 50/60 Hz
• Ausgang: 2 Wechslerkontakte (2 CO)
• Kontaktbelastbarkeit: 5 A bei 250 V AC (AC-15), 3 A bei 24 V DC (DC-13)
• Versorgung: selbstversorgt aus Messspannung
• Montage: DIN-Schiene
• Breite: 22,5 mm
• Anschlussart: Schraubklemmen
• Schutzart: IP40 Gehäuse, IP20 Klemmen
• Bemessungsstoßspannung: 4 kV

Unser Fazit

Ein zuverlässiges und vielseitiges Phasenüberwachungsrelais für industrielle Anwendungen, das präzise Einstellung und robuste Leistung in einem kompakten DIN-Schienen-Gehäuse bietet.
