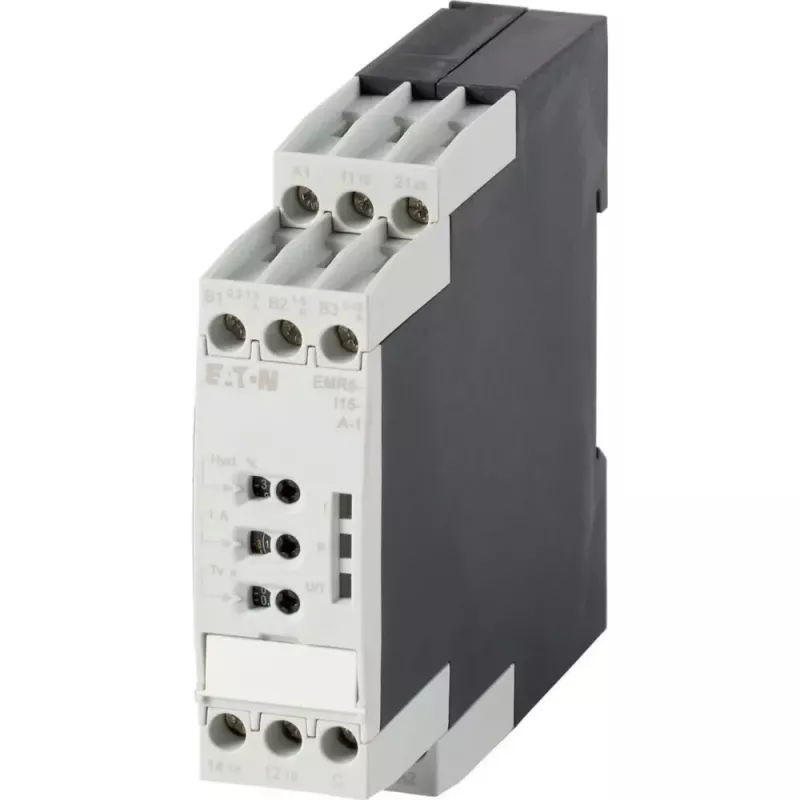

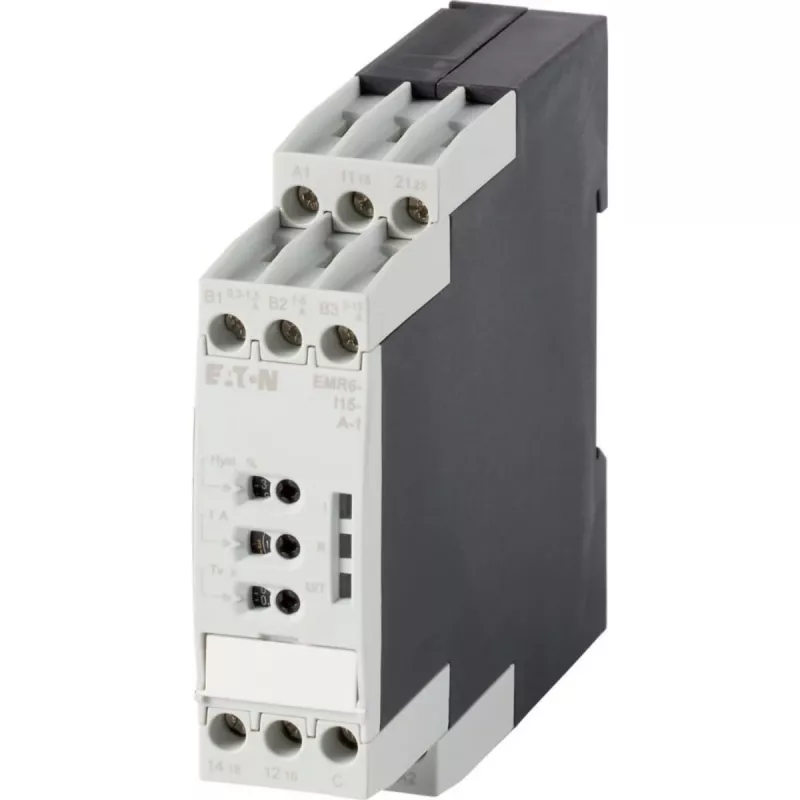

Eaton EMR6-I15-A-1 Stromüberwachungsrelais 1-5A 24-240V AC/DC 184754

Überwachen Sie Überstrom-, Unterstrom- und Fensterbedingungen mit dem Eaton EMR6-I15-A-1, einem einphasigen Stromüberwachungsrelais mit einem Messbereich von 1–5 A und einer universellen Versorgungsspannung von 24–240 V AC/DC. Es ist für die DIN-Schienenmontage konzipiert und bietet einen Wechselkontakt mit 5 A / 250 V AC für Steuerungs- und Signalgebungsanwendungen.

Überblick

Das EMR6-I15-A-1 ist Teil der EMR6-Serie von Eaton. Es überwacht kontinuierlich den Wechselstrom in einphasigen Systemen und reagiert, wenn der Messwert außerhalb der eingestellten Schwellenwerte liegt. Das Relais verfügt über einstellbare Ansprech- und Rückstellverzögerungen von 0,1 bis 30 Sekunden, was eine präzise Zeitsteuerung für Motorschutz, Lastüberwachung und Prozesssteuerung ermöglicht.

Herausragende Merkmale

• Breiter Versorgungsspannungsbereich: 24–240 V AC/DC, geeignet für weltweite Anwendungen.
• Einstellbare Überwachungsfunktionen: Überstrom-, Unterstrom- und Fensterüberwachung.
• Flexible Zeitsteuerung: Ansprechverzögerung (Ton) und Rückstellverzögerung (Toff) unabhängig voneinander von 0,1 bis 30 s einstellbar.
• Kompaktes DIN-Schienen-Gehäuse mit Schraubklemmen für eine einfache Installation.
• Betriebstemperaturbereich von -25 bis +60 °C für anspruchsvolle Umgebungen.

Technische Details

• Überwachungsfunktion: Überstrom, Unterstrom, Fensterüberwachung
• Anzahl der Phasen: 1-phasig
• Messbereich (Strom): 1 – 5 A
• Versorgungsspannung (Us): 24 – 240 V AC/DC
• Frequenzbereich: 50/60 Hz
• Ausgangskontakte: 1 Wechselkontakt (SPDT)
• Ausgangskontaktbelastbarkeit: 5 A bei 250 V AC (AC-15)
• Einstellmethode: Drehpotentiometer
• Montageart: DIN-Schiene
• Klemmentyp: Schraubklemmen
• Schutzart (Gehäuse): IP20
• Betriebstemperaturbereich: -25 bis +60 °C
• Ansprechverzögerung (Ton): 0,1 – 30 s (einstellbar)
• Rückstellverzögerung (Toff): 0,1 – 30 s (einstellbar)
• Max. Leistungsaufnahme: 3 VA
• Normen/Zulassungen: IEC/EN 60255-6, UL 508, CSA C22.2 No. 14

Unser Fazit

Das Eaton EMR6-I15-A-1 ist ein zuverlässiges und vielseitiges Stromüberwachungsrelais für industrielle Anwendungen. Sein breiter Versorgungsspannungsbereich, die einstellbaren Schwellenwerte und das robuste Design machen es zu einer soliden Wahl für den Schutz von Motoren und die Überwachung kritischer Lasten.
