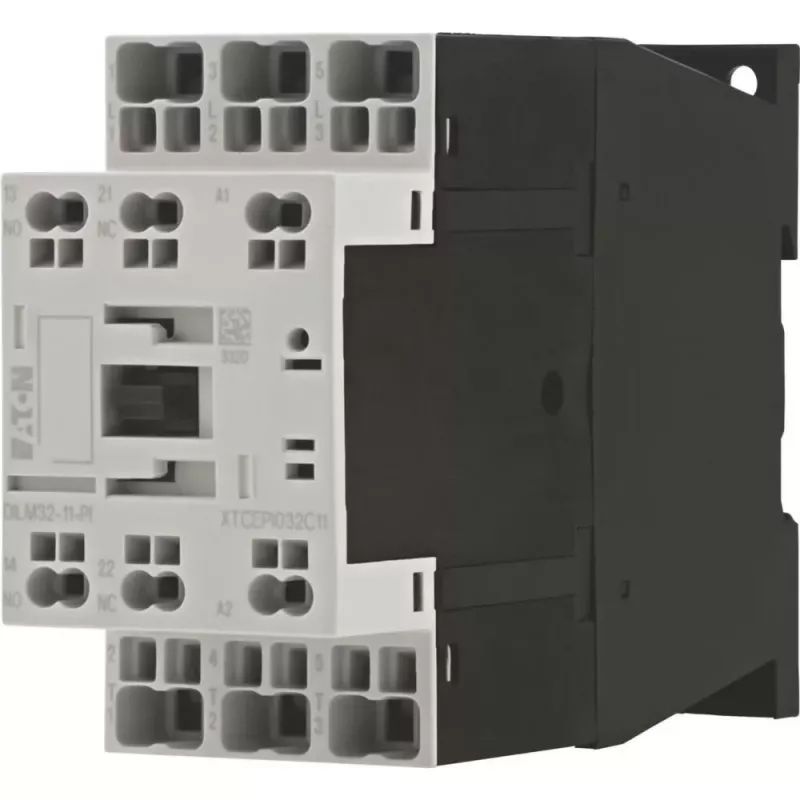

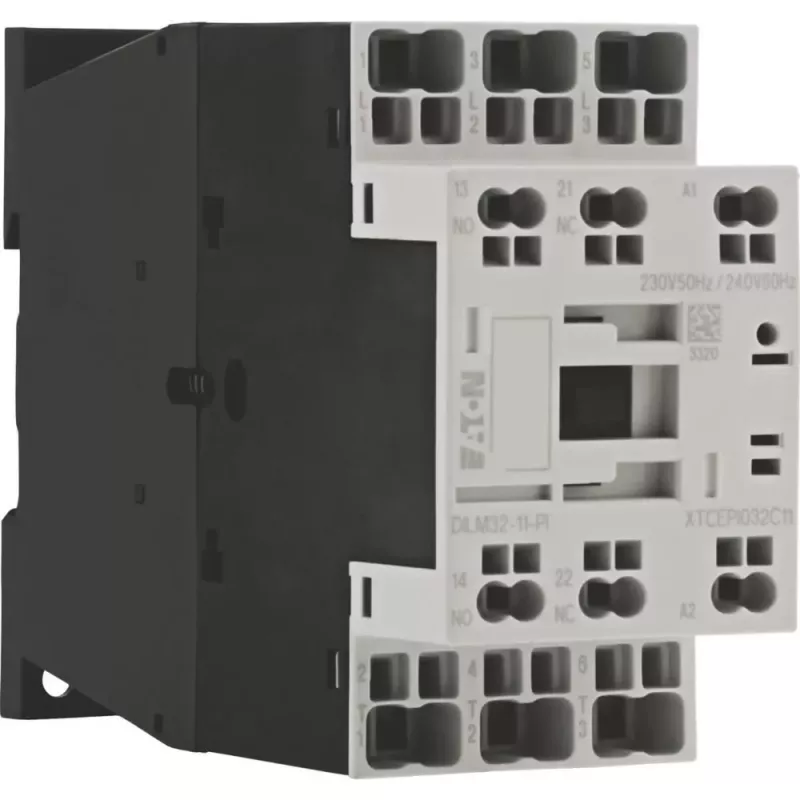

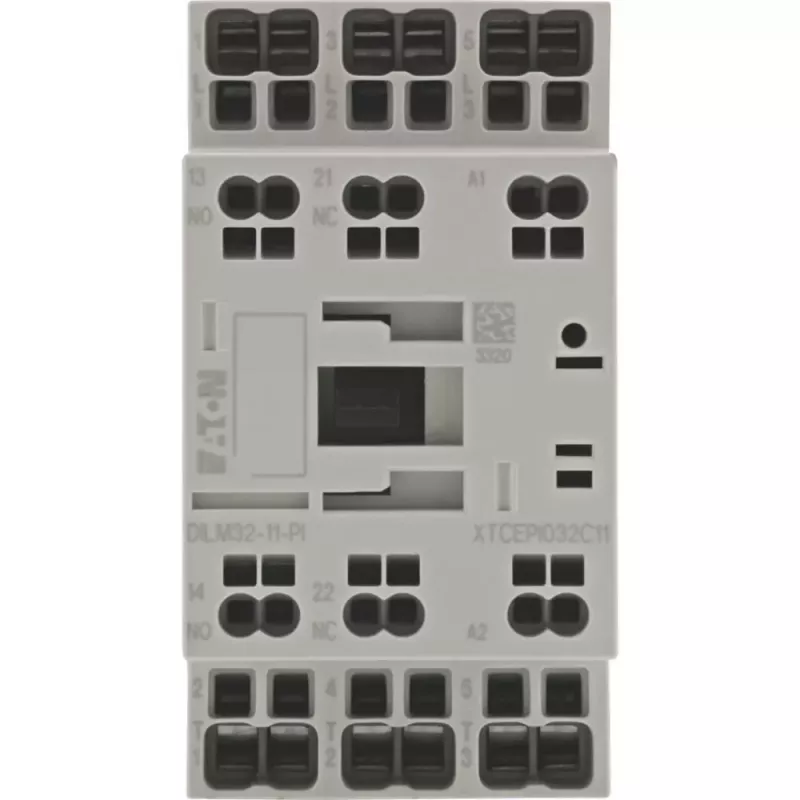

Eaton DILM32-11(RDC199293) 3-poliger Schütz, 32 A, 230 V AC Spule, 1NO+1NC

Die industrielle Motorsteuerung erfordert einen Schütz, der zuverlässiges Schalten, eine lange Lebensdauer und eine einfache Installation vereint. Der Eaton DILM32-11(RDC199293) erfüllt diese Anforderungen als 3-poliger Schütz mit einer Nennleistung von 32 A bei 400 V AC im AC-3-Betrieb und eignet sich somit für Motoren bis 15 kW. Seine 230 V AC Spule und Schraubklemmen vereinfachen die Integration in Schaltschränke, während die Hilfskontakte Rückmeldungen für Verriegelungen oder Signalisierungen liefern.

Für wen ist es geeignet

Schaltschrankbauer, Instandhaltungsingenieure und Maschinenhersteller, die einen robusten, normenkonformen Schütz für Motoranlauf, Heizlasten oder Beleuchtungssteuerung in industriellen Umgebungen benötigen.

Hauptmerkmale

• 3-poliger Hauptstromkreis mit Nennstrom 32 A (AC-3, 400 V) und 45 A (AC-1, 690 V).
• Steuerspule: 230 V AC, 50/60 Hz.
• Integrierte Hilfskontakte: 1 Schließer (NO) + 1 Öffner (NC).
• DIN-Schienen- oder Schraubmontage für flexible Installation.
• IP20-Schutz für den Einsatz in geschlossenen Schaltschränken.
• Lange elektrische Lebensdauer: 1,5 Millionen Schaltspiele (AC-3) und 10 Millionen mechanische Zyklen.
• Entspricht IEC/EN 60947, VDE 0660, UL, CSA.

Technische Daten

• Bemessungsbetriebsspannung: bis 690 V AC.
• Bemessungsisolationsspannung: 690 V (impliziert durch Betriebsspannung).
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV.
• Kurzschlussschutz: 40 A gG/gL Sicherung für Hauptstromkreis.
• Klemmenart: Schraubklemmen.
• Umgebungstemperatur im Betrieb: -25 bis +60 °C.

Tipps

Für einen zuverlässigen Betrieb stellen Sie sicher, dass die Steuerspannung der Spulenbemessung entspricht, und schützen Sie den Schütz mit der empfohlenen Sicherung. Montieren Sie ihn in einem belüfteten Gehäuse, um die Temperaturgrenzen einzuhalten.
