DELOCK 19 Zoll Keystone Patch Panel 24-Port abgewinkelt mit Zugentlastung, 1U, schwarz, 482,6×125,5×44,2 mm

DELOCK 19" Keystone Patch Panel 24-Port abgewinkelt mit Zugentlastung, 1U, schwarz, 482,6×125,5×44,2 mm ist ein rackmontierbares Keystone-Panel, das für den Einbau in 19"-Schränke und Serverschränke konzipiert ist. Das Panel nimmt bis zu 24 einrastbare Keystone-Module auf, die in abgewinkelten Ports angeordnet sind, bietet eine kompakte 1U-Rackhöhe und eine schwarze Oberfläche. Die Rückseite des Panels verfügt über integrierte Befestigungspunkte für Kabelbinder, um die Verkabelung zu sichern und die Kabelführung zu verbessern. Beachten Sie, dass das Panel aufgrund seines schmalen Designs nur Keystone-Module mit einer maximalen Breite von 17,8 mm aufnimmt.

Vorteile

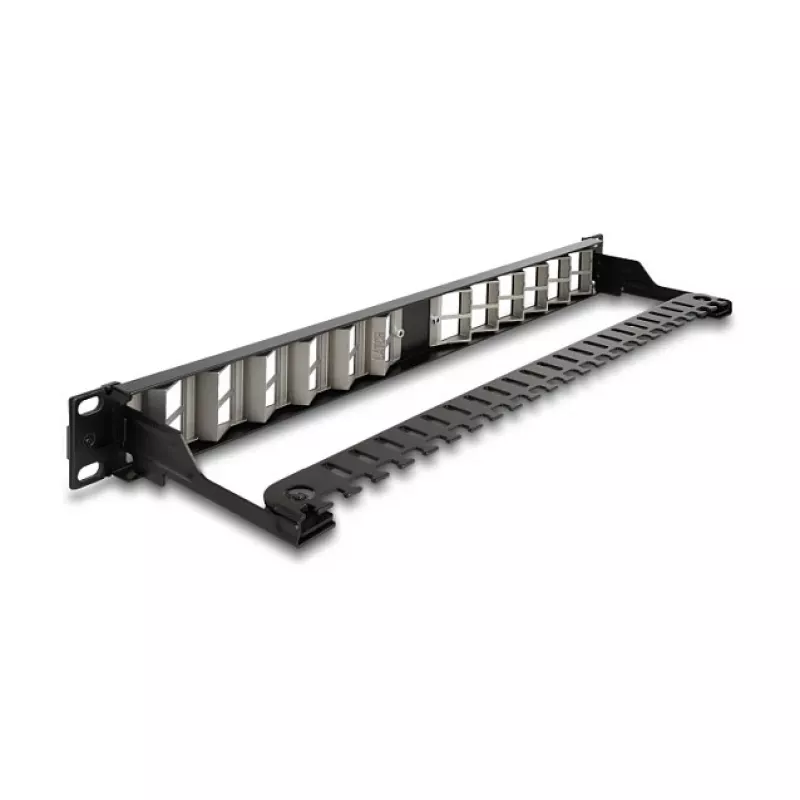

Die abgewinkelten Keystone-Öffnungen sind so angeordnet, dass die Module auf der einen Seite nach rechts und auf der anderen Seite nach links abgewinkelt montiert werden können, was die Biegebeanspruchung der Kabel reduziert und eine ordentlichere vorderseitige Kabelführung unterstützt. Integrierte Zugentlastung und Kabelbinderpunkte auf der Rückseite des Panels ermöglichen eine zuverlässige Kabelfixierung und ein geordnetes Management in Racks oder Verteilerschränken. Standardmäßige 19"- und 1U-Abmessungen gewährleisten Kompatibilität mit gängigen Rack-Systemen und erleichtern die Installation mit einrastbaren Keystone-Buchsen.

Geeignet für

• Netzwerk-Patchverbindungen in Serverräumen und Datenschränken
• Telekommunikations- und strukturierte Verkabelung in Büroumgebungen
• Audio-/Video-Signalverteilerschränke, die Keystone-Module benötigen
• Schränke oder Verteilerschränke, in denen ein kompaktes 1U-Kabelmanagement erforderlich ist

Technische Daten

• Rackgröße: 19 Zoll kompatibel
• Ports: 24 abgewinkelte Keystone-Ports
• Höhe: 1U
• Ausführung: schwarz
• Panel-Abmessungen: 482,6 × 125,5 × 44,2 mm
• Maximale Keystone-Modulbreite: 17,8 mm
• Rückseitige Kabelfixierung: Kabelbinderpunkte für Zugentlastung

Verwendung

Montieren Sie das Patch Panel mithilfe der vorgesehenen Rack-Montagelöcher auf 1U-Höhe in einen standardmäßigen 19"-Schrank oder Schrank. Lassen Sie kompatible Keystone-Buchsen (maximale Breite 17,8 mm) in jeden abgewinkelten Port einrasten und richten Sie die Module je nach Bedarf für die linke oder rechte abgewinkelte Installation aus. Führen Sie Patchkabel zu den vorderseitigen abgewinkelten Ports, um den Biegeradius zu minimieren, und sichern Sie die Kabel auf der Rückseite mit Kabelbindern durch die integrierten Befestigungspunkte für Zugentlastung und ordentliche Kabelführung. Stellen Sie sicher, dass alle Module vollständig eingerastet sind, bevor Sie Patchkabel anschließen.

Empfehlungen

Verwenden Sie Keystone-Buchsen mit einer Breite von maximal 17,8 mm und wählen Sie geschirmte oder ungeschirmte Module entsprechend Ihren Verkabelungsstandards. Achten Sie bei der Installation in High-Density-Racks auf gute Kabelmanagementpraktiken, indem Sie die Kabel auf der Rückseite gruppieren und sichern, um Zugbelastungen an den Verbindungen zu vermeiden. Vermeiden Sie für optimale Leistung scharfe Biegungen am Porteingang und halten Sie die Patchkabellängen passend zu Ihrem Netzwerkdesign.
