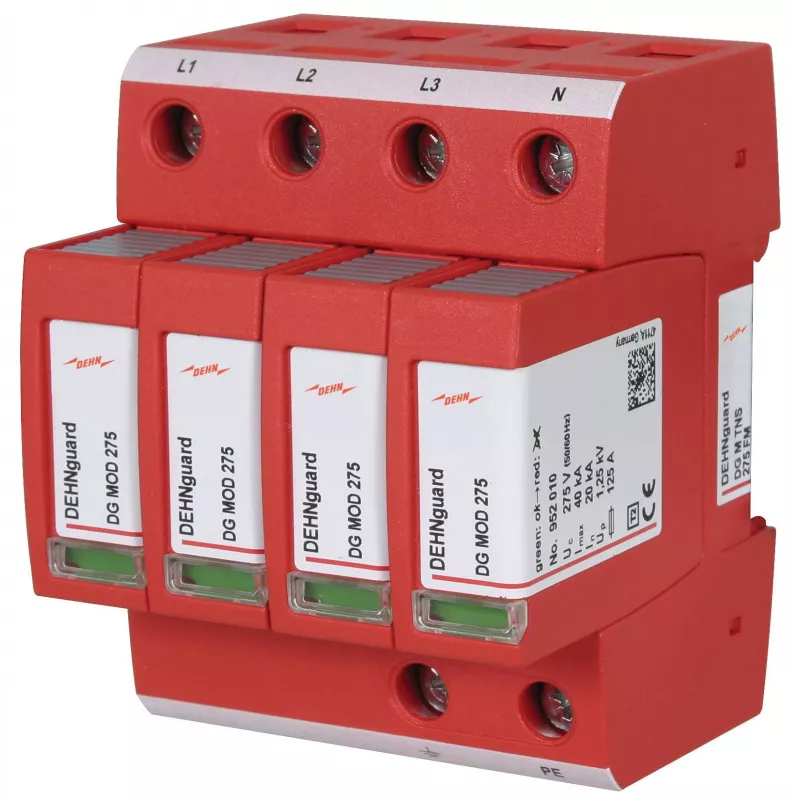

DEHNguard DG M TNS 275 FM Typ 2 Überspannungsableiter, 4-polig, 275 V AC, 40 kA, IP20, Hutschiene

Mit einem maximalen Ableitstoßstrom von 40 kA (8/20 µs) und einem Schutzpegel von ≤1,2 kV bietet der DEHNguard DG M TNS 275 FM einen robusten Überspannungsschutz für TN-S-Stromversorgungssysteme. Dieses modulare Typ-2-Überspannungsschutzgerät (SPD) schützt elektrische Installationen vor transienten Überspannungen und gewährleistet Betriebskontinuität und Langlebigkeit der Geräte.

Überblick

Der DEHNguard DG M TNS 275 FM ist ein vierpoliger Überspannungsableiter für 230/400 V AC TN-S-Netze. Er verfügt über einen varistorbasierten Schutzstromkreis mit einem Nennableitstoßstrom von 20 kA und einem maximalen Ableitstoßstrom von 40 kA. Das Gerät bietet Schutzmodi L-N und N-PE und deckt alle erforderlichen Pfade für einen umfassenden Überspannungsschutz ab. Seine Fähigkeit zum Löschen von Folgeströmen und seine hohe Kurzschlussfestigkeit von 50 kA Effektivwert (mit maximaler Sicherung von 125 A gG) gewährleisten zuverlässige Leistung unter Fehlerbedingungen.

Was hervorsticht

• Hohe Ableitkapazität: 40 kA (8/20 µs) pro Pol für anspruchsvolle Überspannungsumgebungen.
• Niedriger Schutzpegel (≤1,2 kV) zum Schutz empfindlicher nachgeschalteter Geräte.
• Visueller Statusindikator (grün/rot) für eine schnelle und einfache Überwachung des Ableiterzustands.
• Kompaktes modulares Design für die Montage auf 35-mm-Hutschiene, spart Platz in Verteilern.
• Thermoplastisches Gehäuse (UL 94 V-0) in Rot, bietet hervorragende Feuerbeständigkeit und Langlebigkeit.
• Weiter Betriebstemperaturbereich von -40 °C bis +80 °C, geeignet für raue Umgebungen.

Technische Details

• Typ: Typ-2-/Klasse-II-Überspannungsschutzgerät (SPD) gemäß EN 61643-11 und IEC 61643-11.
• Netzsystem: TN-S (3P+N-Konfiguration).
• Nennspannung (Un): 230/400 V AC.
• Maximale Dauerbetriebsspannung (Uc): 275 V AC.
• Nennableitstoßstrom (In): 20 kA (8/20 µs).
• Maximaler Ableitstoßstrom (Imax): 40 kA (8/20 µs).
• Schutzpegel (Up): ≤1,2 kV.
• Schutzmodi: L-N und N-PE.
• Folgestromlöschfähigkeit: Ja.
• Kurzschlussfestigkeit (Isccr): 50 kA Effektivwert mit maximaler Sicherung.
• Maximale Sicherung: 125 A gG.
• Technologie: Varistor.
• Montage: 35-mm-Hutschiene (EN 60715).
• Schutzart des Gehäuses: IP20.
• Betriebstemperaturbereich: -40 °C bis +80 °C.
• Gehäusematerial: Thermoplast, rot, UL 94 V-0.
• Normenkonformität: EN 61643-11, IEC 61643-11.

Unser Fazit

Der DEHNguard DG M TNS 275 FM ist ein leistungsstarker Typ-2-Überspannungsableiter, der robusten Schutz mit einfacher Installation verbindet. Seine 40-kA-Ableitkapazität und der niedrige Schutzpegel machen ihn zu einer ausgezeichneten Wahl für den Schutz kritischer elektrischer Infrastruktur in gewerblichen und industriellen Umgebungen. Der visuelle Statusindikator und das modulare Design bieten praktischen Mehrwert für Wartung und Systemüberwachung.
