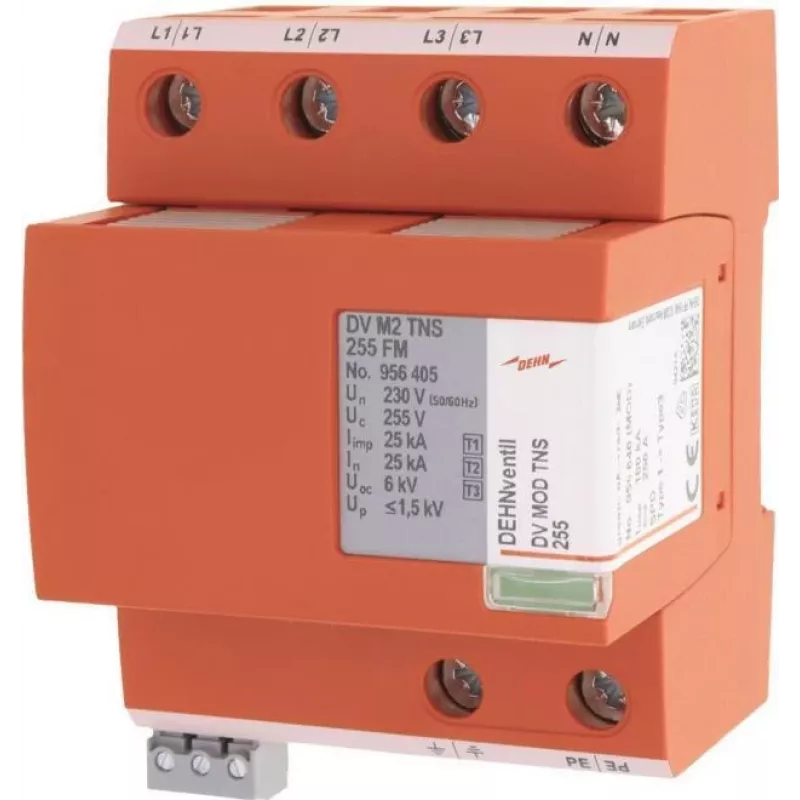

DEHN DV M2 TNS 255 FM Kombi-Ableiter Typ 1+2+3, 4-polig, TN-S, 255 V 956405

Kombinierter Überspannungsschutz (SPD), der Schutz der Typen 1, 2 und 3 in einem Gerät bietet. Der 4-polige Ableiter ist für TN-S-Erdungssysteme ausgelegt und schützt Niederspannungsinstallationen vor Blitzströmen und transienten Überspannungen, wodurch eine zuverlässige Schutzwirkung für empfindliche Geräte gewährleistet wird.

Vorteile

Integriert drei Schutzstufen, vereinfacht die Installation und reduziert den Platzbedarf auf der DIN-Schiene. Das Gerät bietet ein hohes Folgestromlöschvermögen von 50 kA rms und einen niedrigen Schutzpegel von ≤1,5 kV, wodurch auch bei schweren Überspannungsbedingungen ein effektiver Schutz gewährleistet wird. Die Fernsignalisierung über einen potentialfreien Wechselkontakt ermöglicht die Integration in Gebäudemanagementsysteme zur Statusüberwachung.

Geeignet für

• Hauptverteilungen in Wohn- und Geschäftsgebäuden
• Industrieanlagen mit TN-S-Erdungssystemen
• Schutz empfindlicher elektronischer Geräte vor Blitz- und Schaltüberspannungen

Technische Hauptdaten

• Maximale Dauerspannung: 255 V AC
• Nennableitstoßstrom (8/20 µs): 20 kA
• Blitzstoßstrom (10/350 µs): 12,5 kA pro Pol
• Schutzpegel: ≤1,5 kV
• Folgestromlöschvermögen: 50 kA rms
• Ansprechzeit: <100 ns
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Montage: 35 mm DIN-Schiene
• Schutzart: IP20
• Gehäusematerial: Thermoplast, UL 94 V-0
• Anschlussquerschnitt (max. starr): 35 mm²
• Kurzschlussfestigkeit: 50 kA rms

Empfehlungen

Installation am Hauseintritt, um einen umfassenden Schutz der gesamten elektrischen Installation zu gewährleisten. Stellen Sie eine ordnungsgemäße Koordination mit nachgeschalteten Überspannungsschutzgeräten für optimale Leistung sicher.
