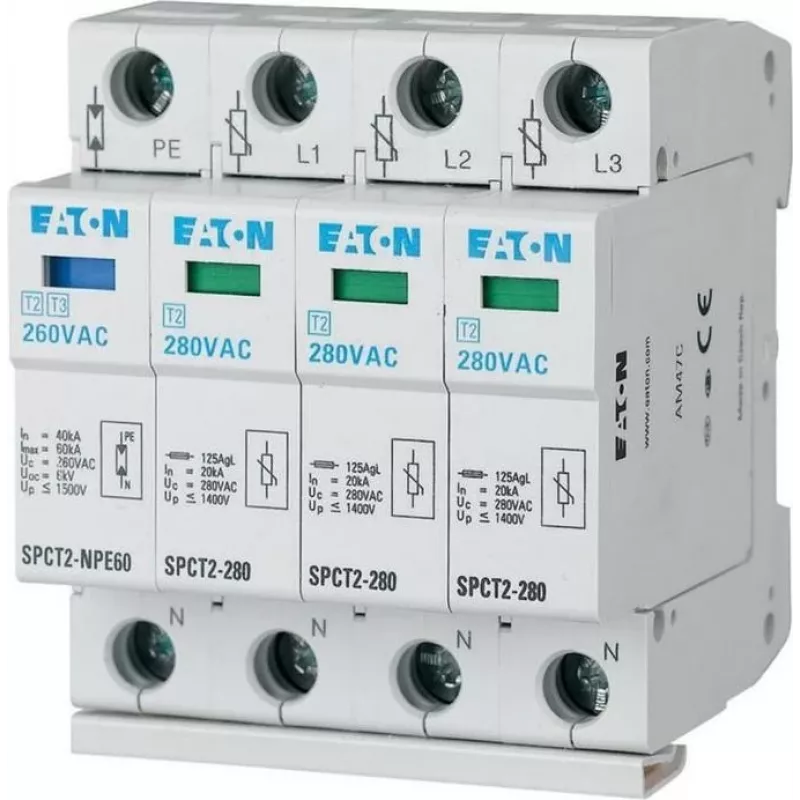

Eaton SPCT2-280-3+NPE Typ 2 Überspannungsschutzgerät - 3P+NPE, 20kA, Hutschienenmontage

Spannungsspitzen und transiente Überspannungen können empfindliche elektrische Geräte in Verteilerkästen stillschweigend verschlechtern oder sofort zerstören. Das Eaton SPCT2-280-3+NPE Typ 2 Überspannungsschutzgerät (SPD) ist darauf ausgelegt, gefährliche Überspannungen von Ihrer Installation abzuleiten und Haupt- und Unterverteilungen mit einem Nennableitstoßstrom von 20 kA und einem maximalen Ableitstoßstrom von 40 kA zu schützen. Sein steckbares modulares Design ermöglicht einen schnellen Austausch ohne Neuverdrahtung, während der integrierte thermische Überlastschutz und die visuelle Statusanzeige eine sofortige Fehlererkennung ermöglichen.

Für wen ist es geeignet

Dieses SPD ist ideal für Elektroinstallateure, Schaltschrankbauer und Facility-Manager, die zuverlässigen Überspannungsschutz für Dreiphasen- + Neutralleitersysteme in gewerblichen oder industriellen Umgebungen benötigen. Es eignet sich besonders für Installationen, bei denen Betriebskontinuität und Wartungsfreundlichkeit entscheidend sind, wie z. B. Bürogebäude, Einzelhandelsflächen und Leichtindustrieanlagen.

Hauptmerkmale

• Typ 2 (Klasse II) Überspannungsschutz gemäß IEC/EN 61643-11, geeignet für Haupt- und Unterverteilungen.
• 3P+NPE-Konfiguration schützt alle drei Phasen plus Neutralleiter und Erde und gewährleistet eine umfassende Abdeckung für 230/400 V AC-Systeme.
• Hohe Ableitkapazität: Nennableitstoßstrom 20 kA (8/20 µs) und maximaler Ableitstoßstrom 40 kA (8/20 µs), mit Kurzschlussfestigkeit von 50 kA.
• Niedriger Schutzpegel (< 1,3 kV) und schnelle Reaktionszeit (< 25 ns) zur effektiven Begrenzung von Transienten.
• Steckbares modulares Gehäuse mit visueller Statusanzeige (grün/rot) für schnelle Funktionsprüfung und einfachen Austausch der Schutzmodule.
• Integrierter thermischer Überlastschutz zur sicheren Trennung defekter Varistoren, um Brandgefahr zu vermeiden.
• Hutschienenmontage (35 mm) für einfache Integration in Standard-Verteilergehäuse.

Technische Daten

• Produkttyp: Überspannungsschutzgerät (SPD)
• SPD-Typ: Typ 2 (Klasse II)
• Polzahl: 3P+NPE
• Nennspannung (Un): 230/400 V AC
• Maximale Dauerbetriebsspannung (Uc): 280 V AC
• Nennableitstoßstrom (In): 20 kA (8/20 µs)
• Maximaler Ableitstoßstrom (Imax): 40 kA (8/20 µs)
• Schutzpegel (Up): < 1,3 kV
• Kurzschlussfestigkeit (Isccr): 50 kA
• Reaktionszeit: < 25 ns
• Löschung des Folgestroms: Ja
• Thermischer Überlastschutz: Integriert
• Montageart: Hutschiene (35 mm)
• Statusanzeige: Visuell (grün/rot)
• Gehäusedesign: Modular, steckbar
• Schutzart: IP20
• Normen: IEC/EN 61643-11
• Anwendung: Haupt- und Unterverteilungen

Tipps

Für optimalen Schutz installieren Sie dieses SPD so nah wie möglich am Einspeisepunkt der Verteilung und halten Sie die Leitungslängen kurz, um die Restspannung zu minimieren. Überprüfen Sie regelmäßig die Statusanzeige – wenn sie rot wird, tauschen Sie das Modul sofort aus, um den Schutz aufrechtzuerhalten. Bei der Integration mit vorgeschalteten Typ 1 SPDs stellen Sie sicher, dass die Koordination gemäß den Herstellerrichtlinien erfolgt.
