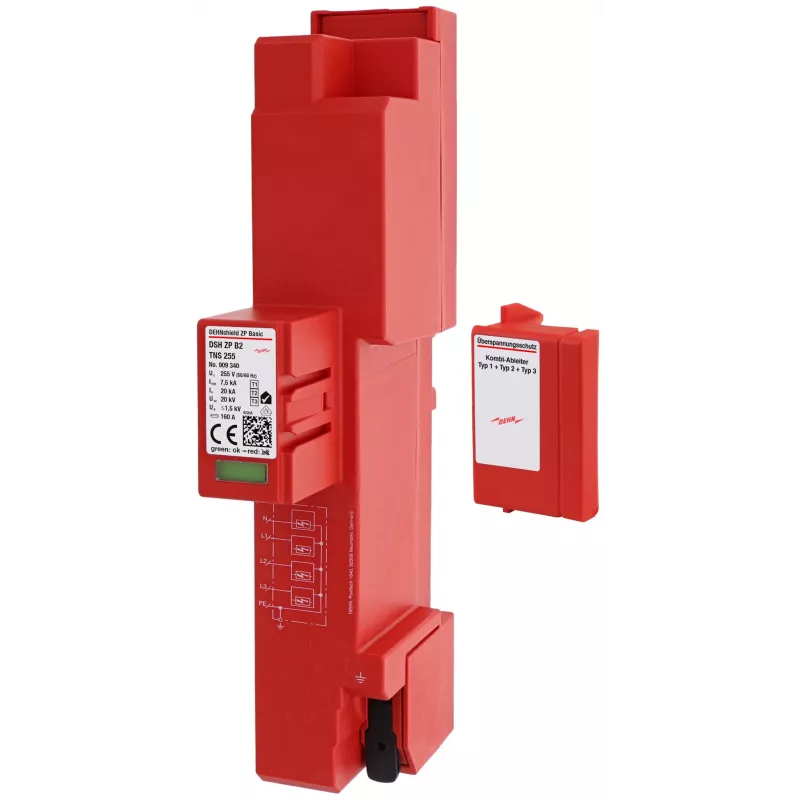

DEHN DSH ZP B2 TNS 255 Kombi-Blitzstrom- und Überspannungsableiter Typ 1+2 DEHNshield ZP 909330 (909340)

Der DEHN DSH ZP B2 TNS 255 kombiniert Typ-1- und Typ-2-Überspannungsschutz in einem einzigen kompakten Gerät für TN-S-Systeme. Dieser 4-polige Ableiter bewältigt Blitzstoßströme bis zu 12,5 kA pro Pol und insgesamt 50 kA, mit einer Spannungsschutzpegel von ≤ 1,5 kV. Seine Folgestromlöschfähigkeit von 50 kA rms und die Kurzschlussfestigkeit von 50 kA rms gewährleisten einen zuverlässigen Betrieb. Entwickelt für die Montage auf 35-mm-DIN-Schiene, arbeitet er von -40 °C bis +80 °C und ist in rotem Thermoplast untergebracht, Breite 4 Module (72 mm).

Highlights

• Kombinierter Typ-1- + Typ-2-Schutz
• Für TN-S-Netzsysteme
• Blitzstoßstrom: 12,5 kA pro Pol, 50 kA gesamt
• Spannungsschutzpegel ≤ 1,5 kV
• Folgestromlöschfähigkeit 50 kA rms
• Kurzschlussfestigkeit 50 kA rms
• 4-polig (3P+N), 4 Module breit
• Montage auf 35-mm-DIN-Schiene
• Betriebstemperatur -40 °C bis +80 °C
• Gehäuse: roter Thermoplast

Im täglichen Einsatz

Installieren Sie den DEHNshield ZP in der Hauptverteilung, um elektrische Installationen vor direkten Blitzeinschlägen und Überspannungen zu schützen. Seine kompakte 4-Modul-Breite spart Platz, und die DIN-Schienenmontage vereinfacht die Installation. Das Gerät arbeitet geräuschlos und erfordert unter normalen Bedingungen keine Wartung.

Technische Daten

• Produkttyp: Kombi-Blitzstrom- und Überspannungsableiter
• SPD-Typ: Typ 1 + Typ 2
• Netzsystem: TN-S
• Nennspannung (Un): 230 / 400 V AC
• Max. Dauerspannung (Uc): 255 V AC
• Blitzstoßstrom (Iimp): 12,5 kA (10/350 µs) pro Pol, 50 kA gesamt
• Nennableitstoßstrom (In): 20 kA (8/20 µs)
• Max. Ableitstoßstrom (Imax): 50 kA (8/20 µs)
• Spannungsschutzpegel (Up): ≤ 1,5 kV
• Folgestromlöschfähigkeit (Ifi): 50 kA rms
• Kurzschlussfestigkeit (Isccr): 50 kA rms
• Anzahl der Pole: 4-polig (3P+N)
• Montageart: 35-mm-DIN-Schiene
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Schutzart: IP20
• Normenkonformität: IEC 61643-11, EN 61643-11
• Fernmeldekontakt: Nein
• Gehäusematerial: Thermoplast, rot
• Modulbreite: 4 Module (72 mm)

Abschließende Anmerkung

Der DEHN DSH ZP B2 TNS 255 bietet robusten Überspannungsschutz für TN-S-Systeme und kombiniert hohe Ableitfähigkeit mit kompaktem Design.
