DEHN DSH ZP B2 TNC 255 Kombinierter Blitzstrom- und Überspannungsableiter Typ 1+2 DEHNshield ZP 909330

Der DEHN DSH ZP B2 TNC 255 kombiniert Überspannungsschutz Typ 1 und Typ 2 in einem einzigen 4-Modul-DIN-Schienen-Gerät für TN-C-Systeme. Seine Funkenstreckentechnologie bewältigt Blitzströme bis zu 25 kA pro Pol (10/350 µs) ohne externe Sicherung bis 315 A gG, was die Installation vereinfacht und die Anzahl der Komponenten reduziert.

Highlights

• Integrierte Sicherung: keine externe Sicherung bis 315 A gG erforderlich
• RADAX Flow Funkenstreckentechnologie für hohes Folgestrom-Löschvermögen (50 kA rms)
• Schutzpegel ≤ 1,5 kV für empfindliche nachgeschaltete Geräte
• Schnelle Ansprechzeit ≤ 100 ns
• Breiter Betriebstemperaturbereich: -40 °C bis +80 °C

Im täglichen Einsatz

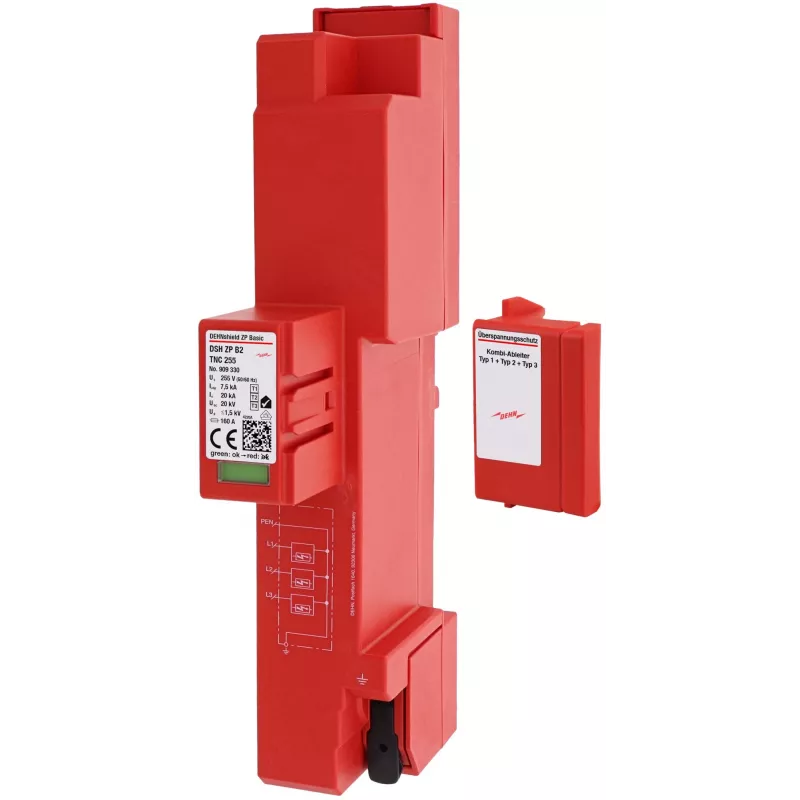

Der DEHNshield ZP 909330 ist für Hauptverteilungen konzipiert und schützt sowohl vor direkten Blitzeinschlägen als auch vor Schaltüberspannungen. Seine Schraubklemmen und die 35-mm-DIN-Schienenmontage ermöglichen einen schnellen Austausch oder Nachrüstung in bestehenden Anlagen. Das rote Thermoplastgehäuse sorgt für eine klare Identifikation im Schaltschrank.

Technische Daten

• SPD-Typ: Kombinierter Blitzstrom- und Überspannungsableiter, Typ 1 + Typ 2
• Netzwerkkonfiguration: TN-C
• Anzahl der Pole: 3-polig
• Maximale Dauerspannung (Uc): 255 V AC
• Nennspannung (Un): 230 V AC
• Max. Blitzstrom (Iimp) (10/350 µs): 25 kA pro Pol
• Nennableitstrom (In) (8/20 µs): 25 kA pro Pol
• Schutzpegel (Up): ≤ 1,5 kV
• Folgestrom-Löschvermögen (Ifi): 50 kA rms
• Ansprechzeit (tA): ≤ 100 ns
• Integrierte Sicherung: Ja (keine externe Sicherung bis 315 A gG erforderlich)
• Montageart: 35 mm DIN-Schiene
• Gehäusebreite: 4 Module (ca. 72 mm)
• Anschlussklemmen: Schraubklemmen
• Gehäusematerial: Thermoplast, rot
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Schutzart: IP20
• Normenkonformität: IEC 61643-11 / EN 61643-11
• Technologie: Funkenstrecke (RADAX Flow)

Abschließende Bemerkung

Mit seiner integrierten Sicherung und dem hohen Folgestrom-Löschvermögen bietet dieser Ableiter eine kompakte und zuverlässige Lösung für TN-C-Hauptverteilungen.
