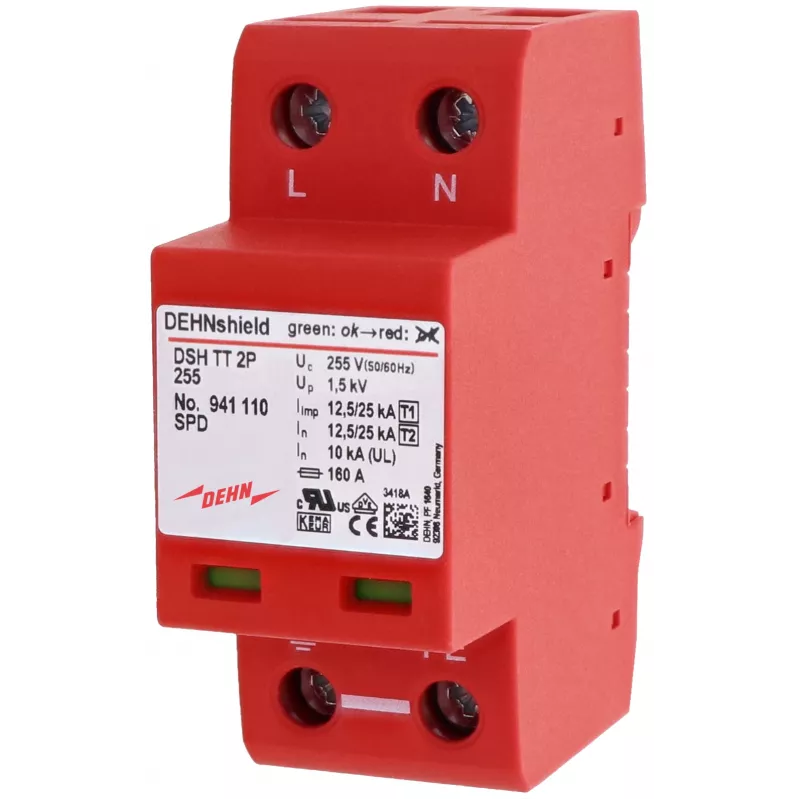

DEHN DEHNshield DSH TT 2P 255 Typ 1+2 Blitzstromableiter 941110

Der DEHNshield DSH TT 2P 255 vereint Typ-1- und Typ-2-Überspannungsschutz in einem einzigen kompakten Gerät und macht separate Blitzstrom- und Überspannungsableiter in TT- und TN-S-Systemen überflüssig. Sein integrierter thermischer Trennschalter und die hohe Folgestromlöschfähigkeit machen ihn zu einer zuverlässigen Wahl für den Schutz elektrischer Installationen vor transienten Überspannungen.

Highlights

• Kombinierter Überspannungsschutz (SPD) Typ 1+2 für TT- und TN-S-Erdungssysteme
• 2-polige Ausführung mit 255 V AC maximaler Dauerspannung
• Hohe Entladekapazität: 12,5 kA Impulsstrom (10/350 µs) pro Pol, 50 kA maximaler Entladestrom (8/20 µs)
• Integrierter thermischer Trennschalter für sicheres Trennen am Lebensdauerende
• Keine externe Vorsicherung bis 315 A (gG) erforderlich
• Schutzpegel ≤ 1,5 kV für effektiven Schutz nachgeschalteter Geräte

Im täglichen Einsatz

Montieren Sie den DEHNshield auf einer Standard-35-mm-DIN-Schiene und schließen Sie ihn an die Versorgung an. Das Gerät arbeitet über einen weiten Temperaturbereich von -40 °C bis +80 °C und eignet sich somit für vielfältige Installationsumgebungen. Mit einer Ansprechzeit von ≤ 100 ns reagiert es sofort auf Überspannungsereignisse und schützt empfindliche Elektronik. Die Schutzart IP20 ist für die Installation in Verteilern oder Gehäusen vorgesehen.

Technische Daten

• SPD-Typ: Typ 1 + Typ 2
• Erdungssystem: TT, TN-S
• Anzahl der Pole: 2
• Max. Dauerspannung (Uc): 255 V AC
• Nennableitstrom (In) (8/20 µs): 20 kA
• Max. Ableitstrom (Imax) (8/20 µs): 50 kA
• Impulsstrom (Iimp) (10/350 µs): 12,5 kA pro Pol
• Schutzpegel (Up): ≤ 1,5 kV
• Folgestromlöschfähigkeit (Ifi): 100 A AC
• Ansprechzeit (tA): ≤ 100 ns
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Montageart: 35-mm-DIN-Schiene
• Schutzart: IP20
• Normenkonformität: IEC 61643-11 / EN 61643-11
• Integrierte Vorsicherung: Keine externe Vorsicherung bis 315 A (gG) erforderlich
• Trennschalter: Integrierter thermischer Trennschalter
• Kurzschlussfestigkeit (Isccr): 50 kA rms
• Max. Leiterquerschnitt: 35 mm² (massiv) / 25 mm² (feindrähtig)

Abschließende Anmerkung

Der DEHNshield DSH TT 2P 255 ist eine robuste All-in-One-Überspannungsschutzlösung für TT- und TN-S-Systeme, die hohe Entladekapazität und zuverlässige Trennung in einem kompakten DIN-Schienenmodul bietet.
