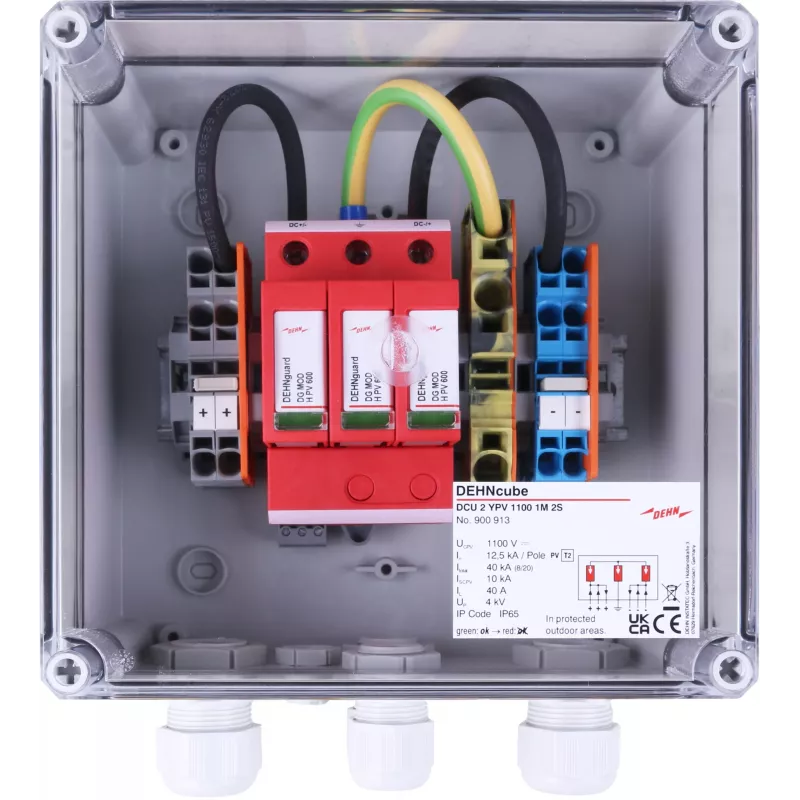

DEHN DCU 2 YPV 1100 1M 2S DC-Combiner-Einheit für PV-Anlagen, 1100 V DC, 1 MPPT, 2 Strings, IP65 900913

Die DEHN DCU 2 YPV 1100 1M 2S vereint DC-String-Eingänge, Überspannungsschutz und einen DC-Trennschalter in einem IP65-Gehäuse und vereinfacht so die PV-Verkabelung und reduziert die Installationszeit im Vergleich zu separaten Komponenten.

Highlights

• Integrierter Überspannungsschutz Typ 2 (YPV) pro String
• Eingebauter DC-Trennschalter zur sicheren Trennung
• Kompaktes Polycarbonat-Gehäuse, IP65
• Unterstützt 1 MPPT mit 2 Eingangs-Strings, 1 Ausgang
• Ausgelegt für Systemspannungen bis 1100 V DC

Im täglichen Einsatz

Diese DC-Combiner-Einheit ist für die Wandmontage in der Nähe des PV-Generators konzipiert. Schließen Sie bis zu zwei Strings an die Schraubklemmen an, führen Sie den kombinierten Ausgang zum Wechselrichter und nutzen Sie den integrierten Trennschalter für Wartungsarbeiten. Das IP65-Gehäuse schützt vor Staub und Wasserstrahlen und eignet sich daher für die Außenmontage.

Technische Daten

• Produkttyp: DC-Combiner-Einheit (DCU)
• Anwendung: Photovoltaik (PV)-Anlagen
• Max. PV-Systemspannung (Ucpv): 1100 V DC
• Anzahl MPPTs: 1
• Anzahl PV-Strings (Eingänge): 2
• Anzahl Ausgänge: 1
• Integrierter Überspannungsschutz: Ja, Typ 2 (YPV)
• Integrierter Trennschalter: Ja, DC-Trennschalter
• Schutzart des Gehäuses: IP65
• Gehäusematerial: Polycarbonat (PC)
• Betriebstemperaturbereich: -25 °C bis +50 °C
• Anschlussart: Schraubklemmen
• Montageart: Wandmontage
• Normenkonformität: IEC 61439-2, IEC 61643-31

Abschließende Anmerkung

Alle technischen Daten wurden anhand der Herstellerdokumentation und Lieferantenangaben überprüft.
