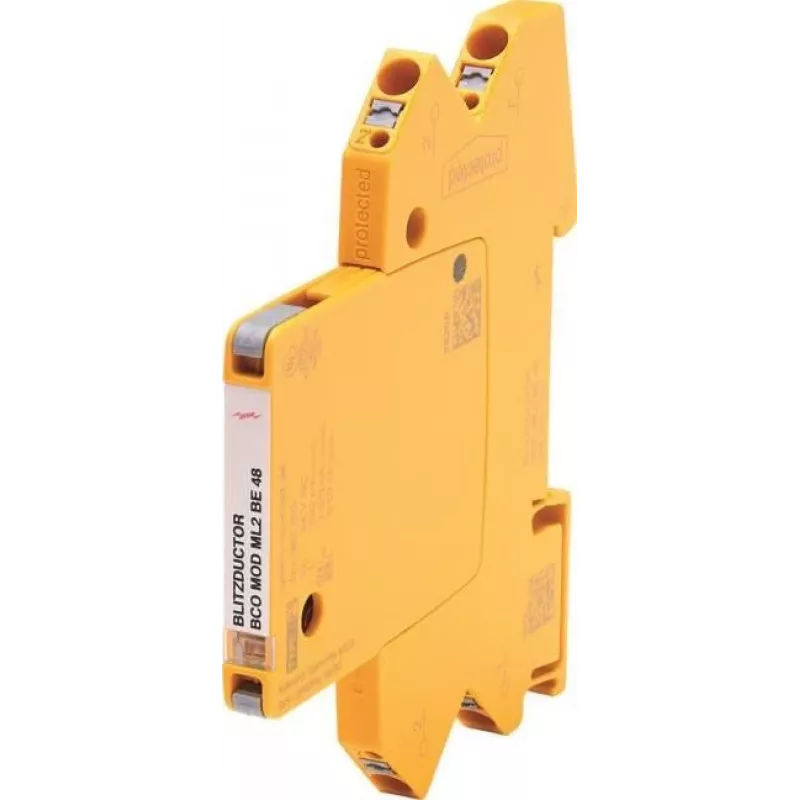

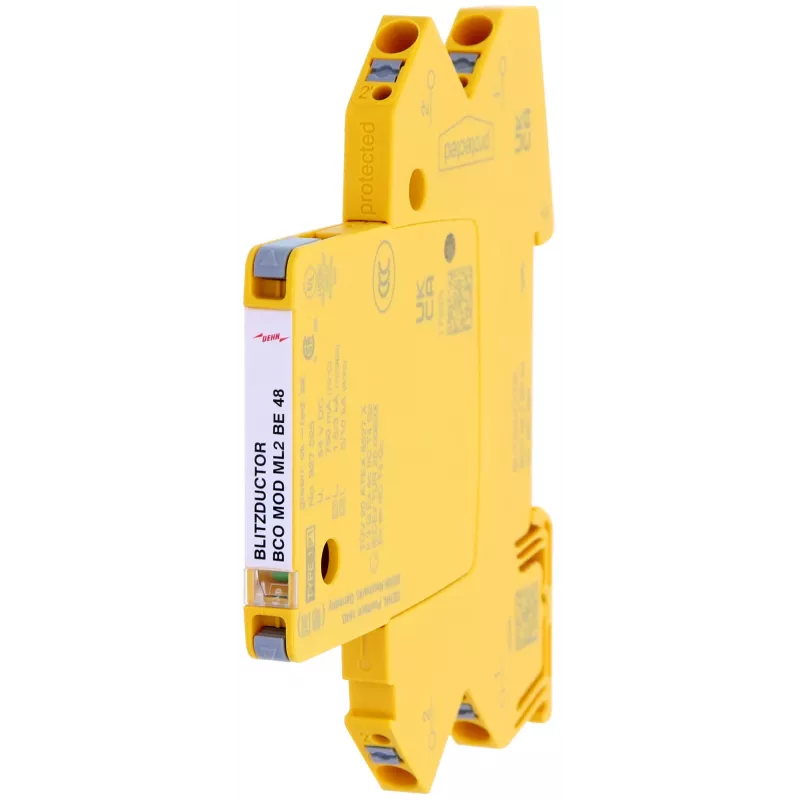

DEHN 927225 BCO ML2 BE 48 Modularer Kombi-Ableiter für 2 Einzeladern

Der DEHN BCO ML2 BE 48 zeichnet sich als modularer Kombi-Ableiter aus, der für den Schutz von Mess- und Steuerungssystemen, insbesondere analoger und digitaler Schnittstellen, entwickelt wurde. Im Gegensatz zu einfachen Überspannungsschutzgeräten, die nur Gleichtaktstörungen bewältigen, bietet dieses Gerät umfassenden Schutz für ein Adernpaar mit sowohl Leiter-Leiter- als auch Leiter-Erde-Unterdrückung, wodurch die Signalintegrität in anspruchsvollen industriellen Umgebungen gewährleistet wird.

Highlights

• Schützt 2 Adern (1 Paar) in Mess- und Steuerstromkreisen
• Nennspannung 48 V DC, max. Dauerspannung 53 V DC
• Hohe Ableitfähigkeit: 10 kA (8/20 µs) Nennstrom, 2,5 kA (10/350 µs) Impuls pro Ader
• Niedrige Schutzpegel: ≤250 V Leiter-Leiter, ≤600 V Leiter-PE
• Breite Bandbreite mit Grenzfrequenz 10 MHz und Einfügedämpfung ≤0,3 dB bei 10 MHz
• Niedrige Kapazität ≤100 pF, geeignet für Hochfrequenzsignale
• Robustes IP65-Gehäuse, UV-beständiger Thermoplast, für raue Umgebungen
• Betriebstemperaturbereich -40 °C bis +80 °C

Im täglichen Einsatz

Der BCO ML2 BE 48 wird über Schraubklemmen und Oberflächenmontage installiert und lässt sich nahtlos in Schaltschränke oder Feldgehäuse integrieren. Seine IP65-Schutzart ermöglicht die Installation in staubigen oder feuchten Umgebungen ohne zusätzlichen Schutz. Die niedrige Kapazität und die hohe Grenzfrequenz des Ableiters sorgen dafür, dass selbst schnelle Analogsignale oder digitale Datenströme unverzerrt durchgeleitet werden, während die leistungsstarke Überspannungsableitung empfindliche Elektronik vor blitzinduzierten Transienten schützt.

Technische Daten

• Produkttyp: Modularer Kombi-Ableiter
• Anwendung: Mess- und Steuerungssysteme, analoge/digitale Schnittstellen
• Anzahl der Adern: 2 (1 Paar)
• Nennspannung (Un): 48 V DC
• Max. Dauerspannung (Uc): 53 V DC
• Nennableitstrom (In): 10 kA (8/20 µs)
• Impulsableitstrom (Iimp): 2,5 kA (10/350 µs) pro Ader
• Schutzpegel (Up) Leiter-Leiter: ≤250 V
• Schutzpegel (Up) Leiter-PE: ≤600 V
• Grenzfrequenz (fg): 10 MHz (bei 100 Ω)
• Einfügedämpfung (aE): ≤0,3 dB (bei 10 MHz)
• Kapazität (C) Leiter-Leiter: ≤100 pF
• Kapazität (C) Leiter-PE: ≤100 pF
• Anschlussart: Schraubklemmen
• Montageart: Oberflächenmontage (Wandmontage)
• Gehäusematerial: Thermoplast, UV-beständig
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Schutzart: IP65

Abschließende Anmerkung

Der DEHN BCO ML2 BE 48 bietet zuverlässigen Überspannungsschutz für kritische Signalleitungen, ohne die Signalqualität zu beeinträchtigen, und ist damit eine unverzichtbare Komponente für industrielle Automatisierungs- und Prozesssteuerungsanwendungen.
