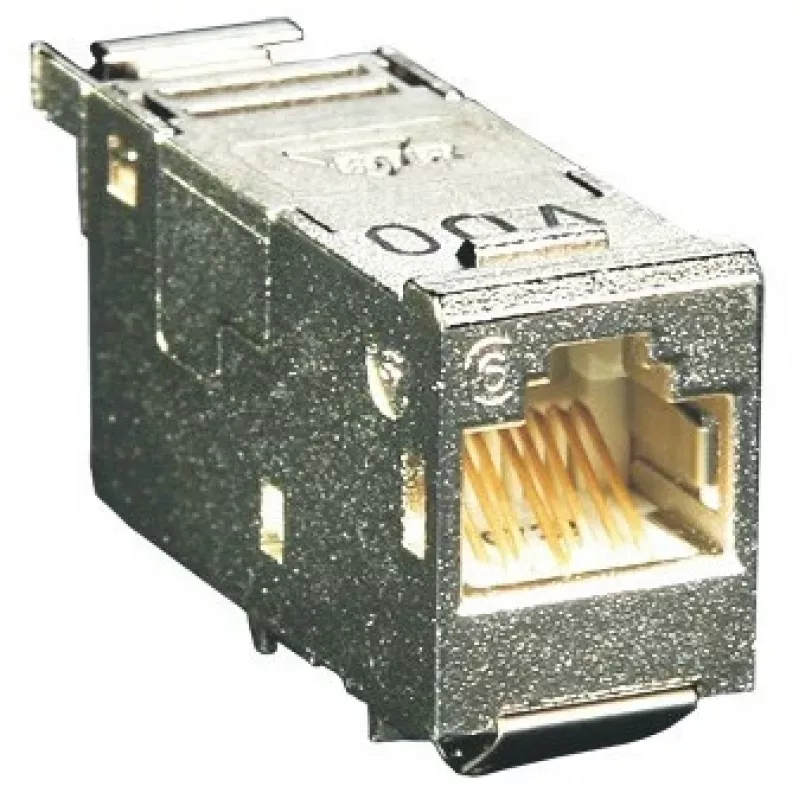

BTR E-DAT Cat.6A 8(8) RJ-45 Einsatzmodul, silber, 41,95×14,7×19,1 mm

Kompaktes BTR E-DAT Cat.6A 8(8) RJ-45 Einsatzmodul in einem silbernen Druckguss-Zinkgehäuse. Das Modul unterstützt Cat.6A Leistung bis 500 MHz und ist für 10 GBit Ethernet (IEEE 802.3an) sowie Power over Ethernet (PoE) qualifiziert. Es misst 41,95 × 14,7 × 19,1 mm und ist für die Installation in Patchpanels, Keystone-Platten oder Verteilern konzipiert, um hochgeschwindigkeitsfähige, geschirmte RJ-45 Konnektivität für strukturierte Verkabelungssysteme bereitzustellen.

Vorteile

Das Metallgehäuse bietet mechanische Robustheit und elektromagnetische Schirmung, während die GHMT PVP Qualitätseinstufung und die Klasse EA Konformität nach ISO/IEC 11801:2008 Ed.2.1 eine zuverlässige Cat.6A Signalübertragung bis 500 MHz gewährleisten. Der Anschluss ist montagefreundlich und akzeptiert massive AWG 24/1 bis 22/1 sowie flexible AWG 26/7 Leiter. Die Farbcodierung unterstützt TIA/EIA-568A und TIA/EIA-568B Verdrahtungsschemata, und das Modul ermöglicht ein schnelles Einführen der Paare in den E-DAT modul loader ohne Spezialwerkzeug. Die Zugentlastung erfolgt mittels Kabelbindern am Modul.

Geeignet für

• 10 GBit Ethernet Installationen
• Strukturierte Verkabelung mit Cat.6A Anforderungen
• PoE-fähige Netzwerkgeräte und Stromversorgung
• Patchpanels, Keystone-Platten und Verteiler

Technische Daten

• Marke: BTR
• Modell / MPN: 130910-I
• EAN: 4250184105473
• Anschluss: RJ-45 Einsatzmodul, 8(8) Leiter
• Leistungsklasse: Cat.6A, Klasse EA bis 500 MHz (ISO/IEC 11801:2008 Ed.2.1)
• Ethernet: Qualifiziert für 10 GBit Ethernet (IEEE 802.3an)
• PoE: Qualifiziert für Power over Ethernet
• GehäVerwendung: Verfeinerter Druckguss-Zink (silber)
• Abmessungen: 41,95 × 14,7 × 19,1 mm
• Anschluss: Akzeptiert massive AWG 24/1 - 22/1 und flexible AWG 26/7; unterstützt TIA/EIA-568A und -568B

Verwendung

Bereiten Sie das Kabel vor, indem Sie es auf die entsprechende Länge abisolieren und die Adernpaare trennen. Befolgen Sie das gewählte Verdrahtungsschema (TIA/EIA-568A oder -568B) und führen Sie die einzelnen Leiter in den E-DAT modul loader ein. Verwenden Sie die montagefreundliche Anschlussmethode am Modul; für die Montage ist kein Spezialwerkzeug erforderlich. Sichern Sie das Kabel mit Kabelbindern am Modul zur Zugentlastung und installieren Sie den Einsatz im vorgesehenen Patchpanel, der Keystone-Platte oder dem Verteiler.

Empfehlungen

Für zuverlässige Cat.6A und 10 GBit Leistung überprüfen Sie die korrekte Paarsequenz und halten Sie die empfohlenen Kabelbiegeradien während der Installation ein. Wenden Sie geeignete Schirmungs- und Erdungspraktiken an, wenn Sie geschirmte Komponenten in Ihr strukturiertes Verkabelungssystem integrieren.
