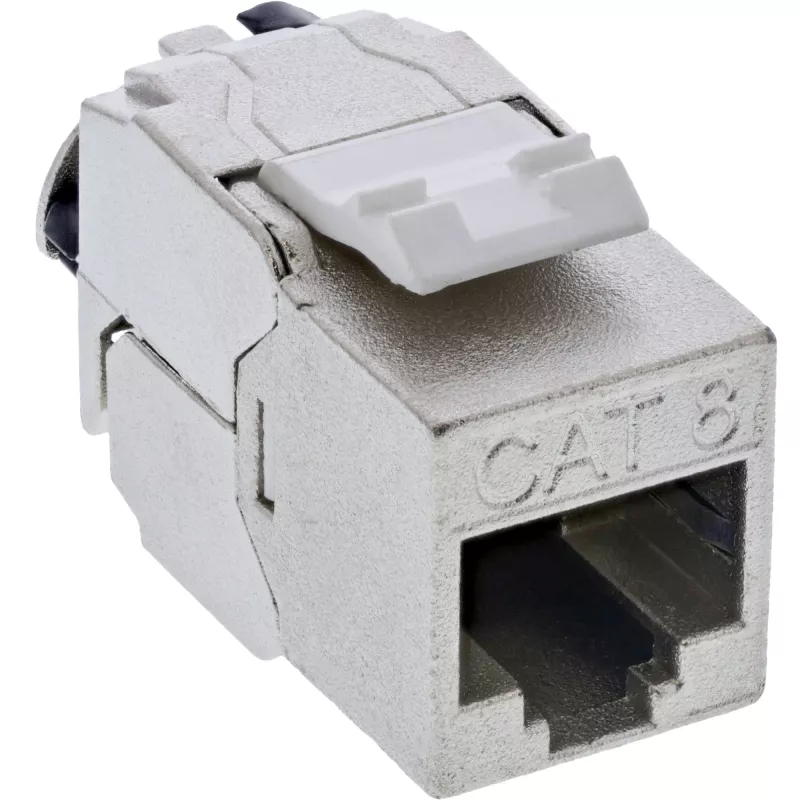

InLine Keystone RJ45-Buchse schlank, SNAP-In, Cat.8.1, integrierter Kabelbinder

Die InLine Keystone RJ45-Buchse schlank SNAP-In Cat.8.1 mit integriertem Kabelbinder ist ein kompaktes Keystone-Modul (Buchse-Buchse), das für Cat.8.1-Netzwerkumgebungen entwickelt wurde. Das schlanke Gehäuse misst 14,5 mm in der Breite, 31,8 mm in der Tiefe und 19,4 mm in der Höhe und ermöglicht die Installation in Standard-Keystone-Panels, Patchpanels oder Wanddosen mit begrenztem Platz. Die SNAP-In-Montage und der integrierte Kabelbinder sorgen für eine sichere mechanische Verbindung und Zugentlastung für geschirmte oder ungeschirmte Hochgeschwindigkeits-Ethernet-Verbindungen.

Vorteile

Diese Keystone-Buchse unterstützt Cat.8.1-Leistungsklassen und ist darauf ausgelegt, die Signalintegrität in kurzen 2-GHz-Verkabelungsstrecken aufrechtzuerhalten. Der SNAP-In-Formfaktor vereinfacht die Installation in kompatible Rahmen ohne zusätzliche Schrauben, während der integrierte Kabelbinder eine sofortige Kabelfixierung und verbesserte Zugentlastung bietet. Die geringe Grundfläche macht sie geeignet für dichte Installationen und Nachrüstungen, bei denen der Platz im Panel begrenzt ist.

Geeignet für

• Hochgeschwindigkeits-Rechenzentren und Serverschränke mit kurzen Cat.8.1-Verbindungen
• Keystone-Wanddosen und Patchpanels, die kompakte Module erfordern
• Feldinstallationen, die eine schnelle SNAP-In-Montage und integrierte Kabelsicherung benötigen
• Umgebungen, in denen zuverlässige Zugentlastung und minimale Modultiefe erforderlich sind

Technische Daten

• Kategorieleistung: Cat.8.1
• Steckerkonfiguration: Buchse-Buchse (Keystone auf RJ45)
• Montageart: SNAP-In Keystone-Modul

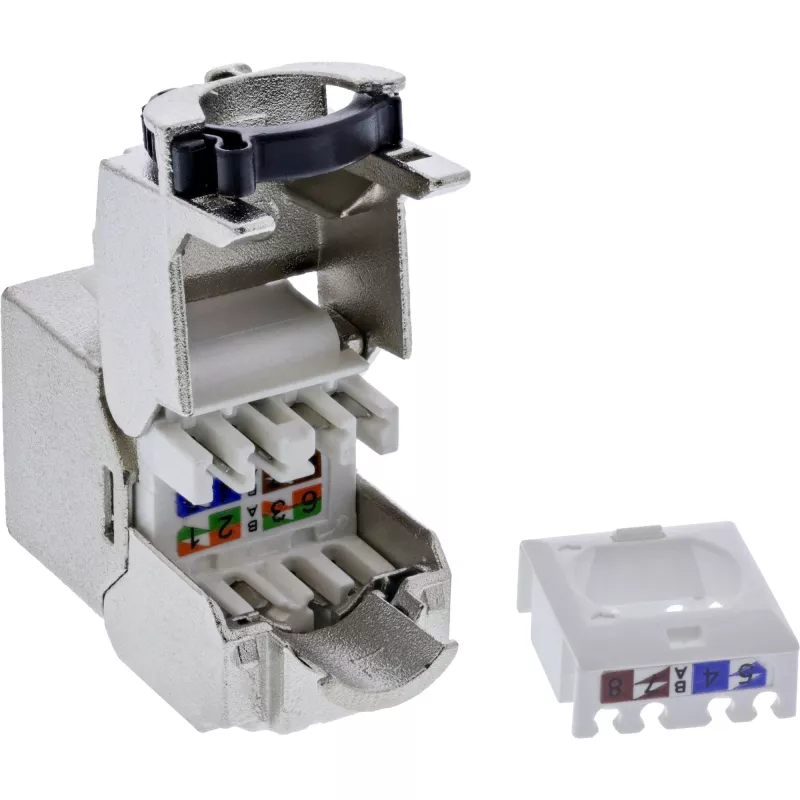

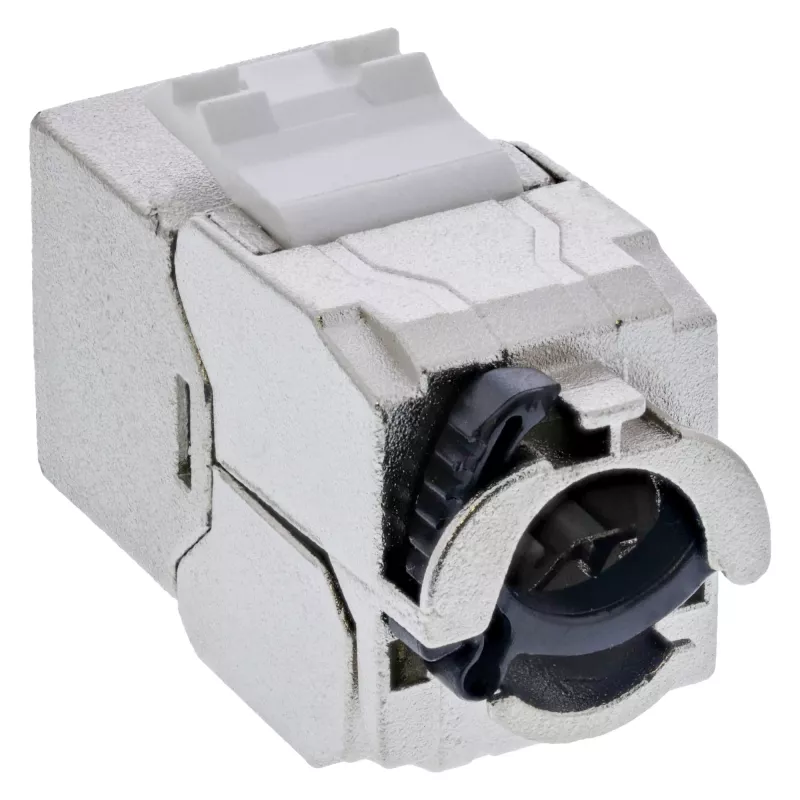

• Integrierte Funktion: eingebauter Kabelbinder zur Zugentlastung
• Abmessungen (B × T × H): 14,5 mm × 31,8 mm × 19,4 mm
• Formfaktor: schlank/Low-Profile Keystone

Anwendung

Setzen Sie die schlanke SNAP-In Keystone-Buchse in eine kompatible Keystone-Öffnung ein, bis sie einrastet. Führen Sie das Netzwerkkabel durch das Modul und schließen Sie das Kabel an den passenden RJ45-Stecker oder das Patchkabel gemäß Ihrem Verkabelungsplan an. Verwenden Sie den integrierten Kabelbinder, um das Kabel zu sichern und Zugentlastung zu bieten, indem Sie ihn um den Kabelmantel festziehen; achten Sie darauf, dass der Binder fest sitzt, aber nicht zu stark angezogen wird, um eine Beschädigung der Kabelschirmung oder der Leiter zu vermeiden. Überprüfen Sie nach der Installation die Durchgängigkeit und Leistung mit geeigneten Testgeräten.

Empfehlungen

Für eine optimale Cat.8.1-Leistung halten Sie die Kabellängen und Steckverbindungen innerhalb der Standardgrenzen für Hochfrequenzverbindungen, verwenden Sie bei Bedarf kompatible geschirmte Komponenten und führen Sie nach der Installation eine Zertifizierungsprüfung durch, um die Bandbreiten- und Rückflussdämpfungsparameter zu bestätigen.
