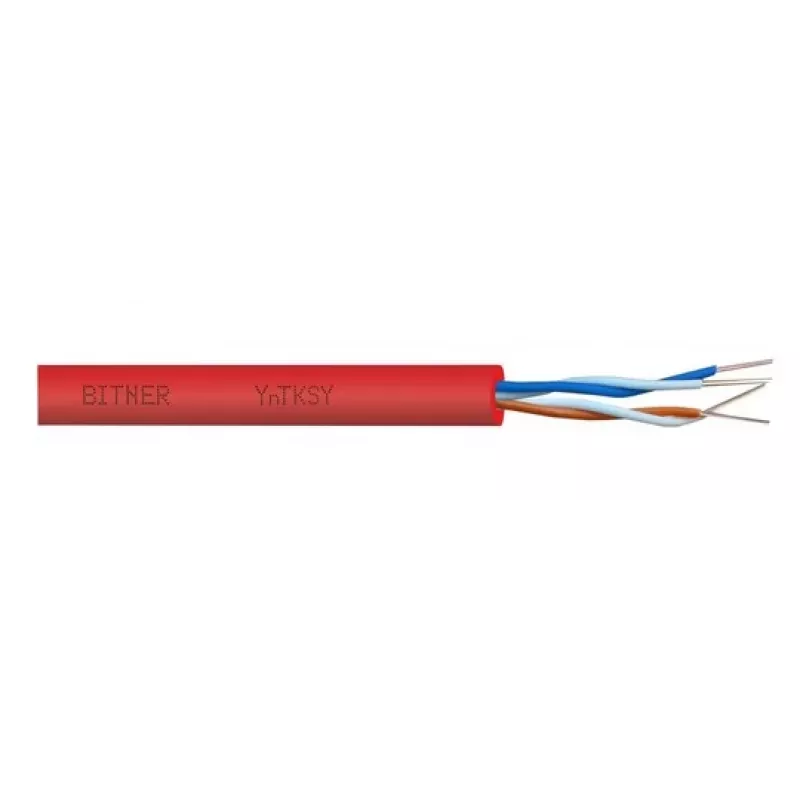

Brandmeldekabel BITNER YnTKSY 2x2x0.8 100 m — 2 Paare, Leiter 0,8 mm, 100-m-Rolle

Das Brandmeldekabel BITNER YnTKSY 2x2x0.8 auf einer 100-m-Rolle ist für die Innenverkabelung von Brandmelde- und Alarmanlagen vorgesehen. Das Kabel enthält zwei verdrillte Paare mit Massivleitern von 0,8 mm Durchmesser, die so angeordnet sind, dass sie eine zuverlässige Übertragung von Niederspannungs-Alarm- und Detektorsignalen zwischen Sensoren, Steuerzentralen und Meldegeräten gewährleisten. Der kompakte Aufbau mit mehreren Paaren vereinfacht die Verlegung in Kabelkanälen und Installationsrohren und reduziert die Anzahl der erforderlichen separaten Leitungen für kleine und mittlere Installationen.

Vorteile

Der Aufbau mit zwei verdrillten Paaren verringert elektromagnetische Störungen und Übersprechen zwischen den Stromkreisen und verbessert die Signaltreue für adressierbare und konventionelle Systeme. Die Massivleiter bieten stabile Anschlüsse in Schraub- und Klemmverbindern. Die Lieferung auf einer 100-m-Rolle macht das Kabel praktisch für abgemessene Leitungsabschnitte und reduziert Verbindungsstellen. Der Kabelmantel und die Aderisolierung eignen sich für übliche Innenraumbedingungen, wo ein dedizierter Brandmeldekreis erforderlich ist.

Geeignet für

• Verkabelung von Brandmelde- und Alarmanlagen in Gewerbe- und Wohngebäuden
• Verbindung von Rauch- und Wärmemeldern mit Steuerzentralen
• Niederspannungs-Meldegeräte und akustische Signalgeberkreise
• Kurze bis mittellange Kabelstrecken in Kabelkanälen, Installationsrohren und Kabelschächten

Wichtige Spezifikationen

• Paar-Anordnung: 2 verdrillte Paare (2x2)
• Leiterdurchmesser: 0,8 mm (Massivleiter)
• Kabellänge auf Rolle: 100 m
• Geeignete Umgebung: Inneninstallation
• Typische Anwendung: Signalübertragung für Brandmelde- und Detektionssysteme

Verwendungshinweise

Planen Sie den Kabelweg und vermeiden Sie Quellen starker elektromagnetischer Störungen und Bereiche mit hohen Temperaturen. Schneiden Sie die benötigte Länge von der 100-m-Rolle ab und entfernen Sie den Außenmantel und die Aderisolierung vorsichtig, um die Leiter freizulegen, ohne sie zu beschädigen. Schließen Sie die Adern gemäß dem Systemverdrahtungsplan und den Polaritätsanforderungen an die entsprechenden Anschlüsse von Meldern, Steuerzentralen oder Signalgebern an. Befestigen Sie das Kabel entlang der Route mit geeigneten Clips oder Kabelbindern und achten Sie darauf, dass die Biegeradien nicht überschritten werden und Verbindungsstellen minimiert werden, um die Signaltreue zu erhalten.

Empfehlungen

Verwenden Sie dieses Kabel ausschließlich für Niederspannungs-Brandmeldekreise und halten Sie die geltenden örtlichen Elektro- und Brandschutzvorschriften ein. Bei längeren Leitungsstrecken, komplexen Systemen oder Installationen mit mechanischer Belastung oder Feuchtigkeit konsultieren Sie die Systemdokumentation oder einen qualifizierten Installateur, um die Eignung zu bestätigen oder einen alternativen Kabeltyp zu wählen, der für diese Bedingungen ausgelegt ist.
