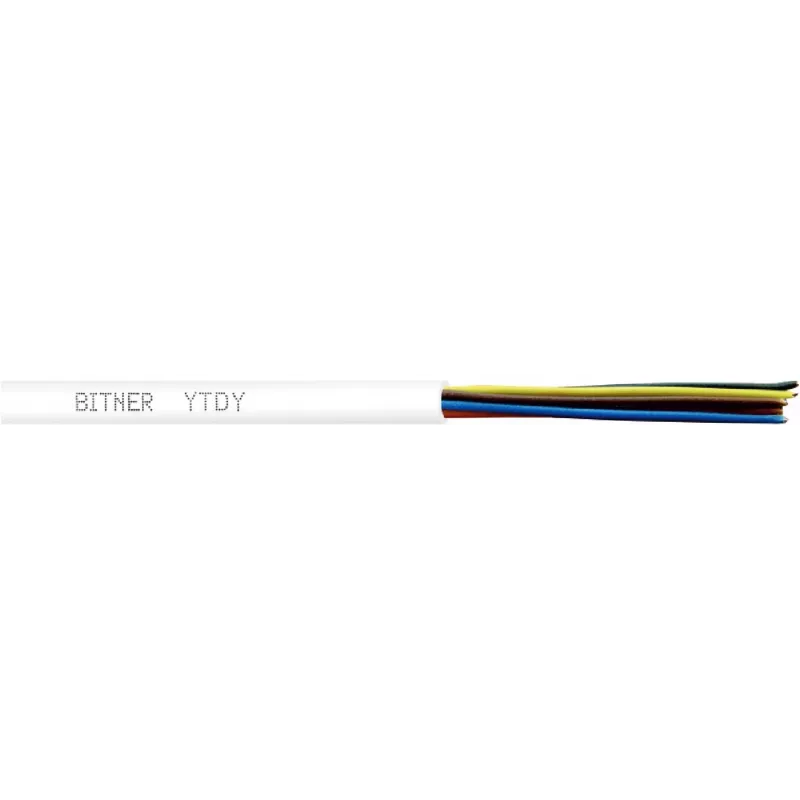

Alarm-/Sprechanlagenkabel BITNER YTDY 10×0,5 mm — 100 m

BITNER YTDY 10×0,5 mm — 100 m ist ein mehradriges Kabel, das für Alarm- und Sprechanlagen (Türsprechanlagen) entwickelt wurde. Die Rolle enthält zehn 0,5 mm² Leiter, die für die Schwachstrom-Signalübertragung in fest verlegten Inneninstallationen ausgelegt sind. Dieses Kabel ermöglicht mehrere getrennte Signalleitungen für Türsprechstellen, Sensoren, Steuermodule und Alarmzentralen, wenn mehrere parallele Stromkreise in einem Mantel benötigt werden.

Vorteile

Die Konstruktion bietet zehn einzeln isolierte Leiter mit einheitlichem 0,5 mm² Querschnitt und gewährleistet eine stabile Schwachstromleistung und ein vorhersagbares Signalverhalten. Das einmantelige Format vereinfacht die Leitungsführung und Installation in Kabelkanälen, Kabelwannen und hinter Verkleidungen. Es minimiert das Übersprechen zwischen Stromkreisen in typischen Alarm- und Sprechanlagenkonfigurationen und eignet sich für Leitungen in Gebäuden mit begrenzter Umwelteinwirkung.

Geeignet für

Technische Daten

Verwendung

Planen Sie die Leiterzuordnung gemäß dem Systemschaltplan und halten Sie Strom-, Audio- und Datenpaare gemäß den Anforderungen des Geräteherstellers getrennt. Entfernen Sie den Außenmantel und die einzelne Leiterisolierung vorsichtig, um ein Einschneiden des Kupfers zu vermeiden. Schließen Sie jeden Leiter an die entsprechende Anschlussklemme oder den Stecker an und beachten Sie dabei gegebenenfalls die Polarität. Führen Sie das Kabel durch Kabelkanäle oder Kabelrinnen, befestigen Sie es in regelmäßigen Abständen und vermeiden Sie enge Biegungen, die den Mantel oder die Leiter verformen können. Bei längeren Leitungen überprüfen Sie die Signalintegrität und Durchgängigkeit, bevor Sie die Verbindungen zu den Peripheriegeräten herstellen.

Empfehlungen

Verwenden Sie dieses Kabel nur für trockene Innenräume und feste Installationen. Vermeiden Sie direkte Sonneneinstrahlung, übermäßige Feuchtigkeit oder mechanische Beschädigung. Halten Sie Schwachstromleitungen von Netzstromkabeln getrennt, um Störungen zu reduzieren; wo eine Kreuzung unvermeidbar ist, kreuzen Sie rechtwinklig. Befolgen Sie die örtlichen Elektrovorschriften und die Installationsanweisungen der Gerätehersteller bei der Integration mit Alarm- oder Sprechanlagen.
